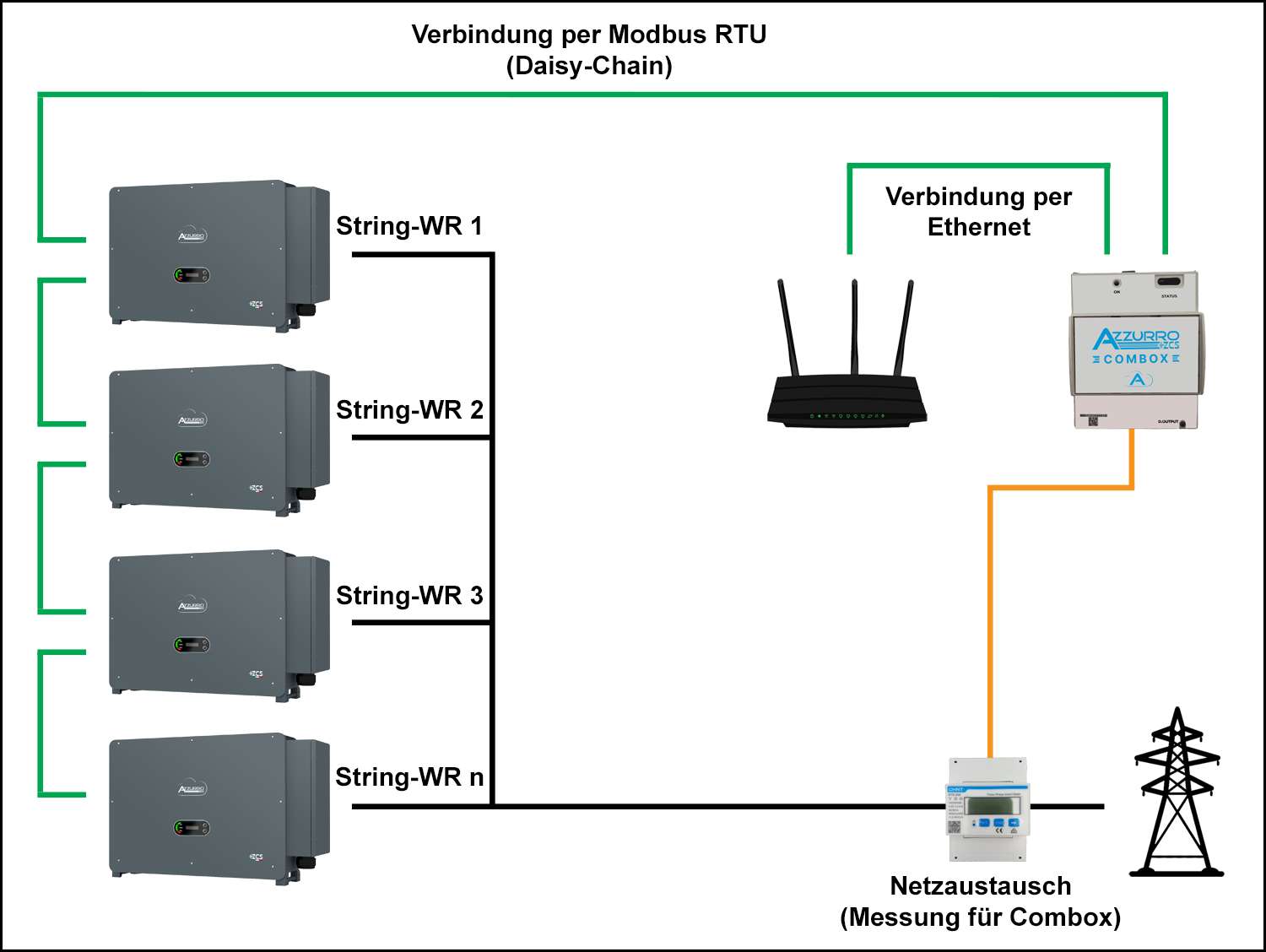

Die Azzurro Stringwechselrichter werden untereinander mit einer durchgängigen RS485-Verbindungsleitung verkettet und an der Combox angeschlossen. Das Gerät sammelt die Erzeugungsdaten der einzelnen Stringwechselrichter sowie die gemessenen Leistungswerte des Energy-Meters am Netzeinspeisepunkt. Somit ermöglicht die Combox eine Errechnung des Eigenverbrauchs der Anlage sowie die Regulierung der Ausgangsleistung der einzelnen Stringwechselrichter, wenn ein Einspeiselimit gefordert wird. Um alle Geräte gleichmäßig zu belasten, erfolgt die Regulierung der Ausgangsleistung mit Bezug auf der Anzahl der verbundenen Geräte und deren angegebenen Nennleistungen.

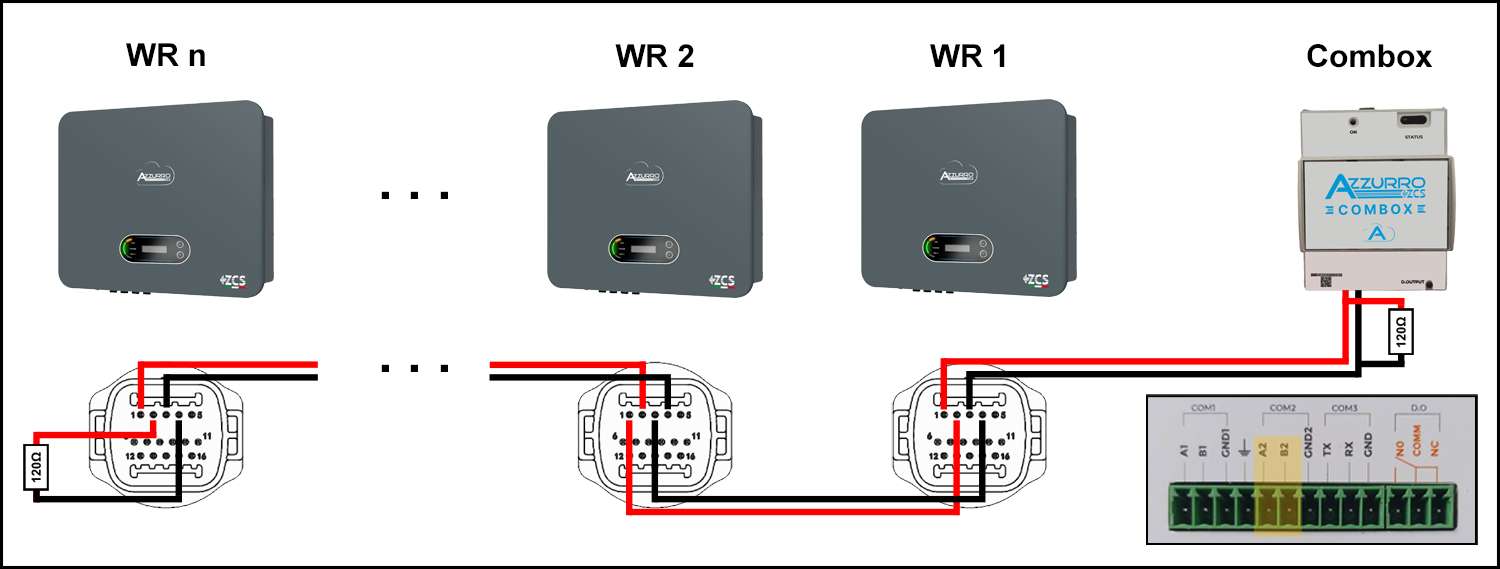

Stecken Sie die RS485-Verbindungsleitung mit der geeigneten Blockklemme an den COM2-Port der Combox an. Das andere Ende der Leitung wird auf Pin 1 (RS485+) und Pin 3 (RS485-) am COM-Stecker des ersten Wechselrichters geklemmt. Führen Sie die Verkettung fort indem Sie die nächste Leitung an Pin 2 (RS485+) und Pin 4 (RS485-) klemmen. Wir empfehlen am letzten Stringwechselrichter einen 120Ω-Widerstand zwischen Pin 2 und Pin 4 zu klemmen um potentiell auftretende Störsignale in der Verbindungsleitung zu filtern. Ebenfalls sollte ein weiterer 120Ω-Widerstand parallel zur den Adern an die Blockklemme bei der Combox eingesetzt werden.
Klemmen Sie die RS485-Verbindungsleitung zum Energy-Meter am COM1-Port der Combox an. Die Adern werden beim Energy-Meter auf Pin 24 (RS485+) und Pin 25 (RS485-) geklemmt. Auch diese Verbindung sollte an beiden Enden sicherheitshalber mit 120Ω-Widerständen terminiert werden. Weitere Infos zur Installation der Energy-Meter finden Sie in den jeweiligen Produktkategorieren der Knowledge-Base unter Einspeisebegrenzung (String).

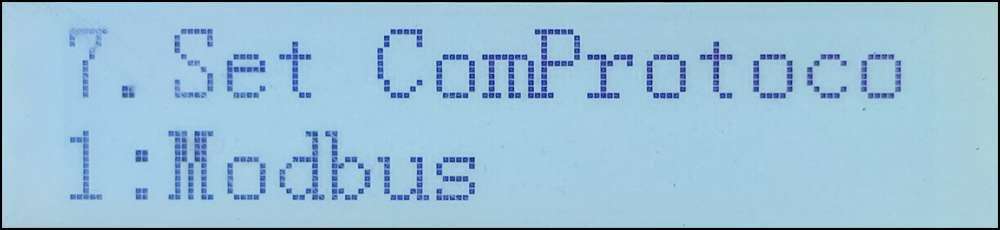

Wenn alle Geräte mit der Combox verbunden sind, müssen Sie an den Wechselrichtern unter Menü > Einstellungen > Kommunikationsprotokoll jedem Gerät eine eigene Modbusadresse zuweisen und das Protokoll auf Modbus stellen.
Zur Vervollständigung der Anlage muss die Combox parametriert werden. Hier finden Sie die Anleitung für den nächsten Schritt - Wechselrichter hinzufügen (Modbus RTU)
