AZZURRO Knowledge Base - Q(U) - Spannungsgeführte Blindleistungskompensation

Urheber: Mergim Morina
Letzte Aktualisierung: 21.10.2024

Die Q(U)-Blindleistungsregelung wird heutzutage von vielen Netzbetreibern gefordert, da die Blindleistungskompensation durch Messen der Netzspannung am effektivsten geregelt werden kann. Anders als bei einem festgesetzten Leistungsfaktor muss der Wechselrichter nur eine bestimmte Menge an Blindleistung liefern oder beziehen. Mithilfe der Azzurro Operators App können Sie die Netzparameter an Ihrem Wechselrichter ändern und einen Exportbericht für Ihren Netzbetreiber erstellen. Die Registrierung ist kostenlos und es fallen keine Gebühren für die Nutzung der App an. Sie können das Login außerdem auch für unsere Azzurro Systems App und der Systems Web-Webversion verwenden.

Vor dem Ändern der Parameter sind die Firmware und Länderkennung des Wechselrichters zu aktualisieren! Bei der Aktualisierung der Länderkennung werden die vorherigen Parameter überschrieben! Die Anleitungen finden Sie hier:
Firmware- & Länderkennungs-Updates über Azzurro Operators App (ab Werksfirmware V10)

Firmware- & Länderkennungs-Updates über USB-Stick (Werksfirmware V09 und älter)

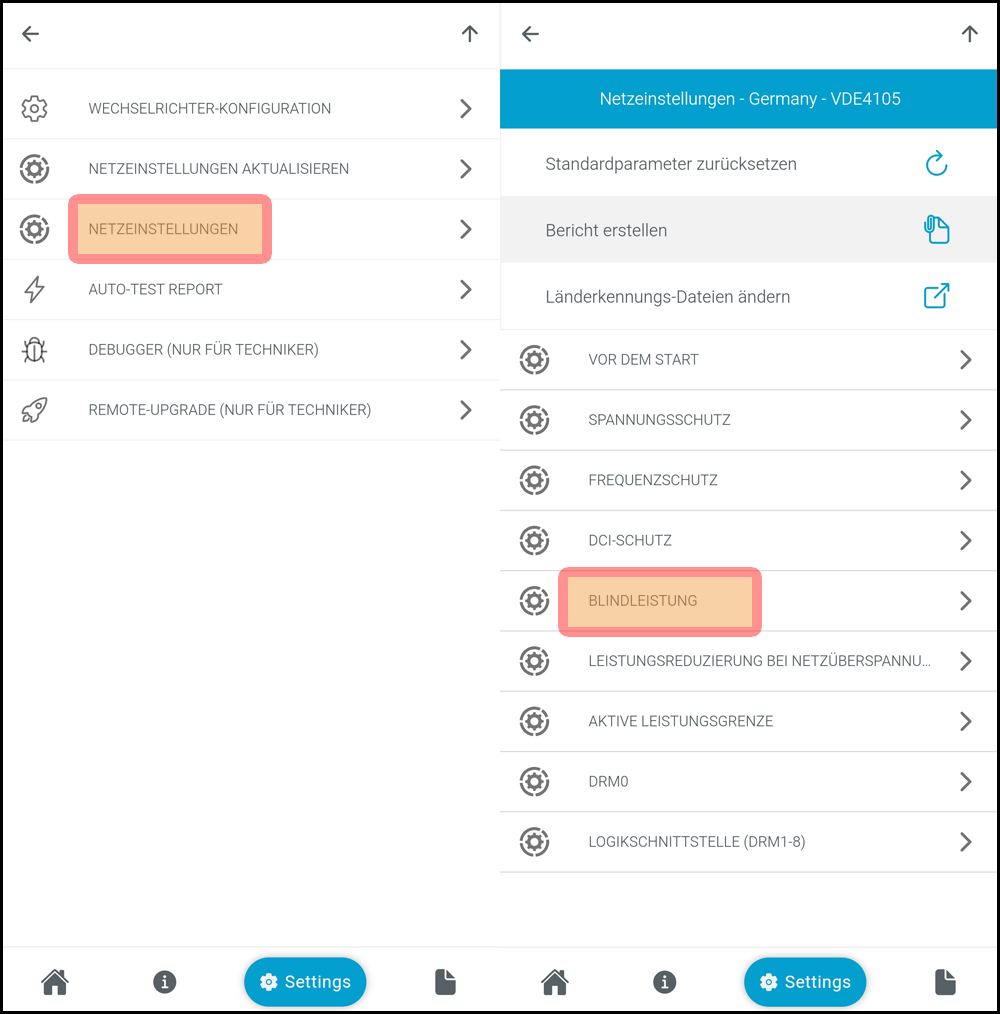

Verbinden Sie sich mit der Azzurro Operators App zum Wechselrichter und navigieren Sie zu Einstellungen > Netzeinstellungen. Warten Sie bis die verfügbaren Netzparameter erschienen sind und tippen Sie auf Blindleistung.

Folgende Parameter werden für die Q(U)-Blindleistungsregelung verwendet:

Blindleistungsmodus - Wählen Sie ModusQ(vac) aus
Startwert Hohe Spannung 4 - Anfang der Regelrampe (Blindleistungsaufnahme)
Endwert Hohe Spannung 4 - Ende der Regelrampe (Blindleistungsaufnahme)
Startwert niedrige Spannung 4 - Anfang der Regelrampe (Blindleistungsabgabe)
Endwert Niedrige Spannung 4 - Ende der Regelrampe (Blindleistungsabgabe)
Festgesetzte Leistung 4 - Regelungsstart ab der gesetzten Wirkleistungsausgabe
Freigegebene Leistung 4 - Regelungsstop ab der gesetzten Wirkleistungsausgabe
Maximale voreilende Blindleistung 4 - Q/P-Prozentsatz (Blindleistungsaufnahme)
Blindleistungsreaktionswartezeit 4 - Reaktionszeit der Regelung
Blindleistungsversatz 4 - Verschiebt die gesamte Kennlinie um den gestellten Wert (pos. Wert = Aufnahme, neg. Wert = Abgabe)
Blindleistungsstart 4 - Nicht in Nutzung
Maximale nacheilende Blindleistung 4 - Q/P-Prozentsatz (Blindleistungsabgabe)

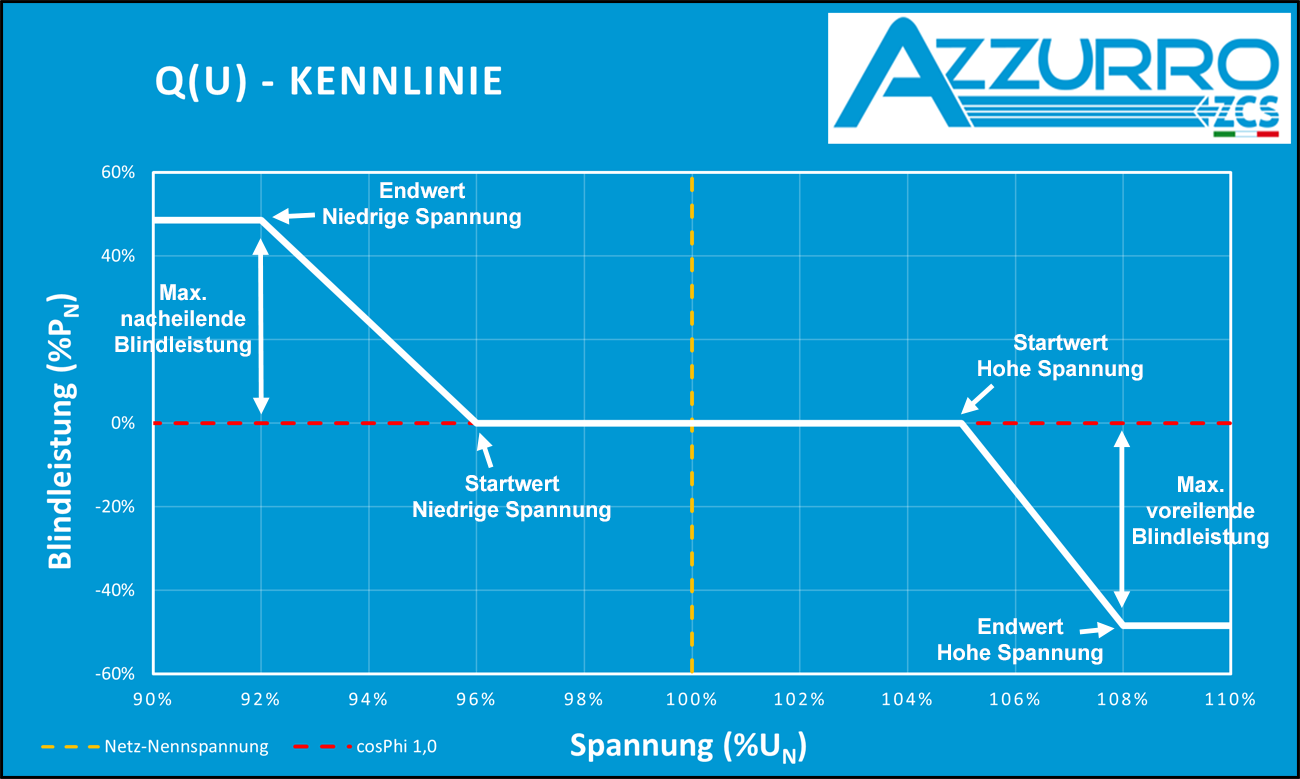

Unten im Anhang finden Sie einen Blindleistungsrechner als Excel-Datei. Sollte der Netzbetreiber den Wert als cosPhi oder Q/S angeben, kann dieser für Q/P umgerechnet werden. Das folgende Diagramm zeigt eine Q(U)-Kennlinie mit den gängigsten Parametern zur Veranschaulichung.
