Die Azzurro Combox ist ein Kommunikationsgerät zur Regelung einer Anlage mit Azzurro-Wechselrichtern.
Alle V3-Wechselrichter sowie die Modellreihe 50-60KTL-V1 sind mit dem Gerät kompatibel.
Die Combox wird zur Einspeisebegrenzung und Eigenvebrauchsmessung einer Anlage genutzt.
Die Combox wird zur Einspeisebegrenzung und Eigenvebrauchsmessung einer Anlage genutzt.

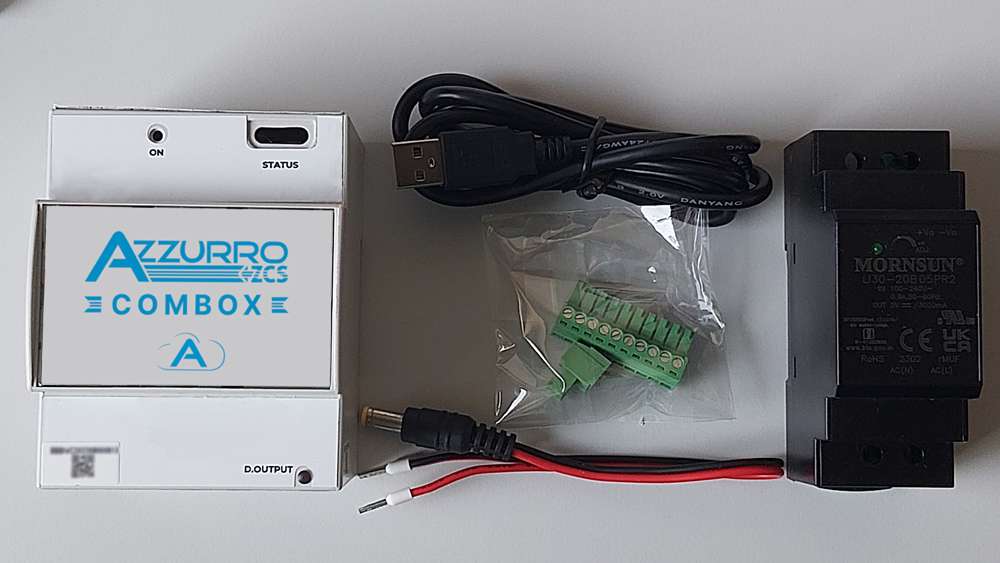

Im Lieferumfang erhalten sind:
1x Combox
1x USB-Kabel
1x 5V-Netzteil
1x Anschlusskabel Netzteil
2x Klemmenblock
1x Anschlusskabel Netzteil
2x Klemmenblock

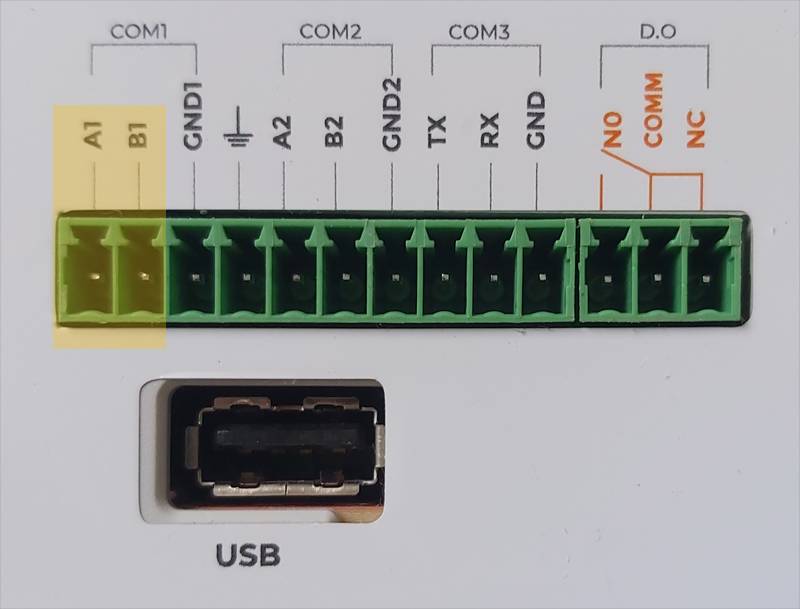

Zusätzlich zur Combox wird ein Energy-Meter benötigt, welcher am Netzeinspeisepunkt installiert wird. Bei Anlagen mit mindestens einen Hybridwechselrichter kann der bereits vorhandene Energy-Meter nicht eingesetzt werden, da es ansonsten zu einem Bus-Konflikt kommt. Der Energy-Meter kommuniziert via RS485-Kommunikationsleitung mit der Combox und wird an COM1 angeschlossen. Die Installation und Parametrierung gleicht der bei Messung des Netzeinspeisepunktes für einen Hybridwechselrichter.
Wichtig: Benutzen Sie zur Messung Messwandler mit einer Sekundärstrom von 5A für genaue Messwerte.
Anleitungen zur Installation und Parametrierung der Energy-Meter finden Sie hier:
Energy-Meter (DTSU666) - Direktmessung (3PH Hybrid) (
Ia/b/c < 80A)
Die Combox wird durch den Ethernetport mit dem Netzwerk verbunden. Das Gerät bezieht die IP im Werkszustand automatisch via DHCP. Wir empfehlen, der Combox eine statische IP zu vergeben um so einen Remote-Zugriff für den technischen Support von ZCS Azzurro zu ermöglichen. Weitere Infos dazu finden Sie hier: Vergabe einer statischen IP-Adresse
Alternativ können Sie das IPv4-Protokoll der Combox mittels USB-Verbindung zu Ihrem Rechner konfigurieren.
Zwei Konfigurationen für die Kommunikation zwischen der Combox und den Wechselrichtern sind möglich:

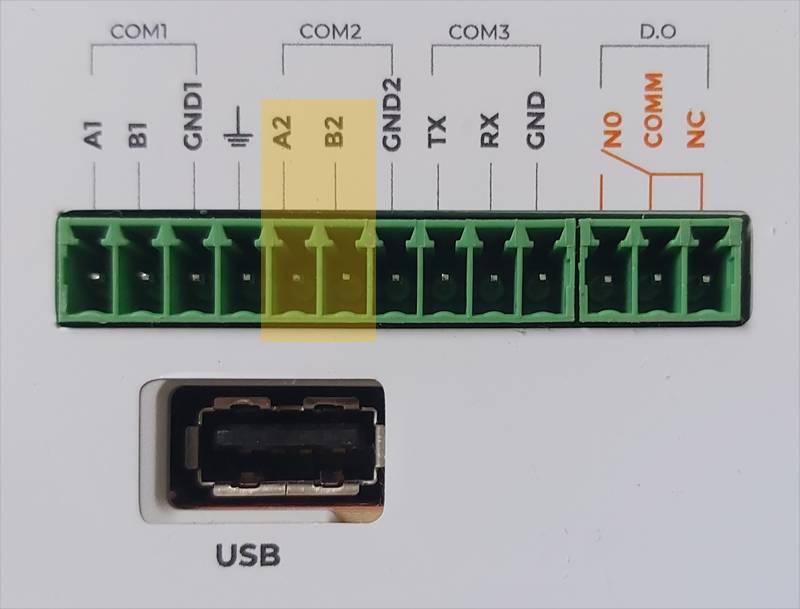

Modbus RTU: Die Wechselrichter sind in Serie an dem COM2-Port der Combox angeschlossen. Diese Konfiguration wird herangezogen, wenn die Modbus-Schnittstellen der zu regelnden Wechselrichter nicht für andere Zwecke wie z.B. Monitoring benutzt werden.
Modbus RTU: Die Wechselrichter sind in Serie an dem COM2-Port der Combox angeschlossen. Diese Konfiguration wird herangezogen, wenn die Modbus-Schnittstellen der zu regelnden Wechselrichter nicht für andere Zwecke wie z.B. Monitoring benutzt werden.
Weitere Infos finden Sie hier: Wechselrichter hinzufügen (ModbusRTU)
Modbus TCP: Die Combox sendet die Commands mittels TCP-Protokoll an die Wechselrichter. Für diese Konfiguration werden Ethernetadapter (ZSM-ETH-USB) benötigt, welchen eine statische IP im Netzwerk zugeordnet werden muss. Bei einem Ausfall des Netzwerkes wird sichergestellt, dass die Kommunikation zu den Wechselrichtern wieder aufgebaut werden kann. Wird die Modbus-Schnittstelle der Wechselrichter für andere Zwecke wie z.B. Monitoring benutzt, muss diese Konfiguration benutzt werden. Der Einsatz von WiFi-Loggern (ZSM-WIFI-USB) ist nicht möglich!
Weitere Infos finden Sie hier: Wechselrichter hinzufügen (ModbusTCP)
Die Combox verfügt über einen potentialfreien Kontakt mit jeweils einen Öffner- und Schließerkontakt. Der Kontakt wird geschalten, wenn das Gerät die Verbindung zu den verbundenen Geräten verliert oder die Regelung der Wechselrichter aus Gründen nicht funktionieren sollte. So kann z.B. die Ferntrennung der Wechselrichter durch die DRM0-Funktion realisiert werden.
Nach der Installation der Combox sowie den Verbindungen kann das Gerät parametriert und anschließend in die Azzurro Systems App für das Monitoring des Eigenverbrauches eingefügt werden.
Weitere Infos zu den Einstellungen finden Sie hier: Combox - Einstellungen
Weitere Infos zur App finden hier hier: App-Integration der Combox
