3.) Geräte

Unter Geräte erhalten Sie eine Übersicht über alle mit der Anlage verbundenen Geräte. Die Ansicht ist in „Zertifiziert“ und „Azzurro Hub“ unterteilt.

Geräteliste

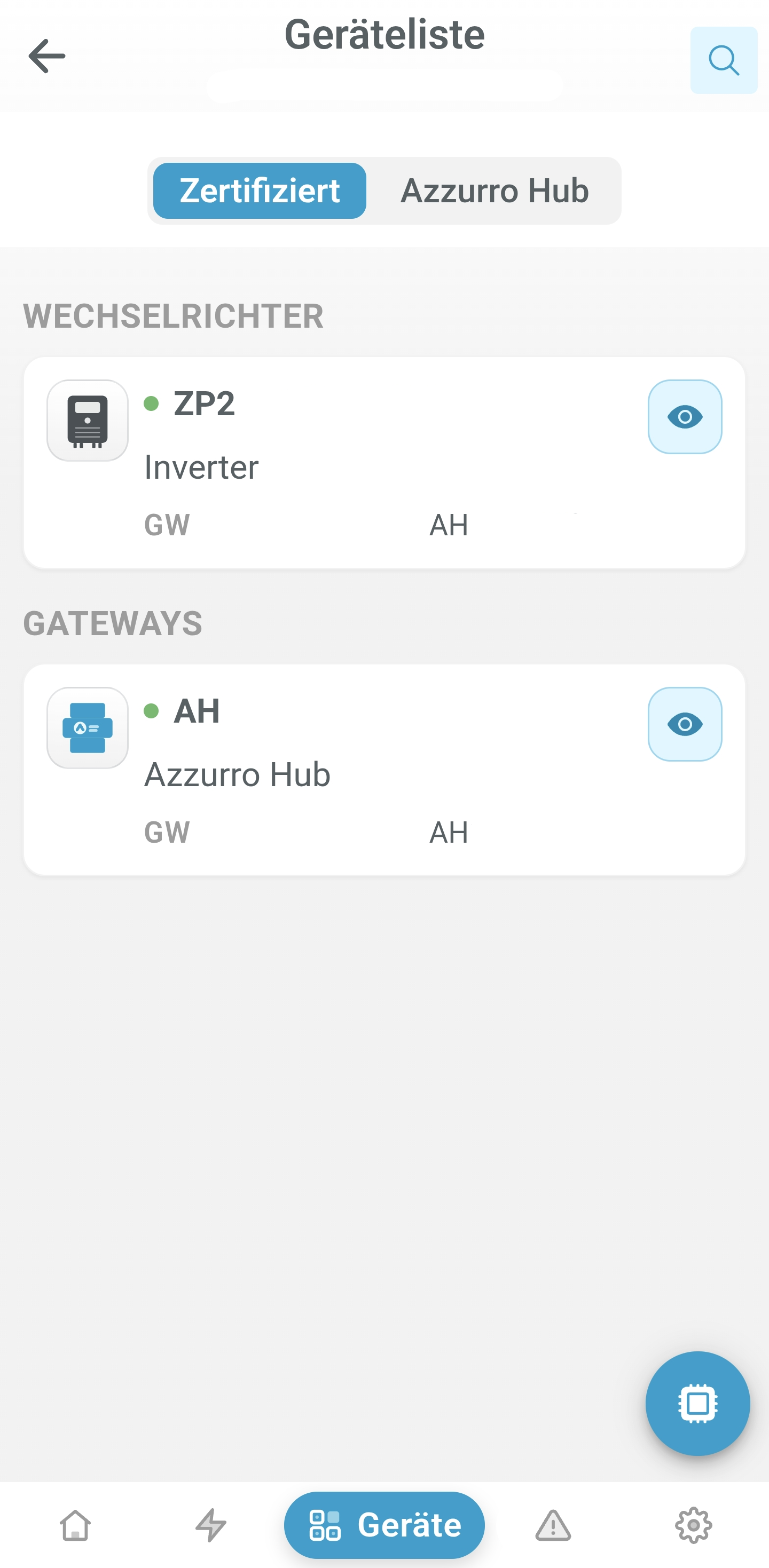

Unter „Zertifiziert“ werden die Geräte angezeigt, die fest mit der jeweiligen Anlage verbunden und dieser Anlage zugeordnet sind. Ein zertifiziertes Gerät kann nicht gleichzeitig einer anderen Anlage zugeordnet werden und ist somit eindeutig an diese Anlage gebunden.

Der grüne Punkt zeigt an, dass das Gerät aktuell verbunden ist.

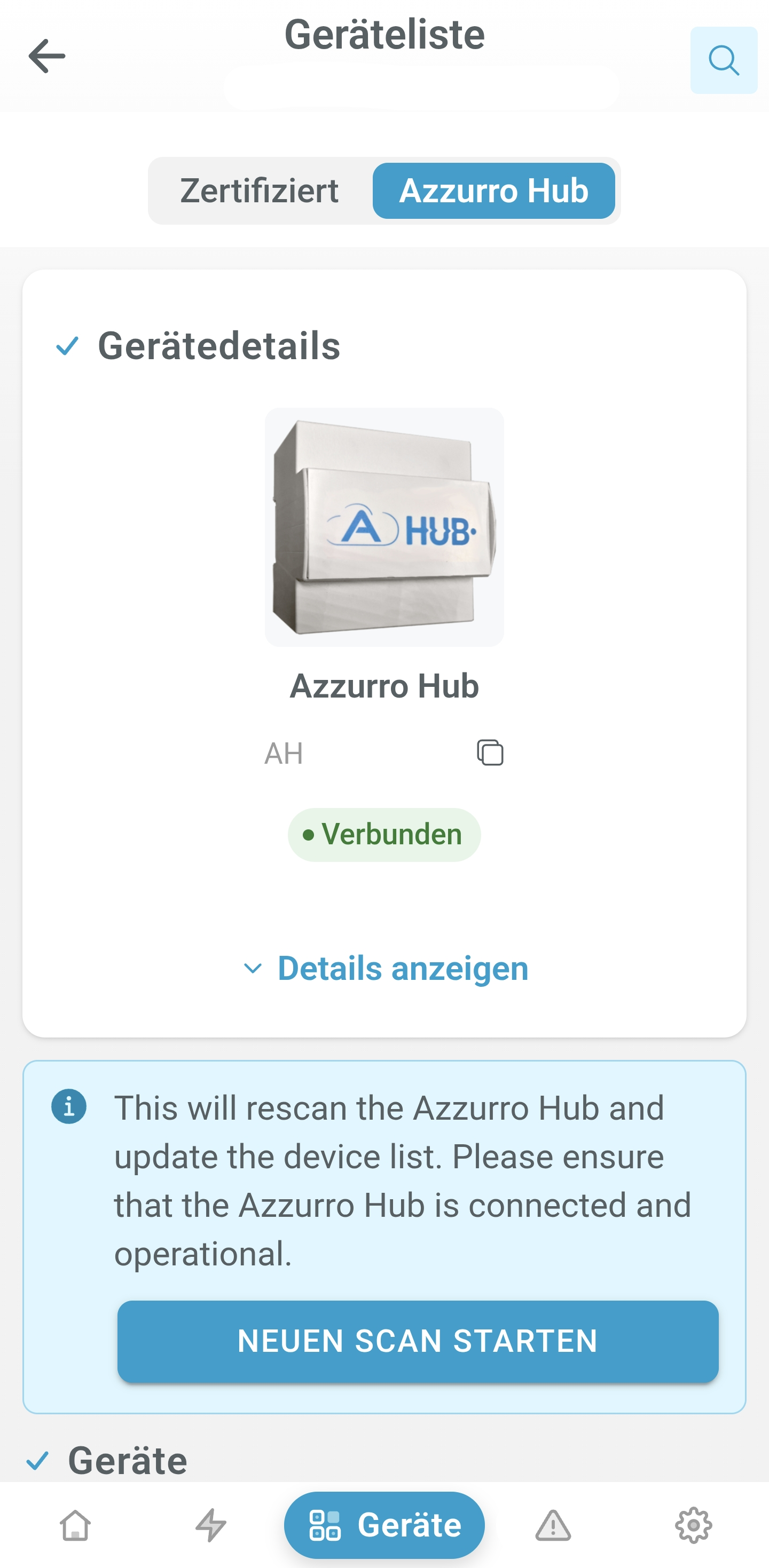

Unter „Azzurro Hub“ wird der mit der Anlage verbundene Azzurro Hub angezeigt. Über „Details anzeigen“ können weitere Informationen zum Hub aufgerufen werden.

Mit „Neuen Scan starten“ kann die Geräteliste erneut ausgelesen und aktualisiert werden.

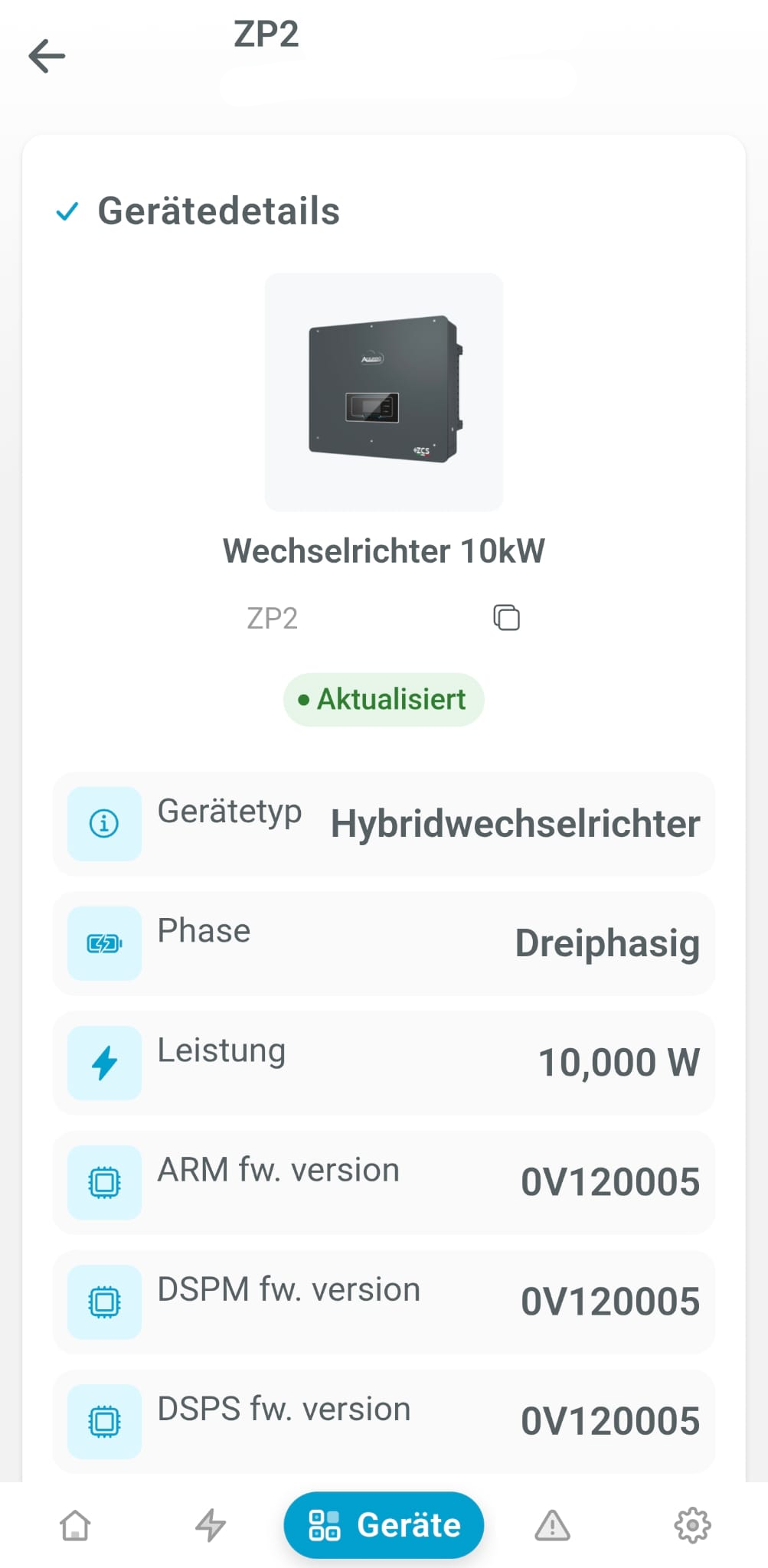

Über das Augensymbol können die Details des jeweiligen Geräts geöffnet werden. Dort werden unter anderem der Gerätetyp, die Seriennummer und weitere Gerätedaten angezeigt.

Tagesleistungen und Diagramme

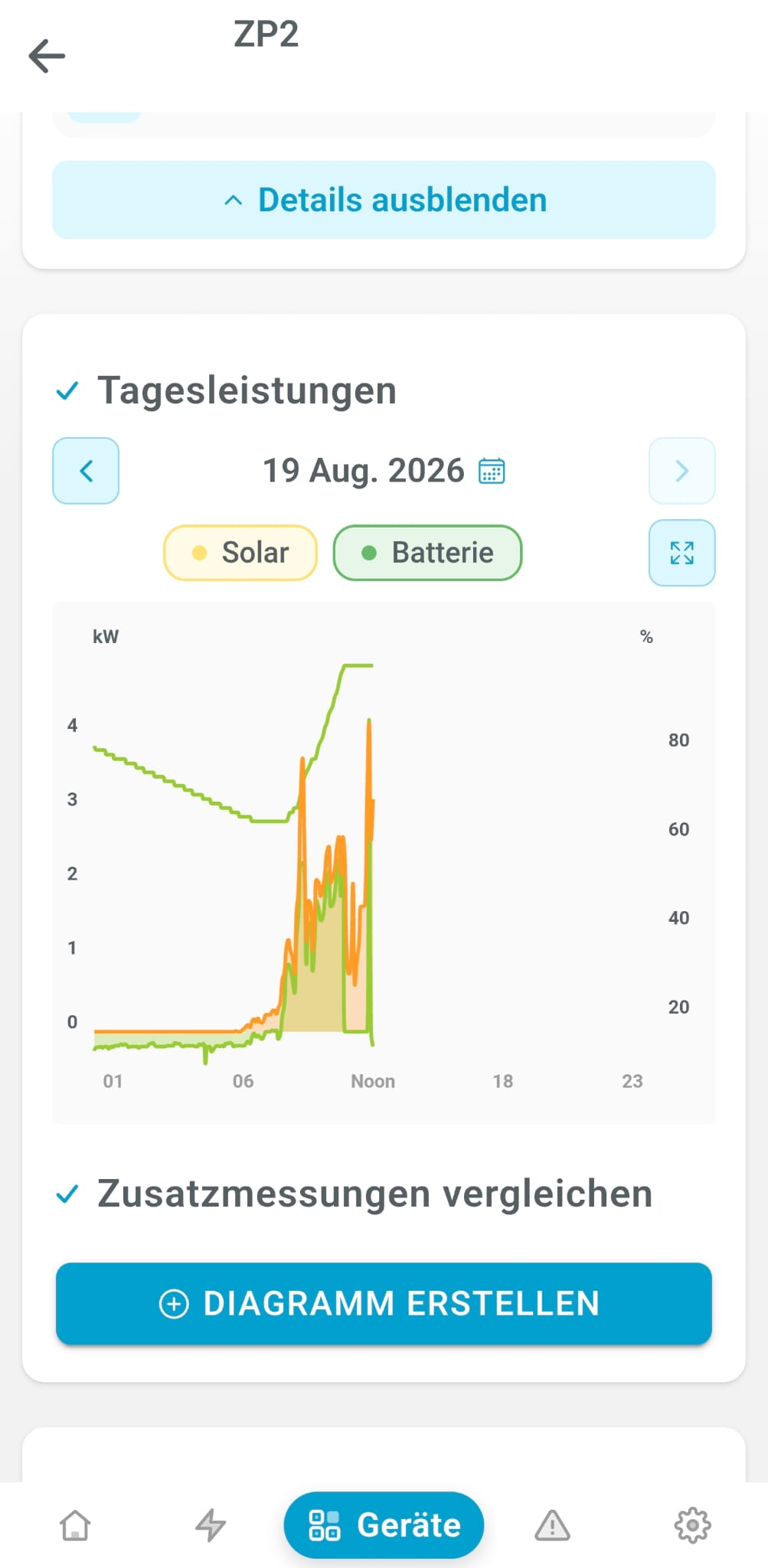

Bei Auswahl eines Wechselrichters können unter „Tagesleistungen“ die verschiedenen Messwerte für den ausgewählten Tag dargestellt werden. Das Diagramm zeigt den Verlauf der jeweiligen Werte über den Tageszeitraum.

Über „Diagramm erstellen“ können eigene Diagramme erstellt werden. Hier können einzelne Messwerte ausgewählt und miteinander verglichen werden.

Je nach Gerät stehen beispielsweise folgende Werte zur Verfügung:

• MPPT Tracker 1 / 2: Werte der einzelnen PV-Eingänge
• PV-Leistung: aktuell erzeugte Solarleistung
• Batterieleistung: Lade- bzw. Entladeleistung der Batterie
• Netzleistung: Netzbezug bzw. Einspeisung
• weitere verfügbare Messwerte des jeweiligen Geräts

Die ausgewählten Messwerte können gemeinsam in einem Diagramm dargestellt werden. Zusätzlich werden die einzelnen Werte für den ausgewählten Zeitraum angezeigt. Dadurch können die verschiedenen Leistungswerte und deren Verlauf genauer analysiert und miteinander verglichen werden.

Über die Datumsauswahl kann ein anderer Tag ausgewählt werden. Die dargestellten Messwerte und Diagramme werden entsprechend aktualisiert.
