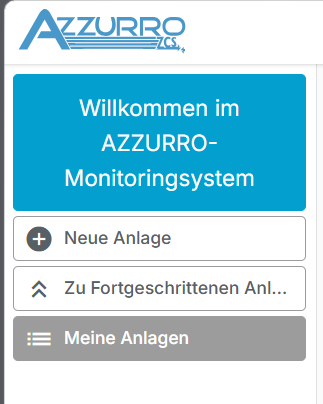

1.) Erstellung der HUB Anlage

-------------------------------------------------------------------------------------------------------------------------------------------

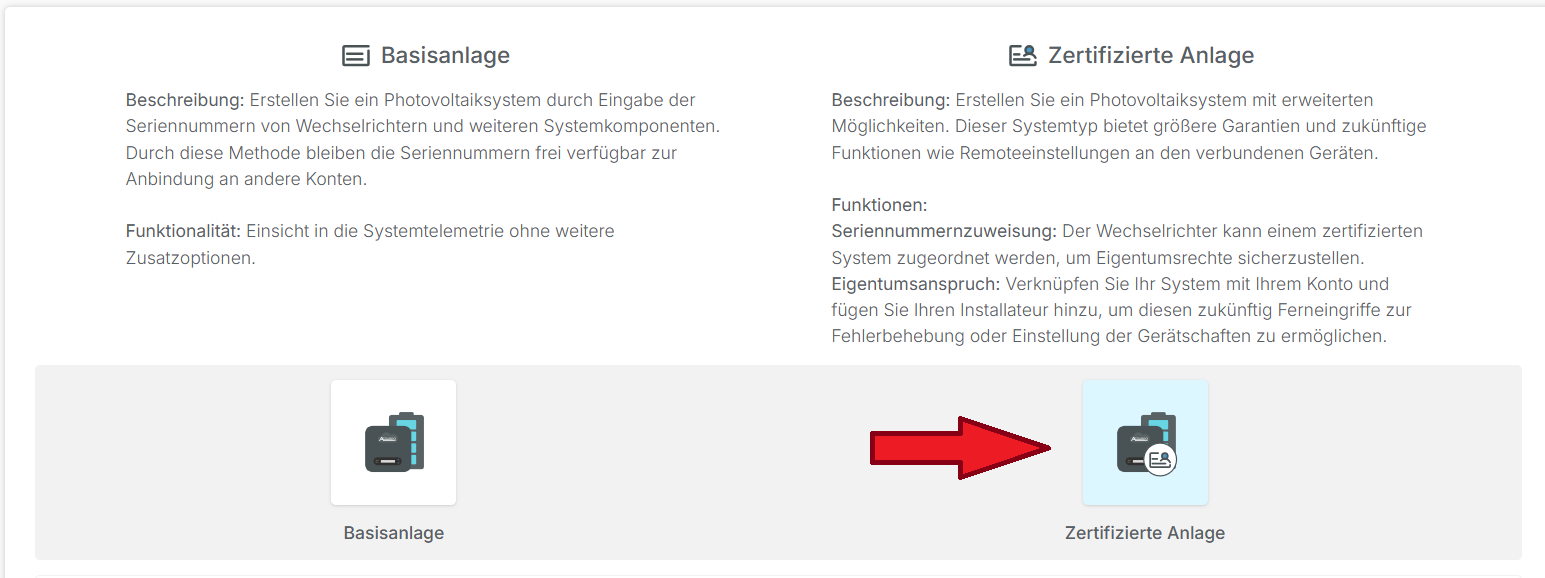

-Anlagenauswahl-

-------------------------------------------------------------------------------------------------------------------------------------------

Im ersten Schritt der Datenerfassung muss der verwendete Logger ausgewählt werden.

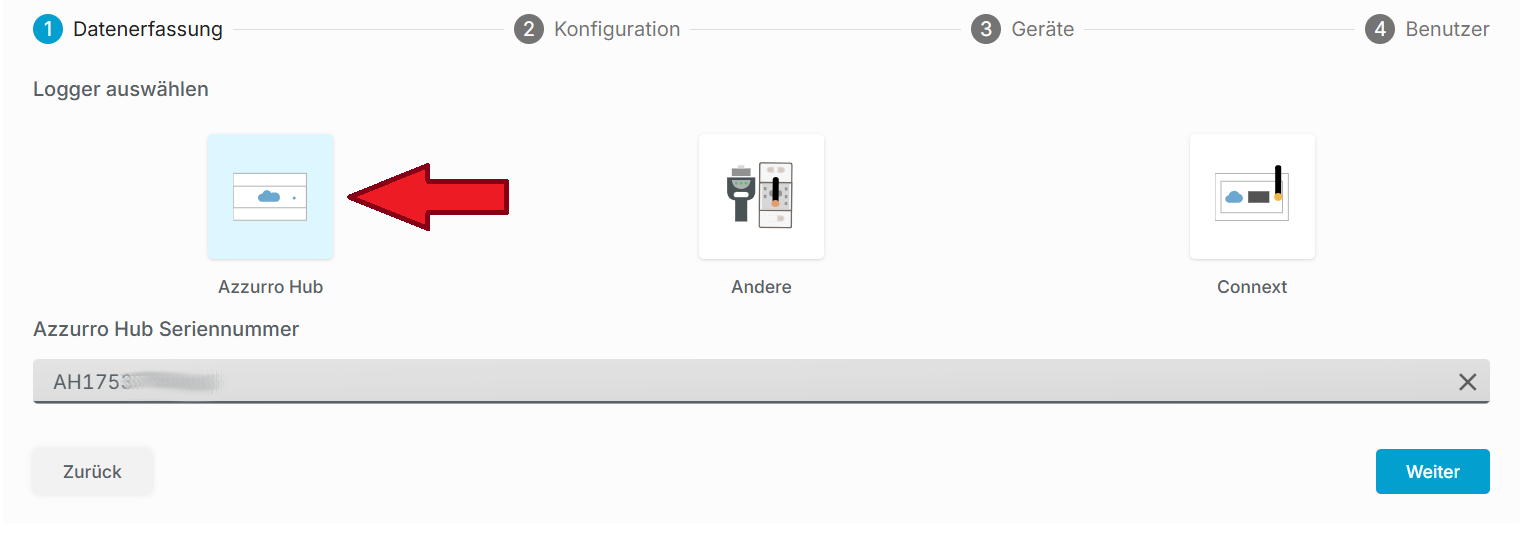

1. Wähle die Option „Azzurro Hub“ aus.
2. Gib anschließend die Seriennummer des Azzurro HUBs in das dafür vorgesehene Eingabefeld ein.
   • Die Seriennummer befindet sich auf dem Typenschild des Geräts.
   • Achte darauf, die Seriennummer vollständig und ohne Tippfehler einzugeben.
3. Überprüfe die eingegebene Seriennummer.
4. Klicke auf „Weiter“, um mit der Konfiguration fortzufahren.

Hinweis: Verwende ausschließlich die Seriennummer des Azzurro HUBs und nicht die Seriennummer eines Wechselrichters oder eines anderen Geräts.

Diese Auswahl stellt sicher, dass der Azzurro HUB als Datenlogger für die Anlage verwendet wird.

-------------------------------------------------------------------------------------------------------------------------------------------

-Konfiguration der Anlage-

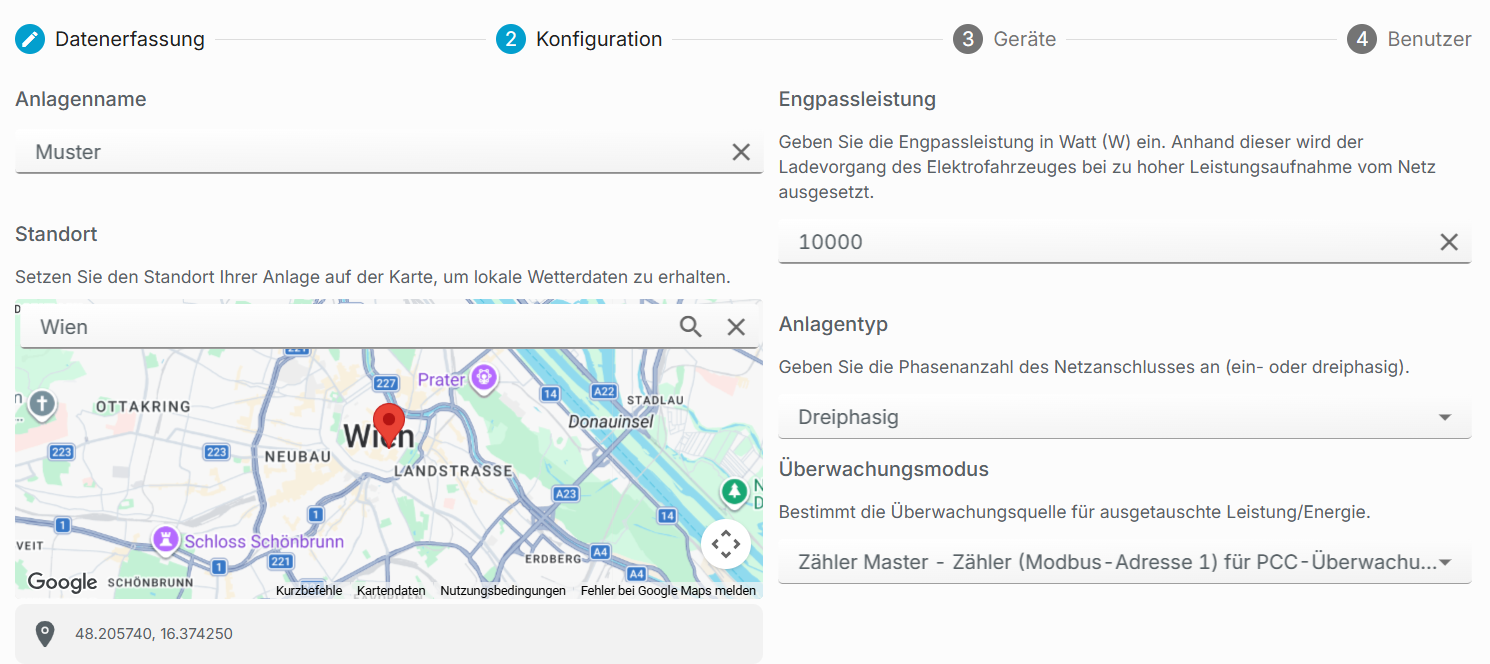

Im Schritt „Konfiguration“ werden die grundlegenden Einstellungen für die Anlage vorgenommen.

Anlagenname

Gib im Feld „Anlagenname“ einen eindeutigen Namen für die Anlage ein. Dieser Name dient später zur Identifizierung im Portal und kann frei gewählt werden (z. B. Firmenname, Kundenname oder Anlagenbezeichnung).

Standort

Lege anschließend den Standort der Anlage fest.

• Gib die Adresse oder den Ort in das Suchfeld ein.
• Wähle den passenden Standort aus der Vorschlagsliste aus oder setze den Marker direkt auf der Karte.
• Nach der Auswahl werden die Koordinaten automatisch übernommen.

Der korrekte Standort ermöglicht die Nutzung lokaler Wetterdaten sowie eine genaue Zuordnung der Anlage.

Engpassleistung

Trage im Feld „Engpassleistung“ die maximale zulässige Anschlussleistung der Anlage in Watt (W) ein.

Dieser Wert dient als Grenze für die Leistungsregelung. Wird die eingestellte Engpassleistung erreicht oder überschritten, kann beispielsweise der Ladevorgang eines Elektrofahrzeugs vorübergehend reduziert oder ausgesetzt werden, um eine Überlastung des Netzanschlusses zu vermeiden.

Anlagentyp

Wähle den Anlagentyp entsprechend dem Netzanschluss der Anlage aus.

Zur Auswahl stehen:

• Einphasig
• Dreiphasig

Die Auswahl muss der tatsächlichen Installation entsprechen.

Überwachungsmodus

Wähle im Feld „Überwachungsmodus“ die passende Art der Leistungs- und Energieüberwachung aus.

Je nach Aufbau der Anlage stehen verschiedene Modi zur Verfügung:

• Wechselrichter Master – verwenden, wenn der Energy Meter direkt am Wechselrichter angeschlossen ist.
• Zähler Master – verwenden, wenn der Energy Meter über Modbus direkt am Azzurro HUB angeschlossen ist.
• Interner Sensor – nur für einphasige Anlagen verwenden.
• Power Magic Master – nur auswählen, wenn ein Power Magic die Energie- bzw. Leistungssteuerung übernimmt.

Hinweis: Die Auswahl des richtigen Überwachungsmodus richtet sich nach der Verdrahtung und den installierten Komponenten der Anlage. Eine falsche Einstellung kann zu einer fehlerhaften Leistungs- und Energieüberwachung führen.

Nachdem alle Einstellungen vorgenommen wurden, kann mit „Weiter“ zum nächsten Schritt der Gerätekonfiguration gewechselt werden.

-------------------------------------------------------------------------------------------------------------------------------------------

-Geräte-

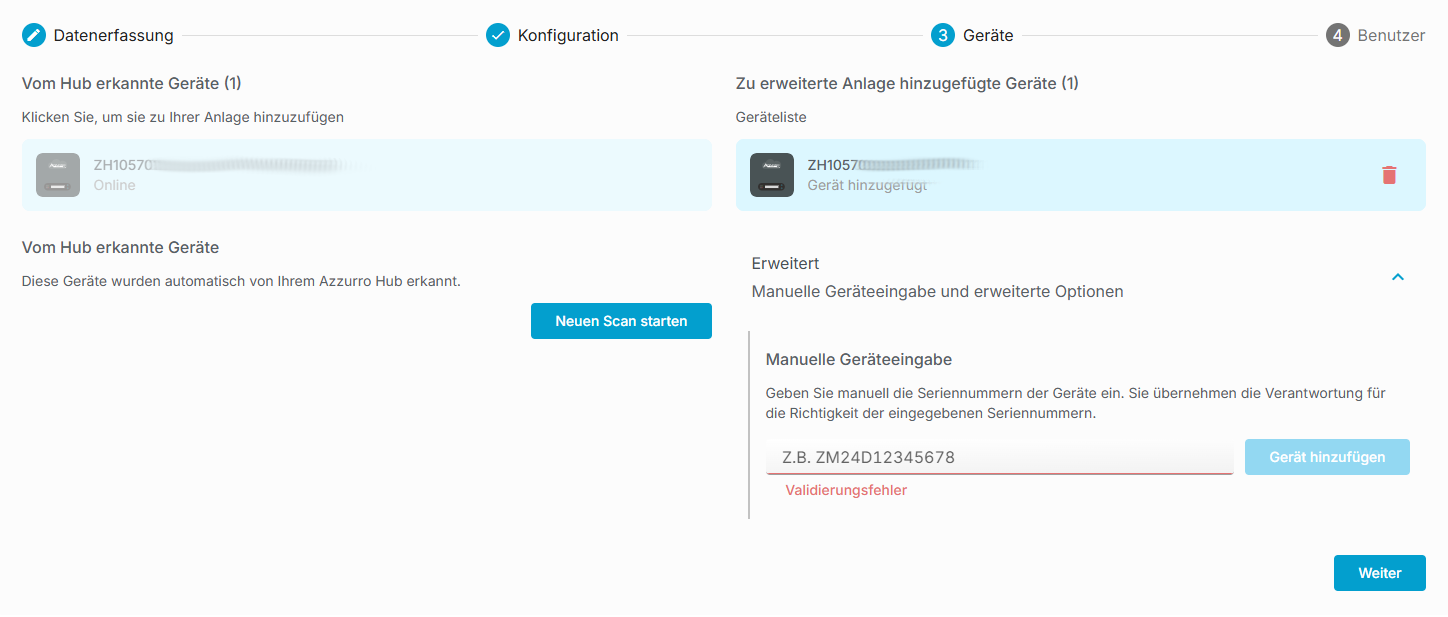

In diesem Schritt werden alle Geräte angezeigt, die vom Azzurro HUB erkannt wurden.

Automatische Geräteerkennung

Wenn alle Geräte korrekt angeschlossen und die Kommunikation zwischen den Komponenten hergestellt ist, erkennt der Azzurro HUB die Geräte automatisch. Die erkannten Geräte werden auf der linken Seite unter „Vom Hub erkannte Geräte“ angezeigt.

Um ein erkanntes Gerät zur Anlage hinzuzufügen, klicke auf das entsprechende Gerät. Es wird anschließend in die Geräteliste auf der rechten Seite unter „Zur erweiterten Anlage hinzugefügte Geräte“ übernommen.

Sobald alle benötigten Geräte hinzugefügt wurden, kannst du direkt auf „Weiter“ klicken, um mit der Benutzereinrichtung fortzufahren.

Neuer Scan

Sollten nach dem Anschließen weiterer Geräte noch nicht alle Komponenten angezeigt werden, kann über „Neuen Scan starten“ eine erneute Gerätesuche durchgeführt werden.

Manuelle Geräteeingabe

Werden einzelne Geräte trotz erneutem Scan nicht erkannt, können sie über den Bereich „Manuelle Geräteeingabe“ hinzugefügt werden.

Gib hierzu die Seriennummer des Geräts in das Eingabefeld ein und klicke auf „Gerät hinzufügen“.

Wichtig: Werden Geräte vom Azzurro HUB nicht automatisch erkannt, sollte zuerst die Kommunikation zwischen dem Wechselrichter und dem Azzurro HUB überprüft werden. Kontrolliere insbesondere die Modbus-Verkabelung, die Kommunikationsparameter sowie die korrekte Spannungsversorgung der Geräte. Erst wenn die Kommunikation sichergestellt ist und die Geräte weiterhin nicht erkannt werden, sollte die manuelle Eingabe der Seriennummer verwendet werden.

Im letzten Schritt werden die Benutzer angelegt, die Zugriff auf die Anlage erhalten sollen.

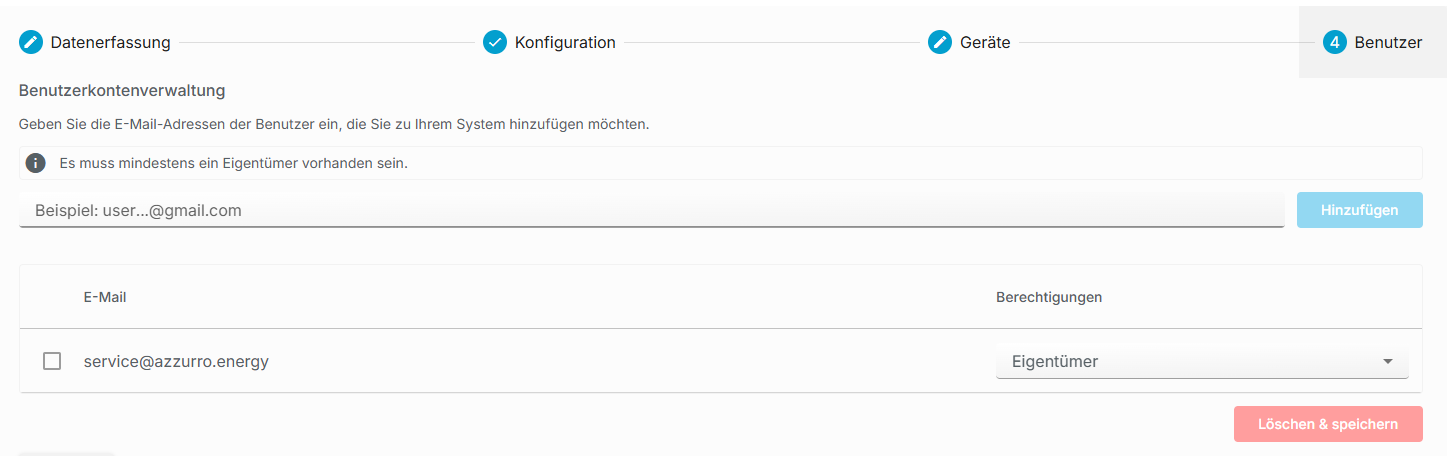

Benutzer hinzufügen

Gib die E-Mail-Adresse des Benutzers in das Eingabefeld ein und klicke auf „Hinzufügen“. Der Benutzer wird anschließend in der Benutzerliste angezeigt.

Hinweis: Für jede Anlage muss mindestens ein Eigentümer vorhanden sein.

Berechtigungen vergeben

Für jeden hinzugefügten Benutzer kann eine der folgenden Rollen ausgewählt werden:

• Eigentümer – Vollzugriff auf die Anlage und einzige Rolle, die weitere Benutzer hinzufügen oder verwalten kann.
• Administrator – Umfassende Verwaltungsrechte für die Anlage, jedoch ohne Berechtigung, neue Benutzer anzulegen.
• Installer – Berechtigung zur Installation und technischen Konfiguration der Anlage.
• Viewer – Ausschließlich Lesezugriff auf die Anlagendaten.

Wichtig: Achte darauf, dass mindestens ein Benutzer als Eigentümer eingetragen ist. Nur der Eigentümer kann später weitere Benutzer hinzufügen oder verwalten.
