2.) Netzwerkkopplung der WiFi-Logger (Systems App)

2.) Netzwerkkopplung der WiFi-Logger

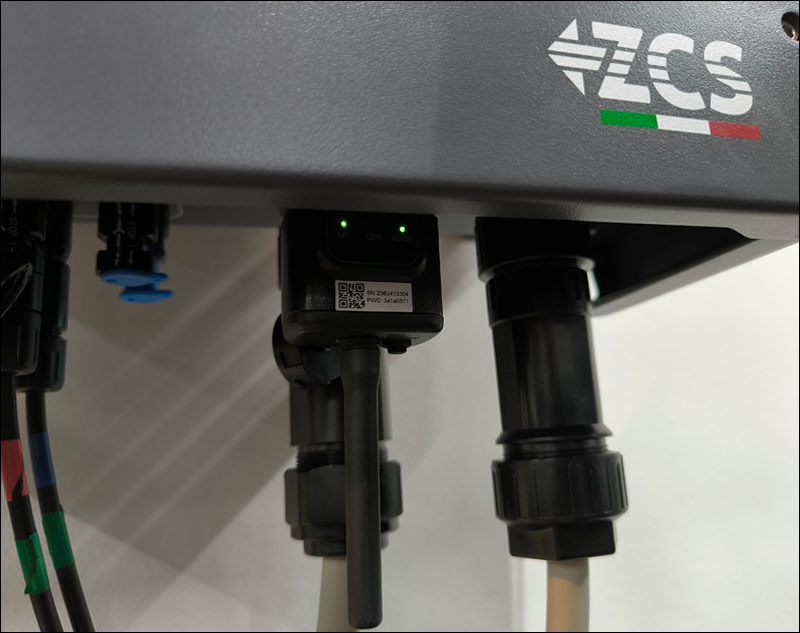

Im Zuge der Installation von AZZURRO Wechselrichtern übernimmt der Installateur üblicherweise die Netzwerkkopplung der WiFi-Logger. Wenn die Netzwerkkopplung zu dem Zeitpunkt nicht erfolgen konnte, kann man auch als Anlageneigentümer diesen Schritt selbstständig durchführen. Im Regelfall leuchet am WiFi-Logger die COM-LED durchgehend während die READY-LED beständig blinkt. Allein die NET-LED bleibt erloschen, diese signalisiert die Kommunikation vom Logger zum ZCS-Backend.

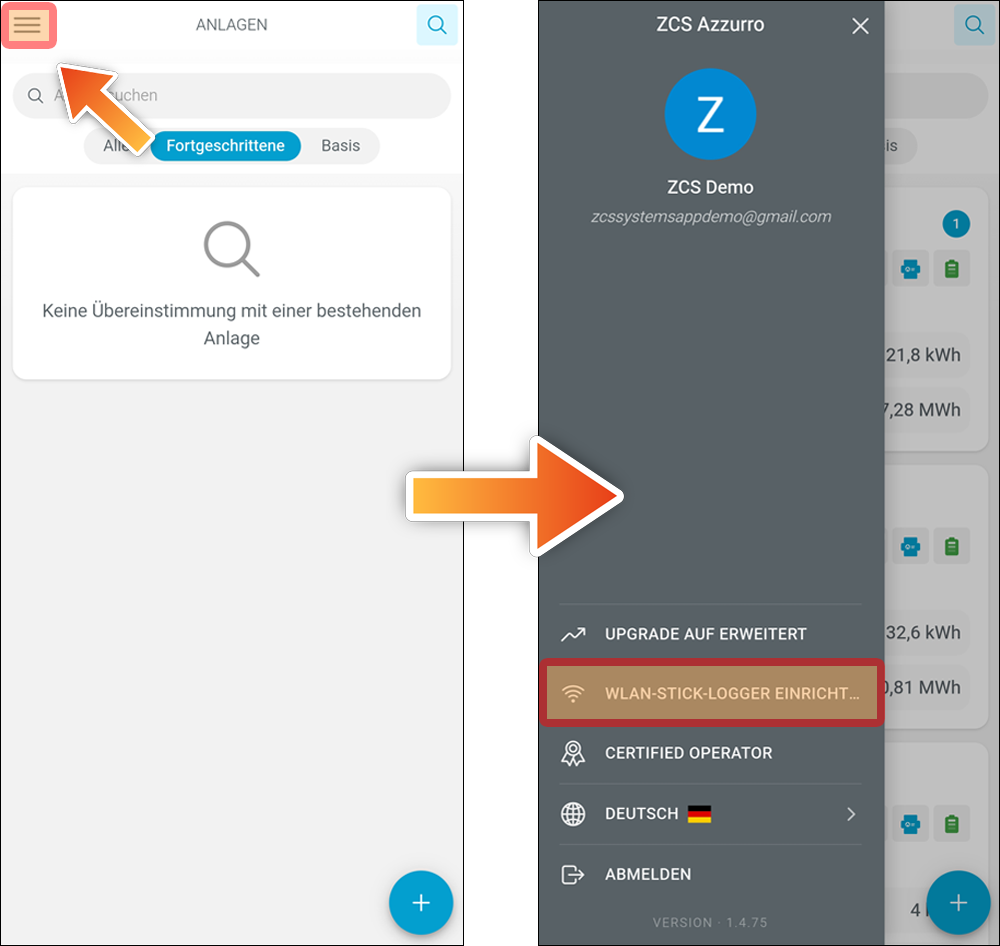

Öffnen Sie die AZZURRO Systems App und tippen Sie auf das Icon mit den drei Balken an der linken oberen Displayecke. Tippen Sie anschließend auf "WLAN-Stick-Logger einrichten".

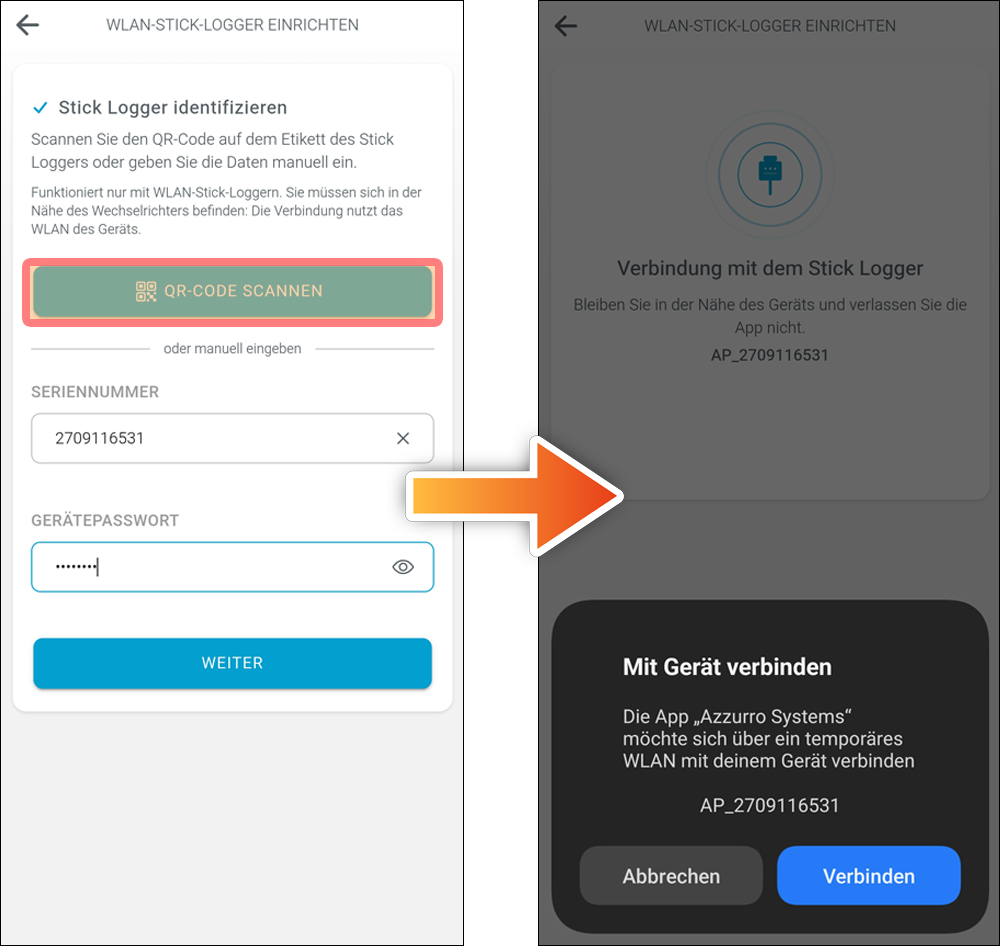

Tippen Sie auf die Schaltfläche "QR-Code Scannen". Richten Sie die Kamera Ihres Smartphones auf den Aufkleber am Logger. Die Seriennummer und das Passwort werden automatisch übernommen. Wenn der QR-Code nicht erkannt wird, können Sie die benötigten Eingaben auch vom Aufkleber ablesen und manuell hinzufügen. Erlauben Sie Ihrem Smartphone die Kopplung mit dem Access Point des WiFi-Loggers.

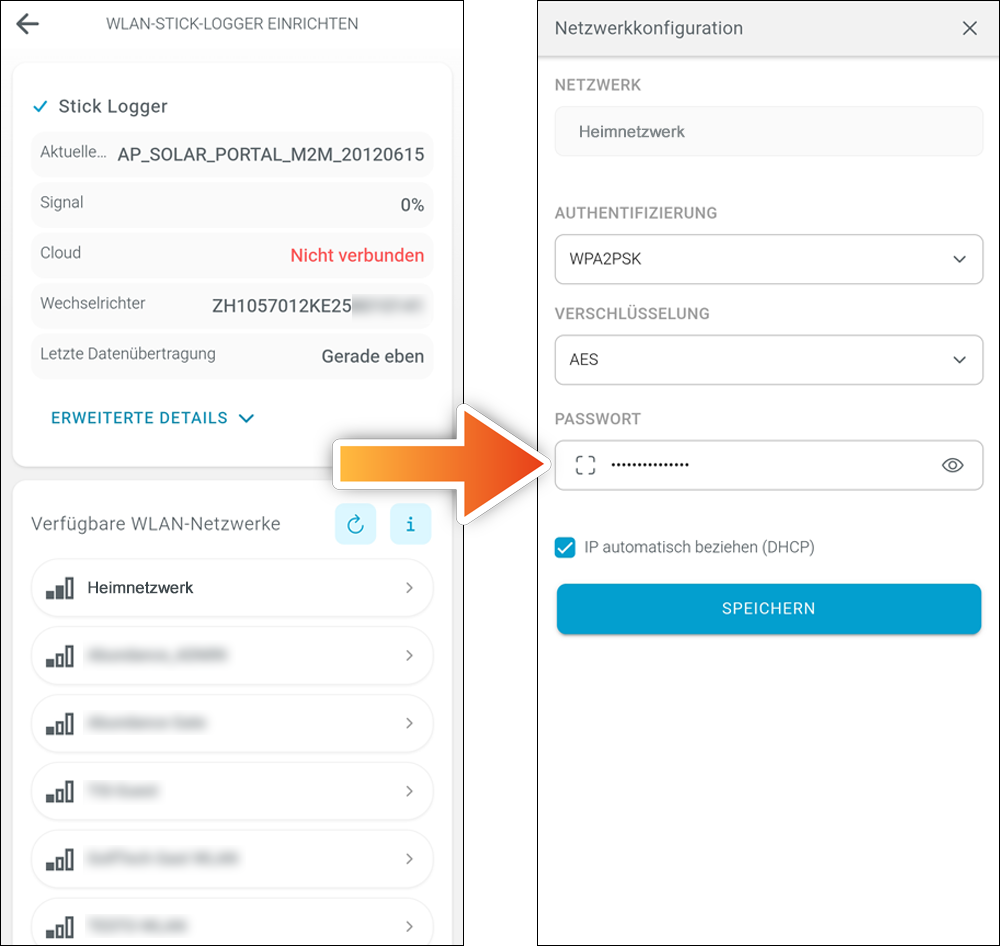

Nach erfolgreicher Kopplung zwischen Ihrem Smartphone und dem Access Point des WiFi-Loggers wird die Liste der verfügbaren Drahtlosnetzwerke aktualisiert. Tippen Sie auf das Netzwerk, mit dem Sie den WiFi-Logger koppeln möchten. Auf der darauffolgenden Seite geben Sie die benötigten Netzwerkinformationen ein. Optional können Sie dem Logger eine eindeutige IP-Adresse vergeben anstatt die automatische Adressierung per DHCP zu erlauben. Bestätigen Sie die Eingaben anschließend mit Tippen auf der Schaltfläche "Speichern".

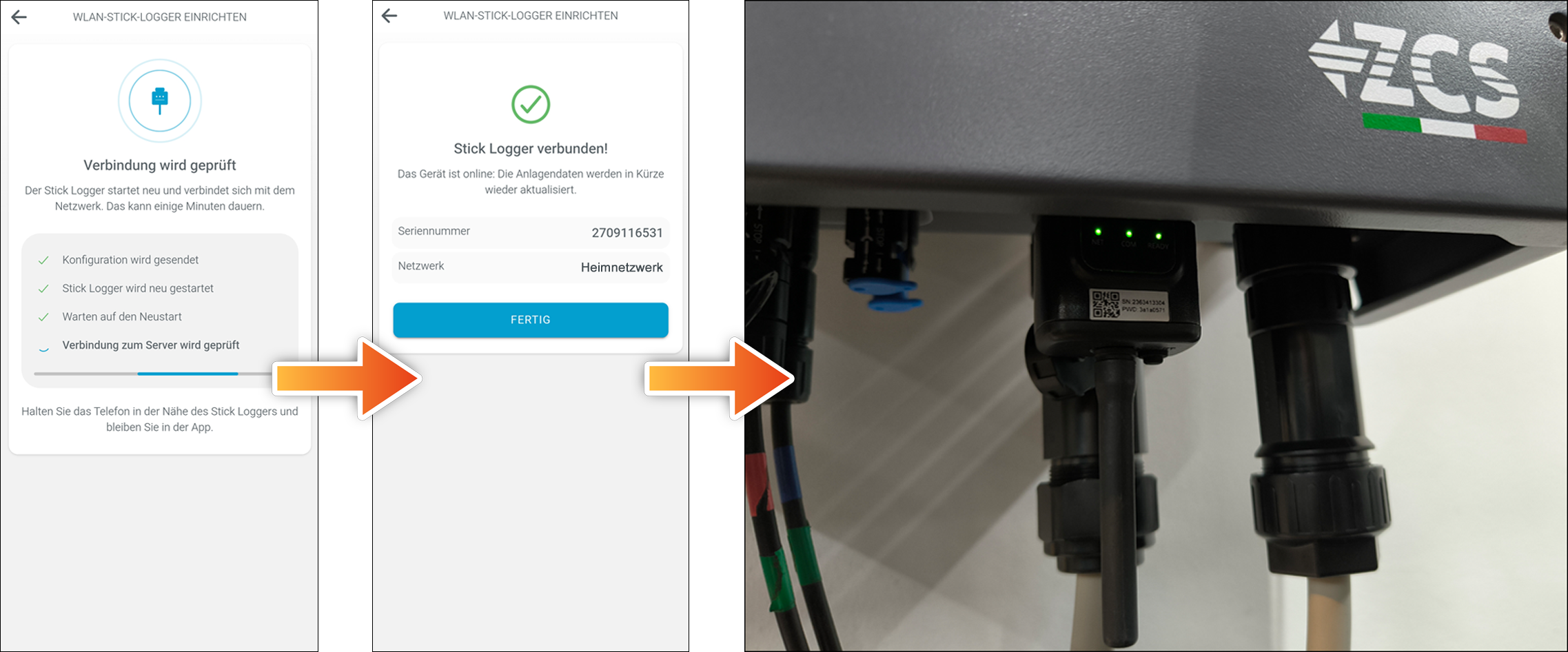

Nach Bestätigung übernimmt der Logger Ihre Einstellungen, startet sich neu und prüft die Datenkommunikation zum ZCS-Backend. Sie können den Vorgang am Bildschirm Ihres Smartphones nachverfolgen. Bei erfolgreicher Datenkommunikation empfangen Sie die ersten Daten ihres Gerätes innerhalb der nächsten 5 Minuten. Tippen Sie auf "Fertig" um auf die Anlagenliste zurückzukehren und Ihre Anlage zu erstellen.

ACHTUNG!: Sollten Sie innerhalb 5-10 Minuten nach erfolgreicher Netzwerkkopplung des WiFi-Loggers noch immer keine Daten Ihres Wechselrichters erhalten haben, dann überprüfen Sie die LEDs am WiFi-Logger. Wenn der WiFi-Logger an einem Hybridwechselrichter angeschlossen ist und die COM-LED dunkel bleibt, benötigt der WiFi-Logger eine Firmware-Aktualisierung. Kontaktieren Sie als Anlageneigentümer den ZCS-Support über das Ticketsystem zur Behebung dieses Problems. Dasselbe gilt bei einem identischen Problem mit Ethernet-Logger.

Für Installateure kann dieses Problem durch die Nutzung der AZZURRO Operators App behoben werden.
