AC/DC-SPD (Überspannungsschutz)

    Urheber: Lorenzo Aita & Mergim Morina
    Veröffentlicht: 04.03.2026
    Letzte Aktualisierung: 06.07.2026

    AZZURRO Wechselrichter werden AC- und DC-seitig mit integrierten Überspannungsableitern (SPD) vor Transientspannungen geschützt. Diese können durch atmosphärische Einflüsse (Blitzschläge) oder Schaltvorgängen größerer Verbraucher hervorgerufen werden. Die integrierten SPD können nicht einzeln ersetzt werden. Im Falle eines Defektes muss der Wechselrichter ausgetauscht werden. Sollten die unteren Fehler in der aktuellen Ereignisliste angezeigt werden, sollte zuerst geprüft werden, ob diese sich durch vollständiges Abschalten der Erzeugungseinheit quittieren lassen.

    • ID142 - "LightningProtectionFaultDC"
    • ID143 - "LightningProtectionFaultAC"


    Schutztypen:
    SPD werden in die folgenden drei Schutztypen eingeteilt. Auf den Datenblättern der Gerätschaften wird der verbaute Schutztyp angegeben. Bitte beachten Sie, dass die Wahl der geeigneten SPD anlagenspezifisch getroffen werden muss. Die unten angegebenen Informationen stellen nur einen groben Leitfaden dar.

    • Schutztyp 1 - Grobschutz gegen direkte Blitzschläge (Prüfung per Blitzstoßstrom 10/350us)
      • DC-seitig notwendig wenn der Trennabstand zwischen dem Blitzschutz und der PV-Installation nicht ausreichend groß ist
      • Bei ausreichendem Trennabstand ist ein SPD Schutztyp 2 zulässig
      • AC-seitig notwendig, wenn ein Blitzschutz besteht
      • Ab einer Leitungslänge von 10m sind weitere SPD zu platzieren
    • Schutztyp 2 - Mittelschutz gegen Transientspannungen durch Schaltvorgänge oder indirekte Blitzschläge (Prüfung per Nennableitstoßstrom 8/20us)
      • Ausreichend wenn kein Blitzschutz vorhanden ist
      • Bei Vorhandensein größerer Verbraucher mit hohem Schaltvermögen innerhalb der Anlage können kombinierte SPD des Schutztyp 1+2 erforderlich sein
      • Ab einer Leitungslänge von 10m sind weitere SPD zu platzieren
    • Schutztyp 3 - Feinschutz für Elektrogeräte gegen Restspannungen (Prüfung per Leerlaufspannung 1,2/50us)
      • Der Feinschutz ist nicht als alleinige Absicherung zulässig und darf nur als Zusatz zu SPD des Schutztyp 1 oder 2 installiert werden



    Erdung:
    Es ist sicherzustellen, dass alle geerdete Komponenten des Systems eine niederohmige Verbindung zum Hauptpotentialausgleich der Anlage aufweisen. Dadurch wird sichergestellt, dass:
    • Die gesamte Anlage auf ein definiertes Erdpotential gelegt wird
    • Das Auftreten gefährlicher Berührungsspannungen an "schwebenden" Komponenten verhindert wird
    • Die Geräte nicht durch Potentialverschleppungen beschädigt oder gar zerstört werden können



    Aufbau der SPD:
    Die integrierten SPD bestehen aus Metalloxid-Varistoren. Diese sind in einer Y-Konfiguration verschalten.

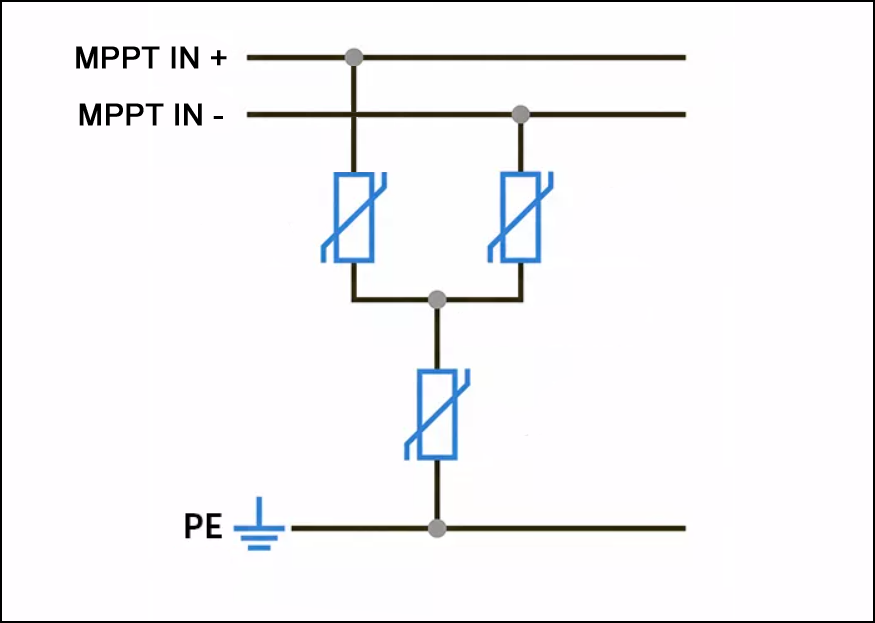

    DC-SPD: Zwei zueinander parallele MOVs an der positiven und negativen Busleitung, zusammengeführt an einen seriellen MOV gegen Erde

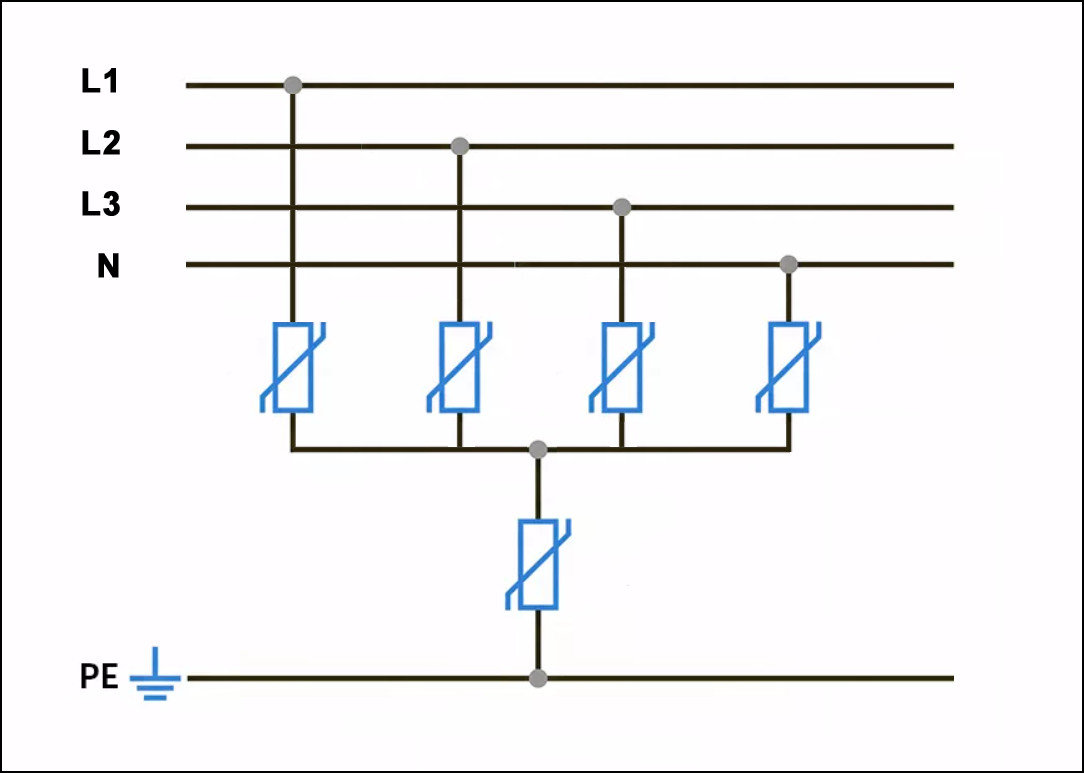

    AC-SPD:  Vier zueinander parallele MOVs an jeder Phase und Neutralleiter, zusammengeführt an einen seriellen MOV gegen Erde


    • SPD Schutztyp 2 (alle Geräte außer 3PH 250 - 350KTL-HV-Z0)
      • Max. Dauerbetriebsspannung DC - 670V
      • Max. Dauerbetriebsspannung AC - 510V
      • Nenn-Ableitstrom (8/20us) - 10kA
      • Max. Ableitstrom (8/20us) - 20kA
      • Spannungsschutzpegel - 1,8kV
      • Ansprechzeit - <25ns
      • Kurzschlussfestigkeit DC - 1kA


    • SPD Schutztyp 2 (3PH 250 - 350KTL-HV-Z0)
      • Max. Dauerbetriebsspannung DC - 880V
      • Max. Dauerbetriebsspannung AC - 680V
      • Nenn-Ableitstrom (8/20us) - 10kA
      • Max. Ableitstrom (8/20us) - 25kA
      • Spannungsschutzpegel - 2,5kV
      • Kurzschlussfestigkeit DC - 5kA



    Gerätedaten:




    • 3PH 250 - 350KTL-HV-Z0
      • AC-SPD Schutztyp 2 (MOV)
      • DC-SPD Schutztyp 2 (MOV)
      • Die Geräte sind gegebenenfalls entsprechend mit weiteren SPD abzusichern
      • Datenblatt (250 - 350KTL-HV-Z0)




    • 1PH HYD 3000 - 6000-ZP1
      • AC-SPD Schutztyp 3 (MOV)
      • DC-SPD Schutztyp 3 (MOV)
      • Die Geräte müssen unbedingt durch weitere SPD mit höheren Schutztyp abgesichert werden
      • Datenblatt (HYD 3000 - 6000-ZP1)




    • 3PH HYD 5000 - 12000-ZP3


    • 3PH HYD 30000 - 60000-ZSR
      • AC-SPD Schutztyp 2 (MOV)
      • DC-SPD Schutztyp 1+2 (MOV)
      • DC-seitiger Absicherung bei PV-Leitungslängen unter 10m ausreichend
      • Die Geräte sind gegebenenfalls entsprechend mit weiteren SPD abzusichern
      • Datenblatt (HYD 30000 - 60000-ZSR)
