Veröffentlicht: 08.06.2026
ACHTUNG!: Die schaltbaren Kontakte können nur verwendet werden, sofern keine Sternpunkterdung bei einem allpolig getrennten Ersatzstromkreis benötigt wird!
ACHTUNG!: Die schaltbaren Kontakte können nur verwendet werden, sofern keine Sternpunkterdung bei einem allpolig getrennten Ersatzstromkreis benötigt wird!

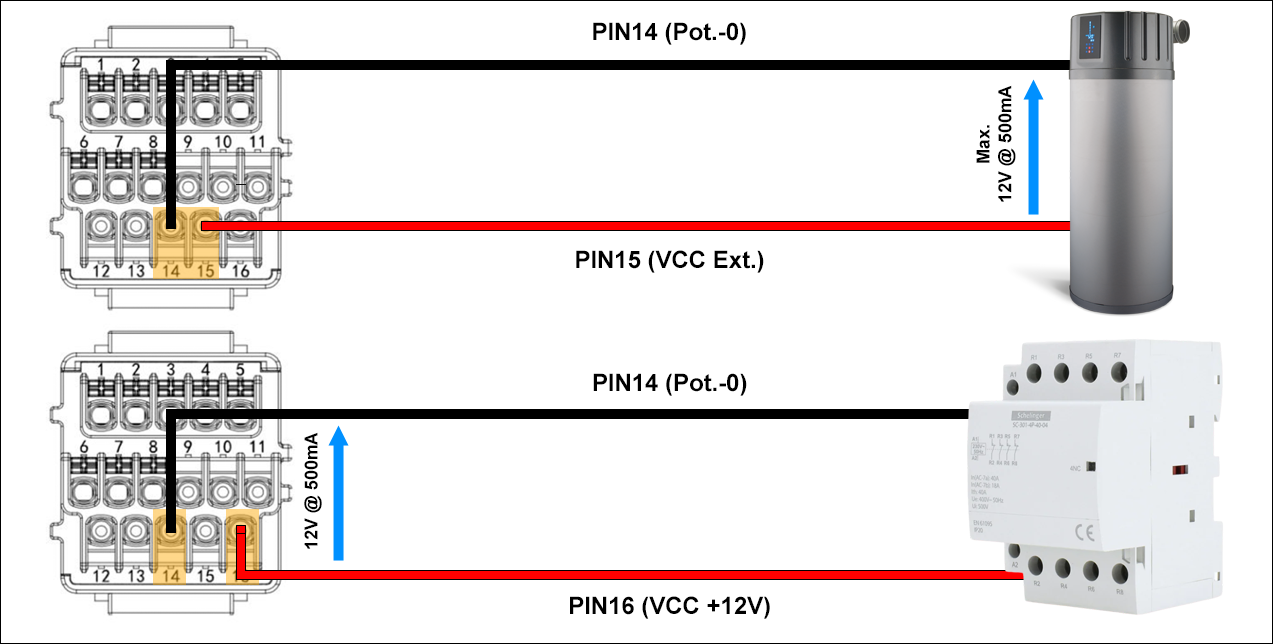

Am COM-Stecker befinden sich die Anschlüsse zur Ansteuerung von Verbrauchern. Beide Kontakte werden simultan geschalten.
- Pin14 - Potentialfreier Schaltkontakt (Max. 12V @ 500mA)
- Pin15 - Ext. Spannungsversorgung (Max. 12V @ 500mA)
- Pin16 - Int. Spannungsversorgung (12V @ 500mA)

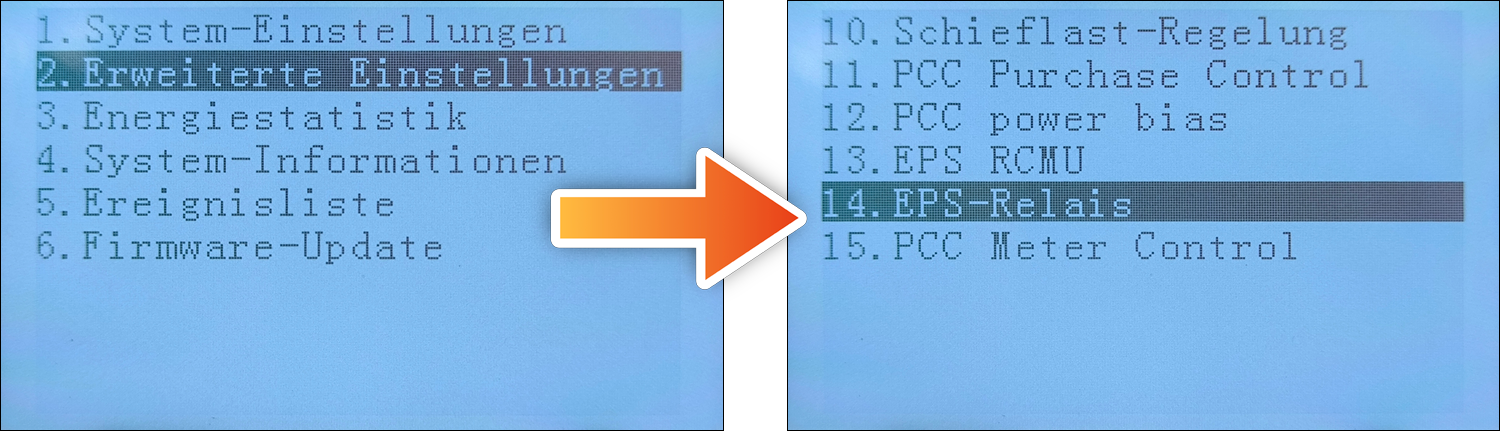

Navigieren Sie zu Menü > Erweiterte Einstellungen > EPS-Relais und wählen Sie "Set Intelligent Load" aus.

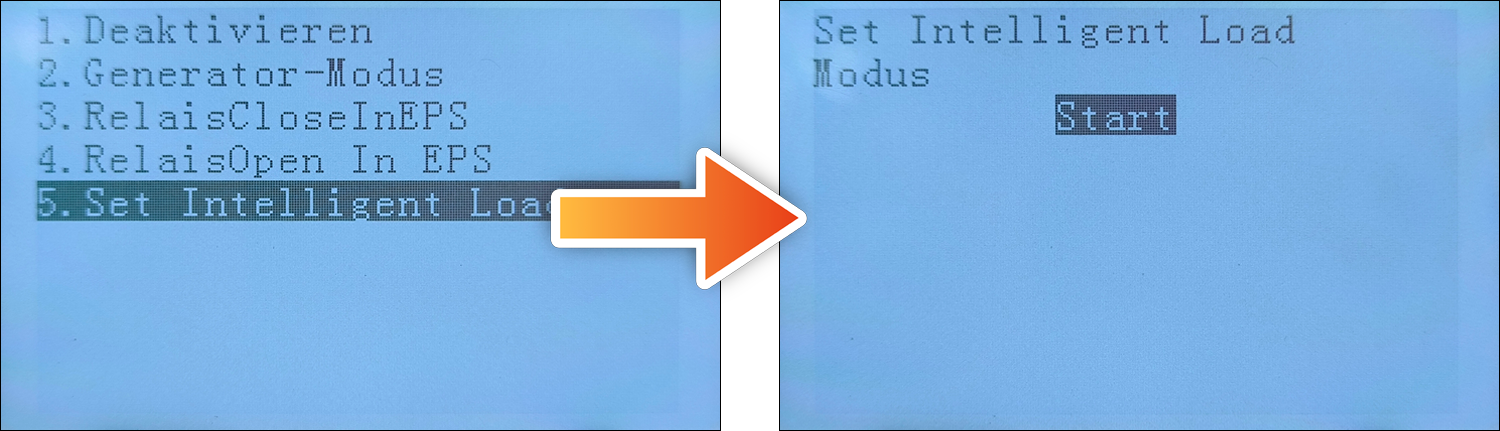

Modus 1: Deaktiviert
Die Schaltkontakte bleiben dauerhaft freigeschalten

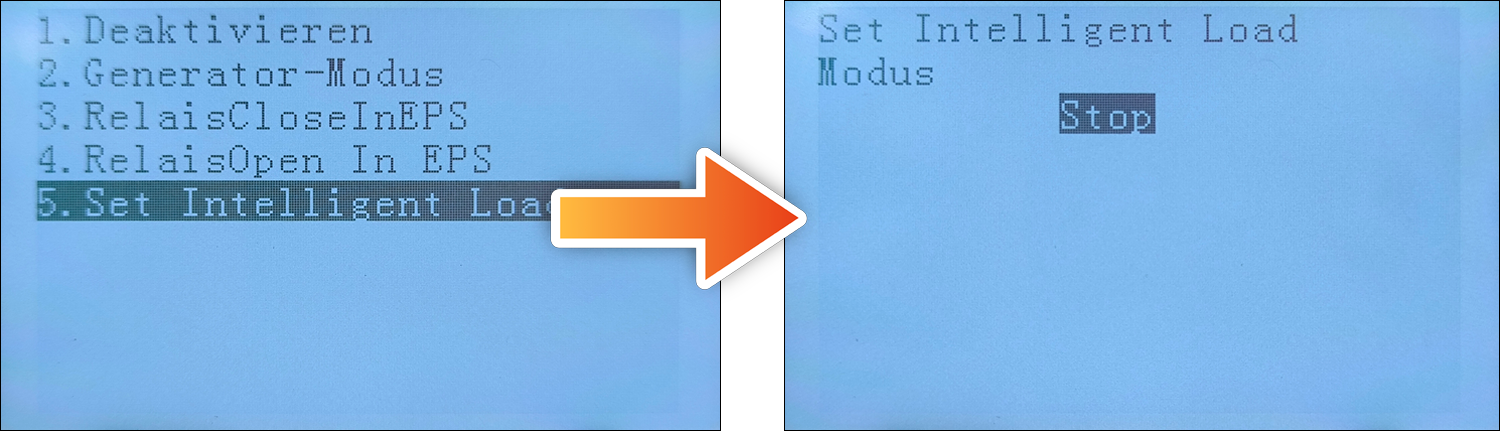

Modus 2: Dauerbetrieb
Die Schaltkontakte bleiben dauerhaft durchgeschalten

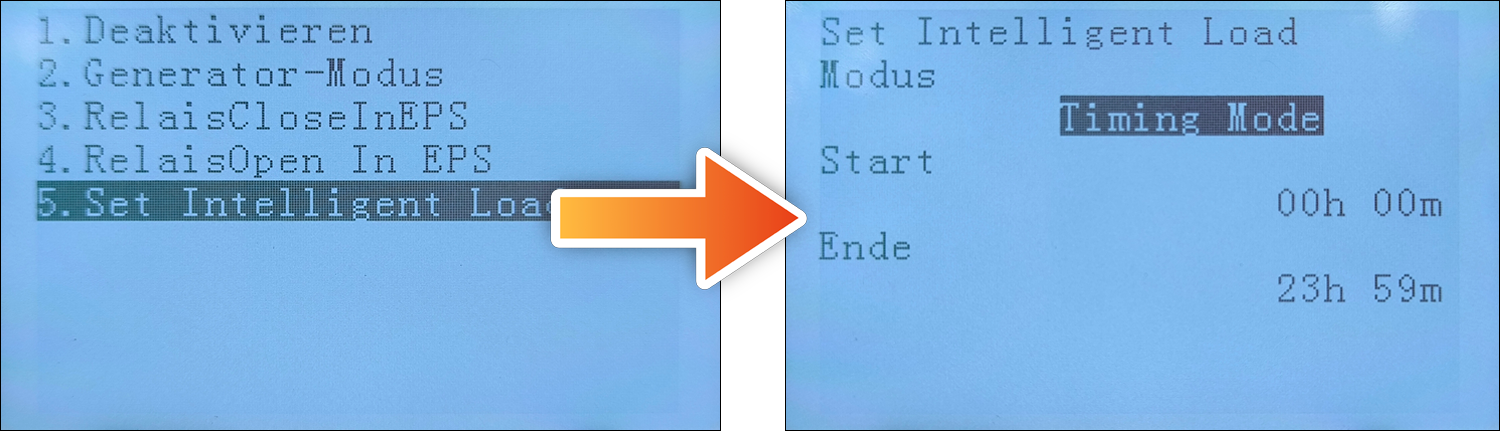

Modus 3: Zeitabhängiger Betrieb
Die Schaltkontakte bleiben innerhalb der angegebenen Zeitspanne zwischen Start- und Endzeit durchgeschalten

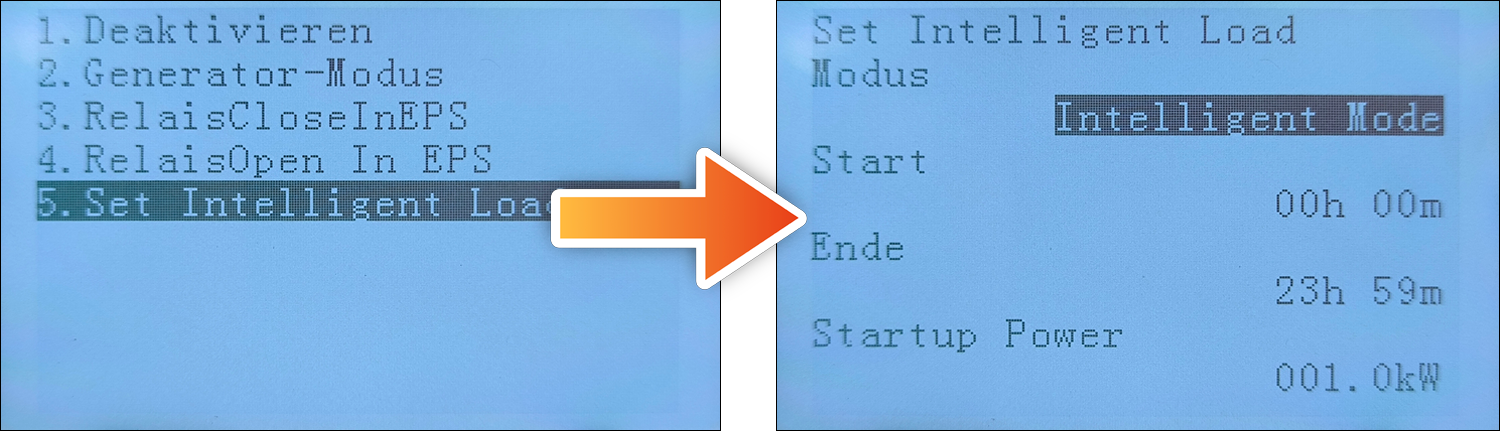

Modus 4: Intelligent Mode
Wird die eingestellte Überschussleistung erreicht (PV-Erzeugnis - Anlagenverbrauch) und wird diese für 5 Minuten gehalten, werden die Schaltkontakte durchgeschalten. Fällt die Überschussleistung unter den Einstellwert und verweilt dort für min. 1 Minute, werden die Schaltkontakte wieder freigeschalten.
