Smart Contacts

Mit dem HUB-Update 1000.300 werden die integrierten Relaiskontakte mit der "Smart Contacts"-Logiksteuerung ergänzt. Das HUB ist somit in der Lage, externe Verbraucher anhand einstellbarer Konditionen ein- und auszuschalten. Sollte dieses Feature nicht auf der Oberfläche des Lokalservers vorhanden sein, müssen Sie die Firmware des AZZURRO HUB aktualisieren - Updatevorgang der HUB-Firmware

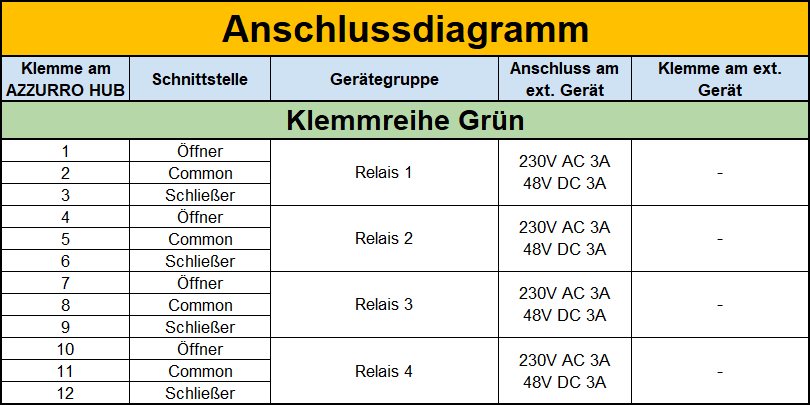

Unterhalb finden Sie die Pinbelegungen der Relaiskontakte für Hardware-Revisionen 1 und 2 respektive.

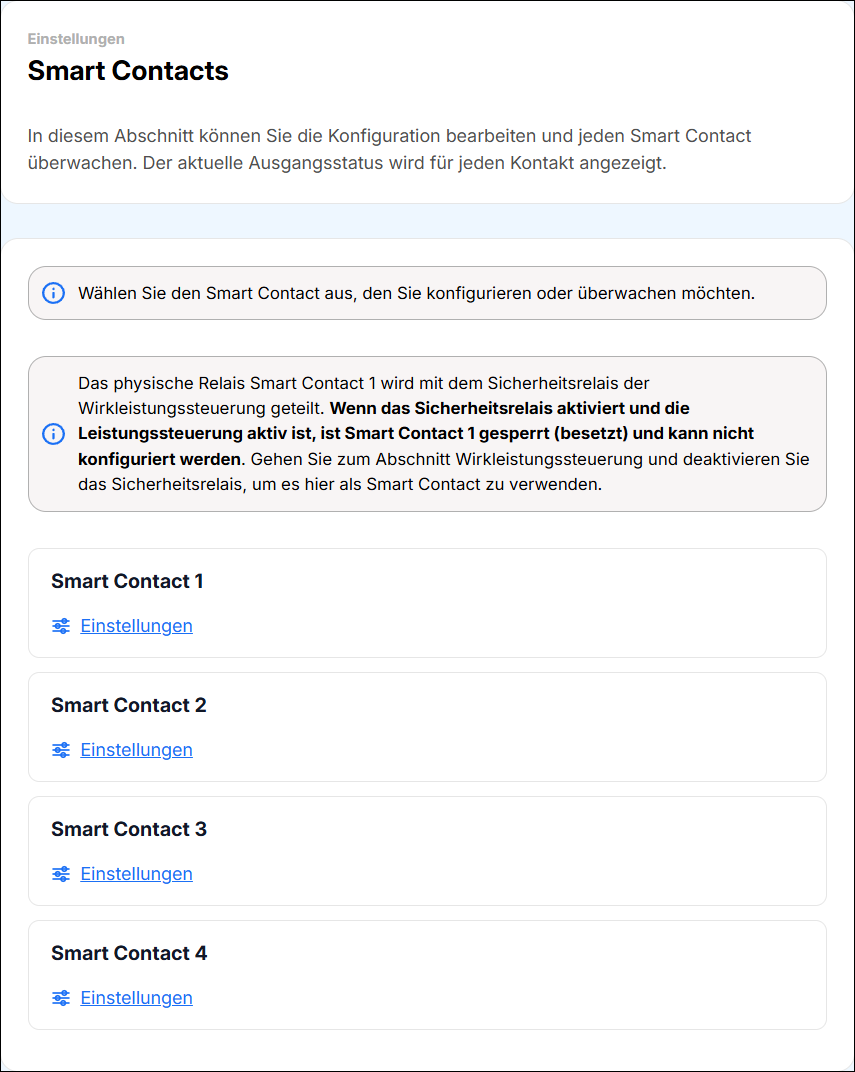

Navigieren Sie im Lokalserver des AZZURRO HUB auf Einstellungen > Funktionen > Smart Contacts. Wählen Sie den zu konfigurierenden Relaiskontakt aus, indem Sie auf den Link "Einstellungen" tippen. Tippen Sie anschließend auf die Schaltfläche "Funktion hinzufügen +".

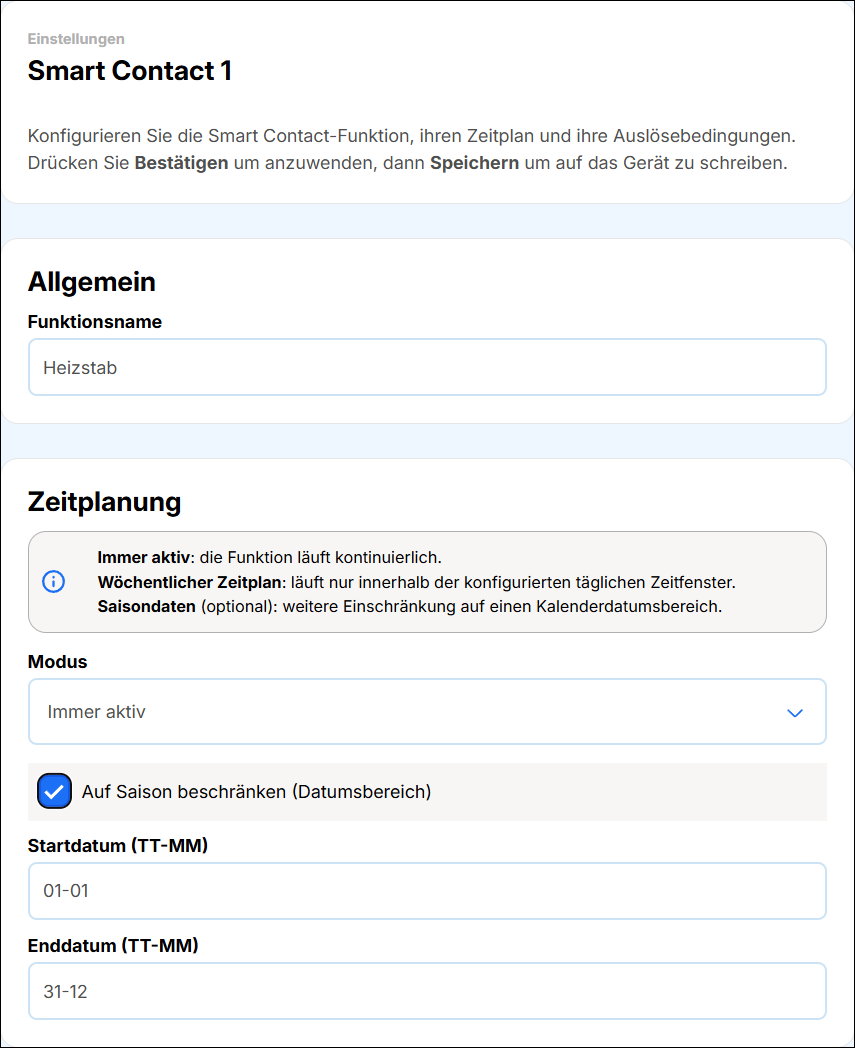

Sie können der Funktion einen Namen Ihrer Wahl vergeben. Wird der Modus "Immer aktiv" gewählt, kann der Smart Contact zeitunabhängig mit der eingestellten Logik geschalten werden. Optional lässt sich ein Datumsbereich einstellen, in welcher die Steuerung des Smart Contacts gültig ist.

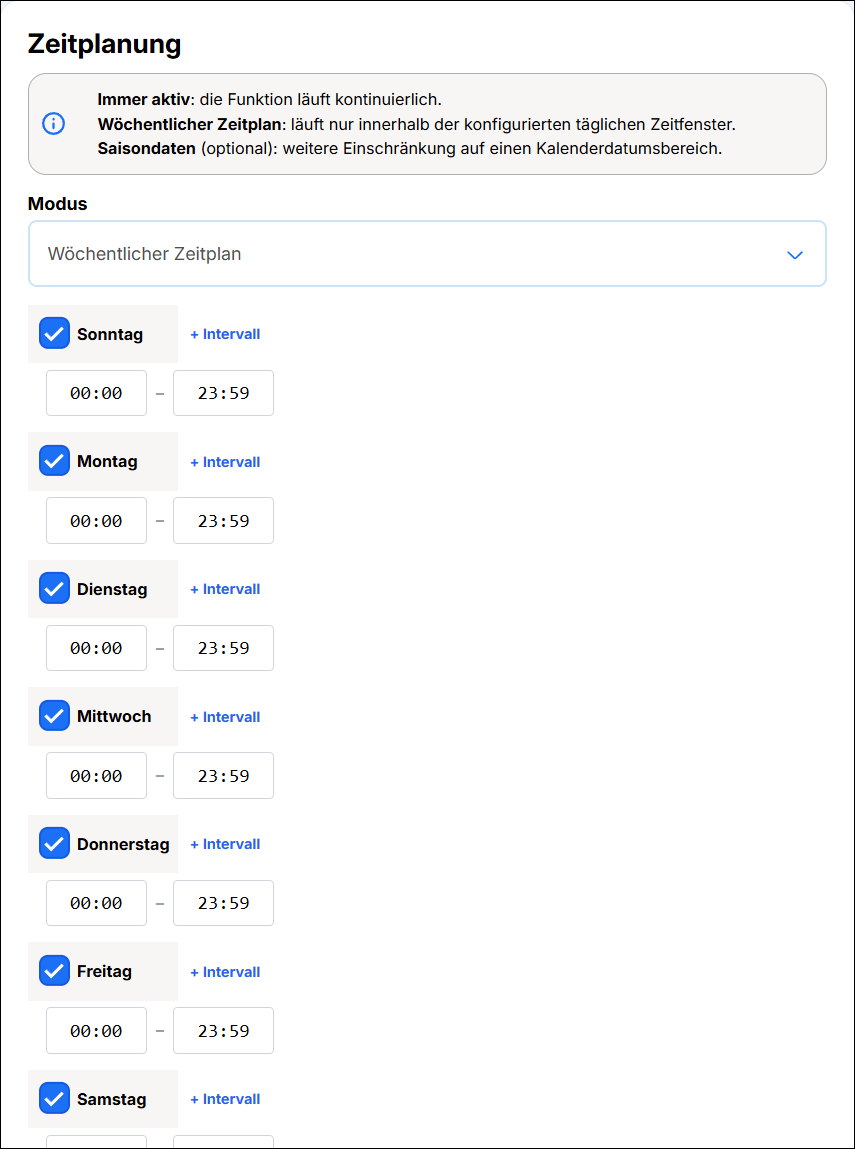

Wird hingegen der Modus "Wöchentlicher Zeitplan" gewählt, können Sie die Steuerung des Smart Contacts auf bestimmte Wochentage und Zeitenintervalle beschränken. Durch Tippen auf "+Intervall" können Sie mehrere individuelle Zeitenintervalle innerhalb eines gesamten Tages bestimmen.

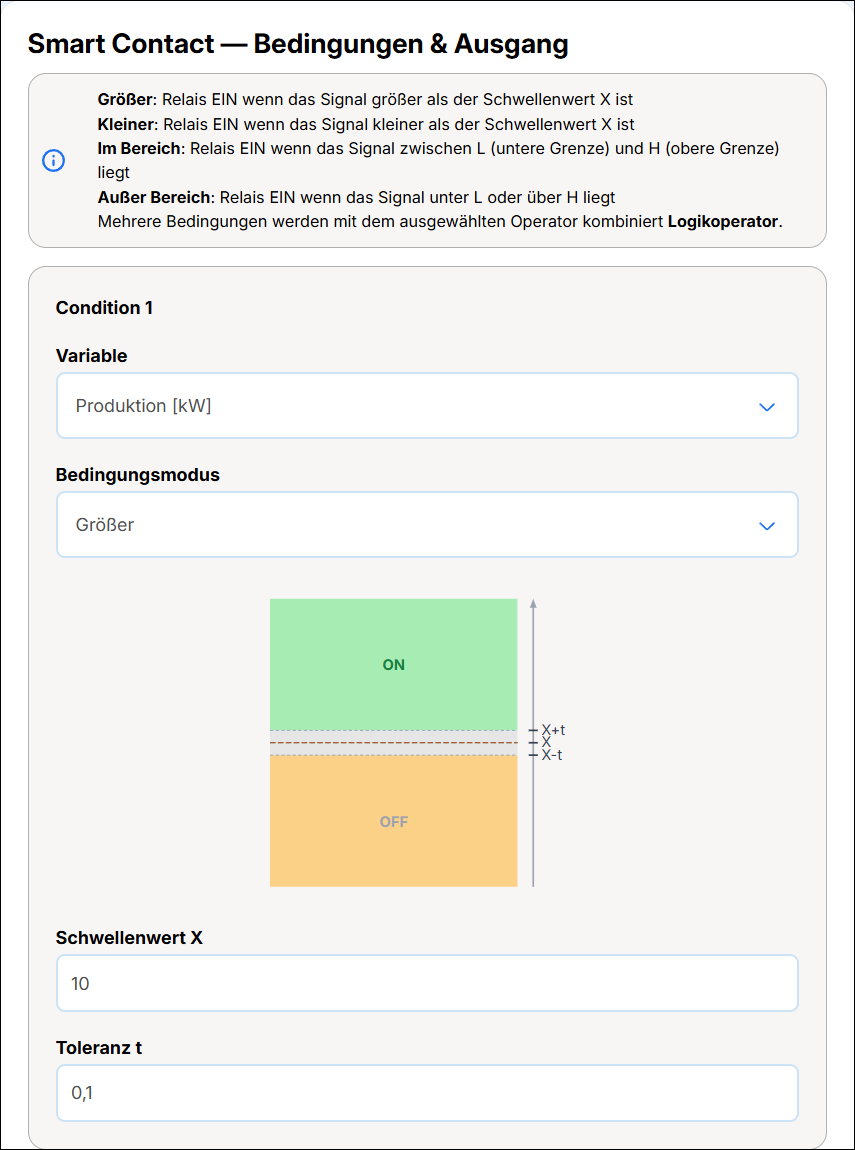

Im Abschnitt "Bedingungen und Ausgang" stehen Ihnen mehrere Konfigurationsmöglichkeiten zur Auswahl.

Variabel: Dieser Parameter bestimmt, ab welchen Batterieladestand oder mit welchen Leistungsfluss der Smart Contact geschalten werden soll.

Bedingungsmodus: Dieser Paramater legt den Schaltbereich des Smart Contact um den/die Schwellenwert(e) fest. Als Hilfe wird der Schaltbereich der ausgewählten Bedingung visualisiert.

• Größer - Der Smart Contact ist aktiv, wenn der Schwellenwert überschritten wird (High)
• Kleiner - Der Smart Contact ist inaktiv, wenn der Schwellenwert überschritten wird (Low)
• Im Bereich - Der Smart Contact ist aktiv, wenn der Momentanwert zwischen den Schwellenwerten Low/High liegt
• Außer Bereich - Der Smart Contact ist inaktiv, wenn der Momentanwert zwischen den Schwellenwerten Low/High liegt

Schwellenwert: Legt den Wert fest, ab wann der Schaltvorgang des Smart Contacts eingeleitet wird.

• Schwellenwert X - Sichtbar bei den Bedingungen "Größer" und "Kleiner"
• Schwellenwert L - Sichtbar bei den Bedingungen "Im Bereich" und "Außer Bereich"
• Schwellenwert H - Sichtbar bei den Bedingungen "Im Bereich" und "Außer Bereich"

Toleranz: Zuzüglich dem/den Schwellenwert(en) kann eine Toleranz eingestellt werden um ein ungewolltes Schalten bei Leistungsfluktuationen zu verhindern.

Beispiel: Fällt die Produktion unter 9,9kW (10kW - 0,1kW) fällt der Smart Contact ab.

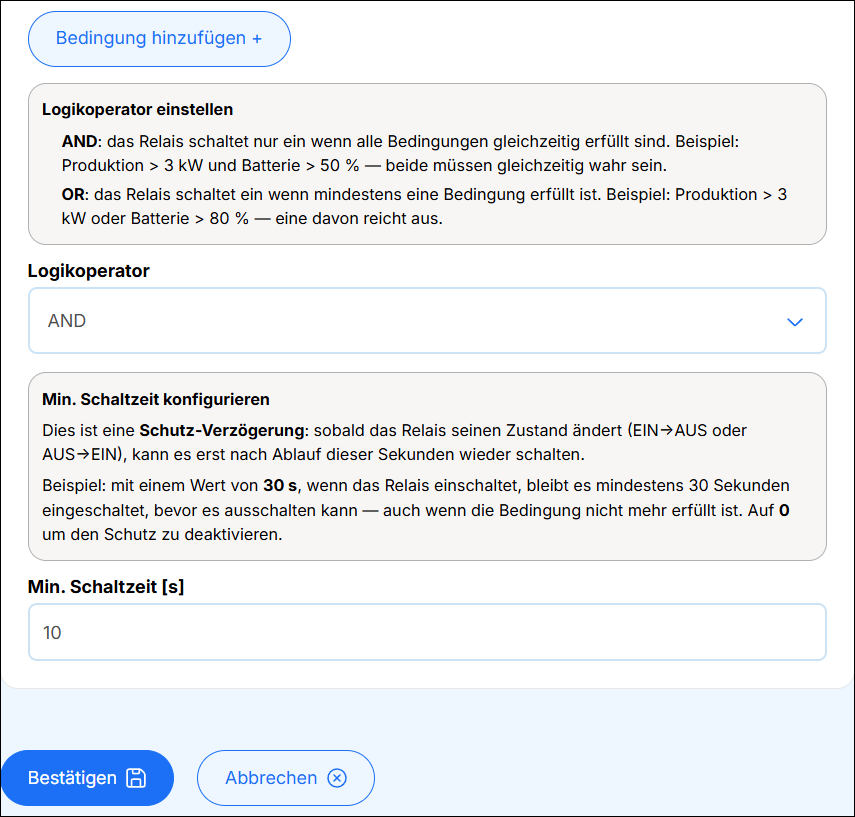

Sie können einem Smart Contact auch mehrere Bedingungen zuweisen, indem Sie auf die Schaltfläche "Bedingung hinzufügen +" tippen. Die logische Verknüpfung aller einzelnen Bedingungen erfolgt über die Auswahl des Logikoperators.

• AND - UND-Gatter, der Smart Contact ist aktiv, wenn alle Bedingungen erfüllt wurden
• OR - ODER-Gatter, der Smart Contact ist aktiv, wenn mindestens eine der Bedingungen erfüllt wurde

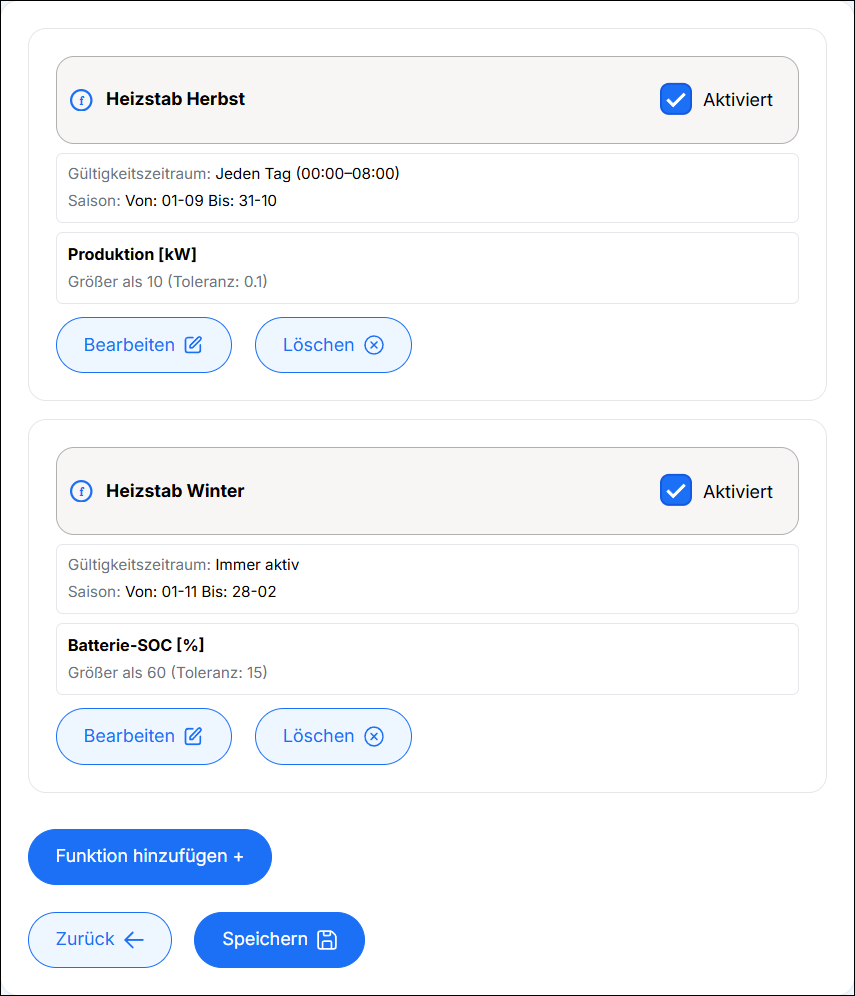

Auf der darauffolgenden Seite können Sie Ihren erstellten Smart Contact begutachten. Durch Tippen auf die Schaltfläche "Funktion hinzufügen +" können Sie den Smart Contact mit einer weiteren Funktion ergänzen.

Vergessen Sie nicht, Ihre Eingaben durch Tippen der Schaltfläche "Speichern" zu sichern.

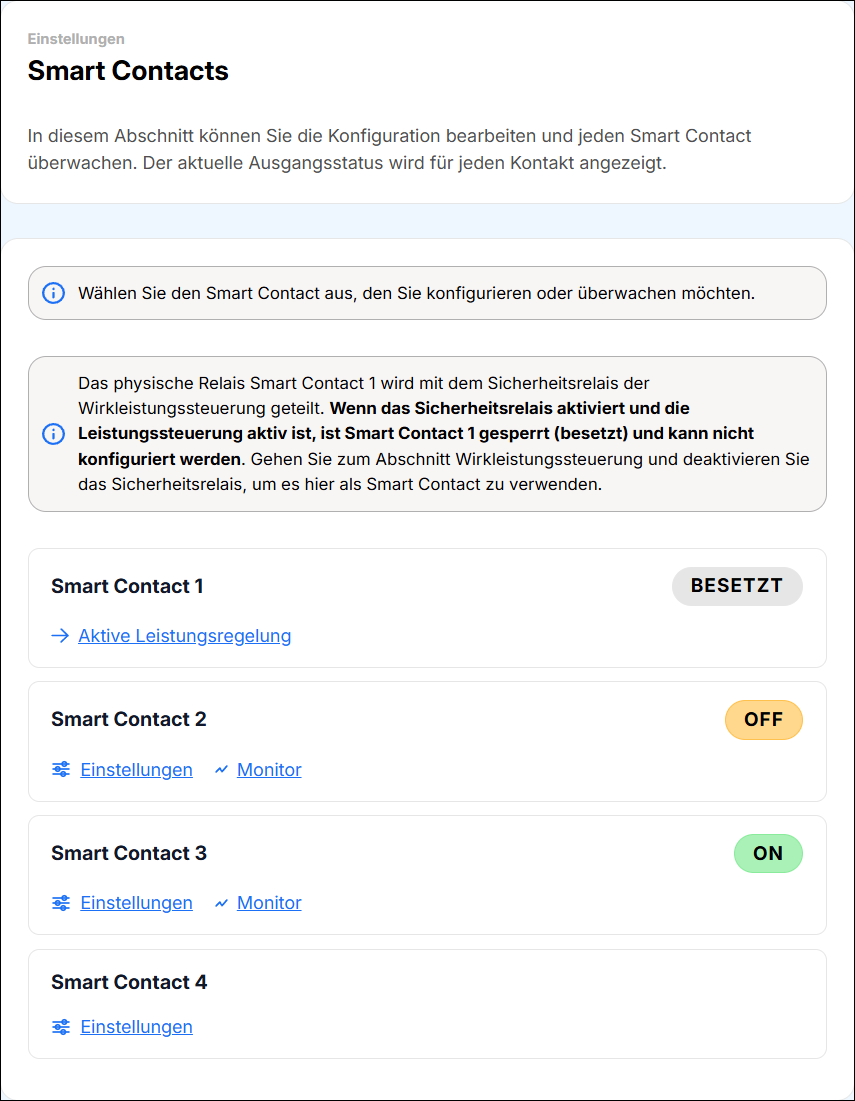

Tippen Sie auf die Schaltfläche "Zurück". Sie gelangen zurück zur Gesamtübersicht aller verfügbaren Smart Contacts.

• BESETZT - Der Smart Contact wird als Schutzvorrichtung gegen überhöhter Netzeinspeisung verwendet und steht nicht zur Verfügung - Aktive Leistungsregelung
• OFF - Der Smart Contact befindet sich im inaktiven Zustand
• ON - Der Smart Contact befindet sich im aktiven Zustand

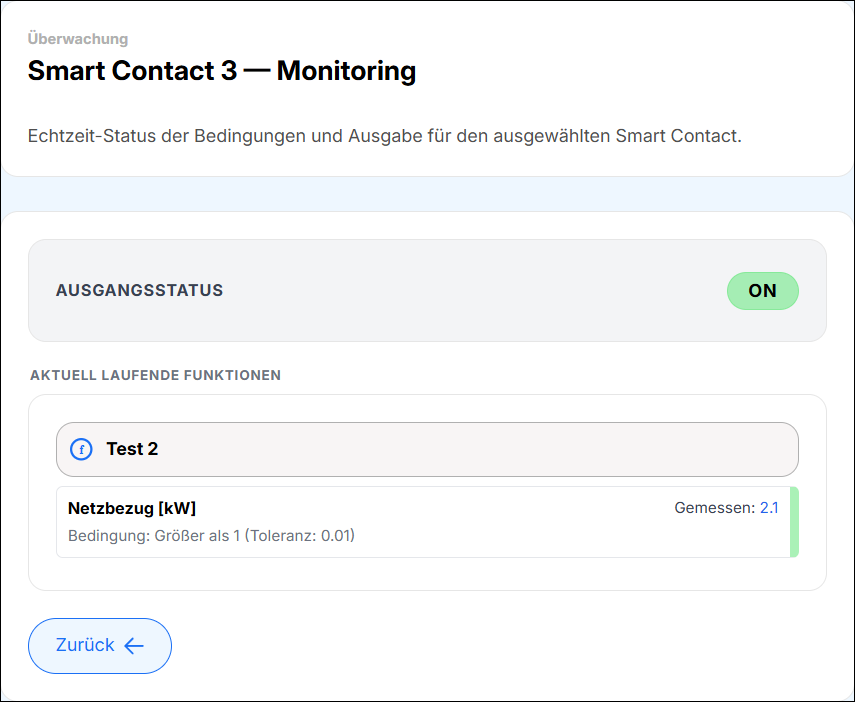

Tippen Sie auf dem Link "Monitor" des Smart Contacts. Ihnen wird der Zustand des Smart Contacts sowie der Momentanwert der ausgewählten Variabel wiedergegeben.
