EMS-Konfiguration

    Urheber: Mergim Morina
    Veröffentlicht: 07.04.2026
    Letzte Aktualisierung: 16.04.2026

    Ab HUB-Update 400.200 wandelt sich das AZZURRO HUB von einem Monitoringsystem zu einem umfänglichen Energie-Management-System. Sie können Firmware-Updates für das AZZURRO HUB über den Lokalserver unter Befehle > HUB ausführen - Updatevorgang der HUB-Firmware

    In der Vergangenheit wurde das integrierte Energie-Management-System der AZZURRO Hybridwechselrichter anwendet um die Verwaltung der gekoppelten DC-Batteriespeicher, meist zur Eigenverbrauchskompensation, auszuführen. Ein zusätzliches übergeordnetes Steuergerät wurde deswegen nicht benötigt. Doch durch die mehrenden Anforderungen der Netzbetreiber, Photovoltaikanlagen zum Erhalt der Netzqualität durch die Fernwirkkontrolle (Stichwort "Intelligentes Messsystem") regeln zu können, wird der Einsatz von HEMS (Home Energy Management System) mit den benötigten Schnittstellen unausweichlich. Zuzüglich der zukünftig bereitgestellten EEBUS-Schnittstelle für die Fernwirktechnik erlaubt das AZZURRO HUB als zentrales EMS auch die Kombination mehrerer Speichersysteme innerhalb einer Anlage ohne die Installation aufwendiger Steuersysteme und die intelligente Verwaltung grüner Energie zur Beladung von Elektrofahrzeugen.



    EMS-Konfiguration:

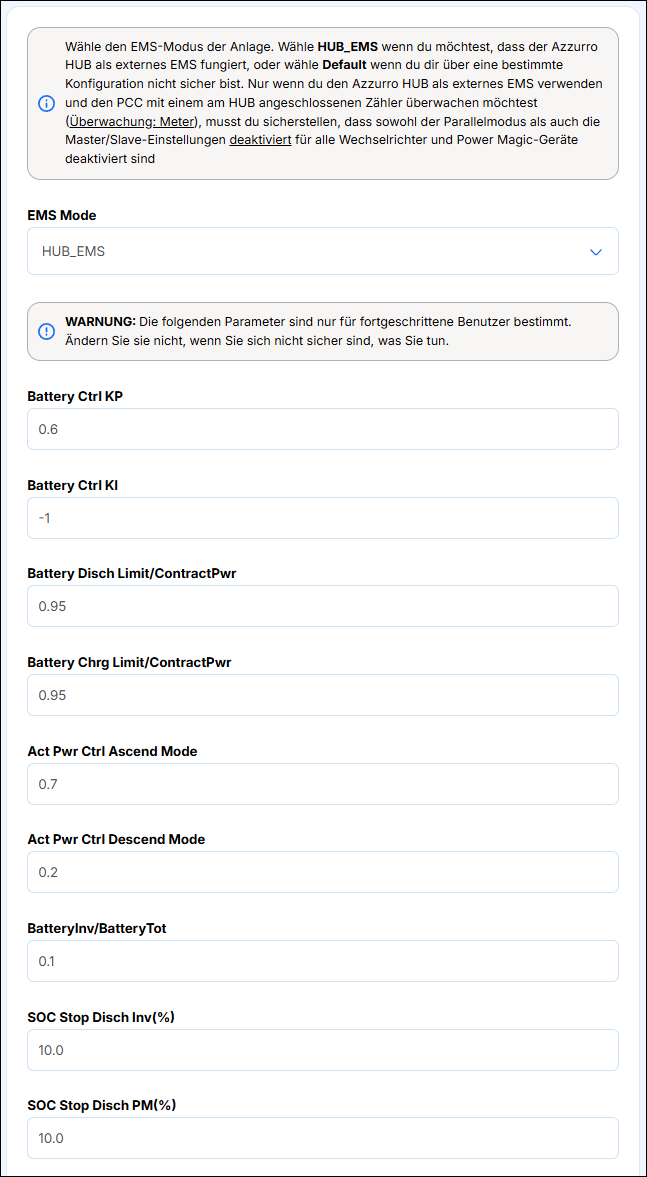

    Navigieren Sie im Lokalserver des AZZURRO HUBs zum Menüpunkt Einstellungen > Anlage > EMS-Konfiguration. Auf der folgenden Seite können Sie die EMS-Steuerung definieren:

    Default:
    Wenn Sie "Default" als Option auswählen, wird die EMS-Steuerung entweder dem Hybridwechselrichter oder PowerMagic der Anlage überlassen. Diese Geräte besitzen Ihr eigenes integriertes EMS, welches ihre gekoppelten Speicherkapazitäten verwalten lässt. Beachten Sie, dass diese Systeme eigenständig arbeiten und die benötigten Energy-Meter zur Erfassung des Netzaustausches und weiteren Erzeugungseinheiten an diesen angeschlossen sind. Eigenständig arbeitende AZZURRO Hybridwechselrichter und AZZURRO PowerMagic innerhalb einer Anlage mit gemeinsamen Netzanschluss beeinflussen sich gegenseitig und manipulieren die Speicherverwaltung. ZCS empfiehlt außer wenigen Ausnahmen die Option "EMS-HUB" zu verwenden.

    EMS-HUB:
    Die Option "HUB-EMS" übeträgt das Energiemanagement der Anlage an das AZZURRO HUB. AZZURRO Hybridwechselrichter und AZZURRO PowerMagic agieren "passiv" und be-/entladen ihre Speicher auf Vorgabe des AZZURRO HUB. Dies ermöglicht die Kombination mehrerer AZZURRO Speichersysteme innerhalb einer Anlage. Außerdem lässt sich somit die Anzahl zu verwendender Energy-Meter in den meisten Fällen auf ein Gerät zur Messung des Netzaustausches reduzieren.

    ACHTUNG!: Die unten aufgelisteten Parameter können zur Optimierung der Leistungsregelung ausschließlich im HUB-EMS verwendet werden, allerdings wird grundsätzlich empfohlen, die Standardwerte beizubehalten. Sie können Änderung jederzeit durch Tippen auf die Schaltfläche "Standardwerte laden" zurücksetzen.



    Speichersystem-Regelgeschwindigkeit (Battery Ctrl KP):
    Definiert die Regelgeschwindigkeit der PID-Regelung hinsichtlich der Batteriebe-/Entladung vorhandener Speichersysteme.
    • Zu niedriger Wert - Regelung wirkt träge, Hang zum Netzbezug
    • Zu hoher Wert - Übermäßige Korrektur, bewirkt Oszillationen zwischen Netzbezug und -Einspeisung

    Speichersystem-Regelpräzision (Battery Ctrl KP):
    Dient zur Korrektur von Fehlern der PID-Regelung hinsichtlich der Batteriebe-/Entladung vorhandener Speichersysteme.
    • Zu niedriger Wert - Restfehler verbleibt, erwünschter Netzaustausch wird nicht vollkommen erreicht
    • Zu hoher Wert - Übermäßige Korrektur, Leistung schwingt am erwünschten Netzaustausch vorbei

    Entladeleistung / Engpassleistung (Battery Disch Limit/ContractPwr):
    Das Verhältnis der max. erlaubten Entladeleistung der vorhandenen Speichersysteme bezogen an der Engpassleistung des Systems. Eine ungewollte Überlastung des Netzanschlusses durch Entladung der Speichersysteme via EMS-Modi wird vermieden. Ein Wert von "1" entspricht 100%.

    Entladeleistung / Engpassleistung (Battery Chrg Limit/ContractPwr):
    Das Verhältnis der max. erlaubten Entladeleistung der vorhandenen Speichersysteme bezogen an der Engpassleistung des Systems. Eine ungewollte Überlastung des Netzanschlusses durch Netzbeladung der Speichersysteme via EMS-Modi wird vermieden. Ein Wert von "1" entspricht 100%.

    Regelgeschwindigkeit bei Leistungsanstieg (Act Pwr Ctrl Ascend Mode):
    Interner Skalierungsfaktor, definiert die Regelrampe bei Anstieg von Lade-/Entladeleistung.

    Regelgeschwindigkeit bei Leistungsreduzierung (Act Pwr CtrlDescend Mode):
    Interner Skalierungsfaktor, definiert die Regelrampe bei Reduzierung von Lade-/Entladeleistung.

    Leistungsverteilung Wechselrichter/PowerMagic (BatteryInv/BatteryTot):
    Bei Anlagen mit DC-Speichersystemen und PowerMagic-Gewerbespeichern kann anhand dieses Parameters die Gewichtung des Leistungsbezuges zwischen diesen Geräten bestimmt werden.  Dies kann von Vorteil sein, wenn ein Speichersystem für bestimmte Funktionen wie Ersatzstrombetrieb oder hohen Leistungskapazitäten zu einem gewissen Zeitpunkt einen Puffer bereitstellen soll.
    Beispiel: Wird ein Wert von "0.3" angegeben, wird die Be-/Entladleistung auf 30% DC-Speicher und 70% PowerMagic gewichtet.

    Wechselrichter-Entladegrenze (SOC Stop Disch Inv(%)):
    Wird der festgesetzte Wert erreicht, stoppt das HUB den Energiefluss in und aus den DC-gekoppelten Speichersystemen. Der definierte Wert richtet sich nach dem verbleibenden Ladestand, analog zu PowerMagic, PowerMini und ZP3 HYD. Achten Sie bei ZP2 HYD daher auf die Umrechnung (100% - Entladetiefe).
    • HUB-SoC < Wechselrichter-SoC = Stop erzwungen durch HUB
    • HUB-SoC > Wechselrichter-SoC = Stop erzwungen durch den gekoppelten Wechselrichter

    PowerMagic-Entladegrenze (SOC Stop Disch PM(%)):
    Wird der festgesetzte Wert erreicht, stoppt das HUB den Energiefluss in und aus den PowerMagic-Gewerbespeichern. Der definierte Wert richtet sich nach dem verbleibenden Ladestand, analog zu PowerMagic, PowerMini und ZP3 HYD. Achten Sie bei ZP2 HYD daher auf die Umrechnung (100% - Entladetiefe).
    • HUB-SoC < PowerMagic-SoC = Stop erzwungen durch HUB
    • HUB-SoC > PowerMagic-SoC = Stop erzwungen durch den PowerMagic
