Veröffentlicht: 02.02.2026
Der Analogeingang des AZZURRO HUB kann ab dem Firmware-Update 400.600 dazu verwendet werden, die Steuersignale des Rundsteuerempfängers an alle AZZURRO Wechselrichter zu übertragen und deren individuellen Ausgabeleistungen zu drosseln. Zusätzlich ist es möglich, die Lastbezüge von Ladestationen und Wärmepumpen gemäß §14a EnWG zu drosseln. Diese Funktion wird für die Netzbeladung von AZZURRO Batteriespeichern in späterer Folge ergänzt. Ein passendes Adaptermodul wird zukünftig als Zubehörteil mit dem AZZURRO HUB inkludiert.
Das AZZURRO HUB erhaltet in kommenden Updates die Funktion, über das EEBUS-Protokoll mit dem von Netzbetreibern gestellten Smart Meter (iMSys - "Intelligentes Messsystem") zu kommunizieren. Dadurch erübrigt sich die Nutzung des Analogeinganges als Schnittstelle für den Rundsteuerempfänger.

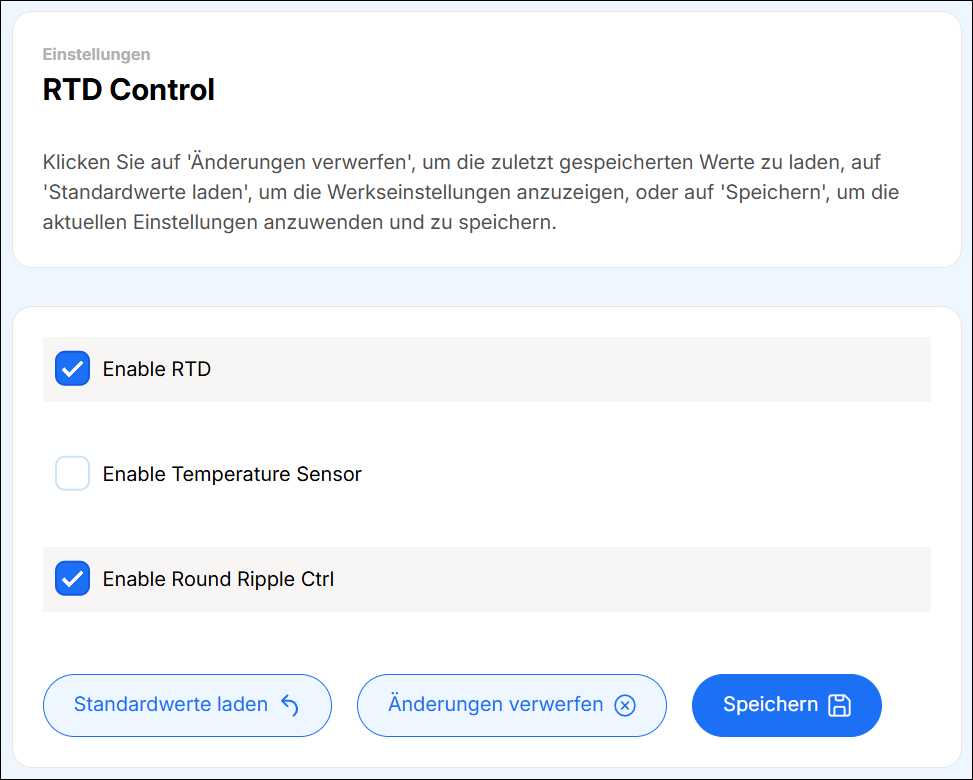

Navigieren Sie zu Einstellungen > RTD Control. Setzen Sie die Häkchen neben "Enable RTD" und "Enable Round Ripple Control" und speichern Sie diese Einstellungen. Unter Überwachung > RTD kann nachverfolgt werden, ob die Verschaltung korrekt ausgeführt wurde und die Schaltzustände ausgelöst werden.
Werden die Schaltzustände K1-K4 getriggert. sendet das AZZURRO HUB ein Broadcast-Telegramm an alle Wechselrichter und PowerMagic, ihre Ausgabe-Wirkleistung auf den geforderten Prozentualwert zu drosseln.
Wird der Schaltzustand K5 durch den Rundsteuerempfänger oder einer digitalen Steuerbox getriggert, regelt das AZZURRO HUB den Netzbezug gemäß §14a EnWG auf das geforderte Limit ab. Mit Stand Anfang Februar 2026 werden die steuerbaren Verbraucher noch auf 0W abgeregelt. Mit kommenden Updates erfolgt die Regelung dann unter Einhaltung der erlaubten Sonderkonditionen (Gleichzeitigkeitsfaktor, Klima-/Wärmepumpen-Faktor 0,4, etc.).

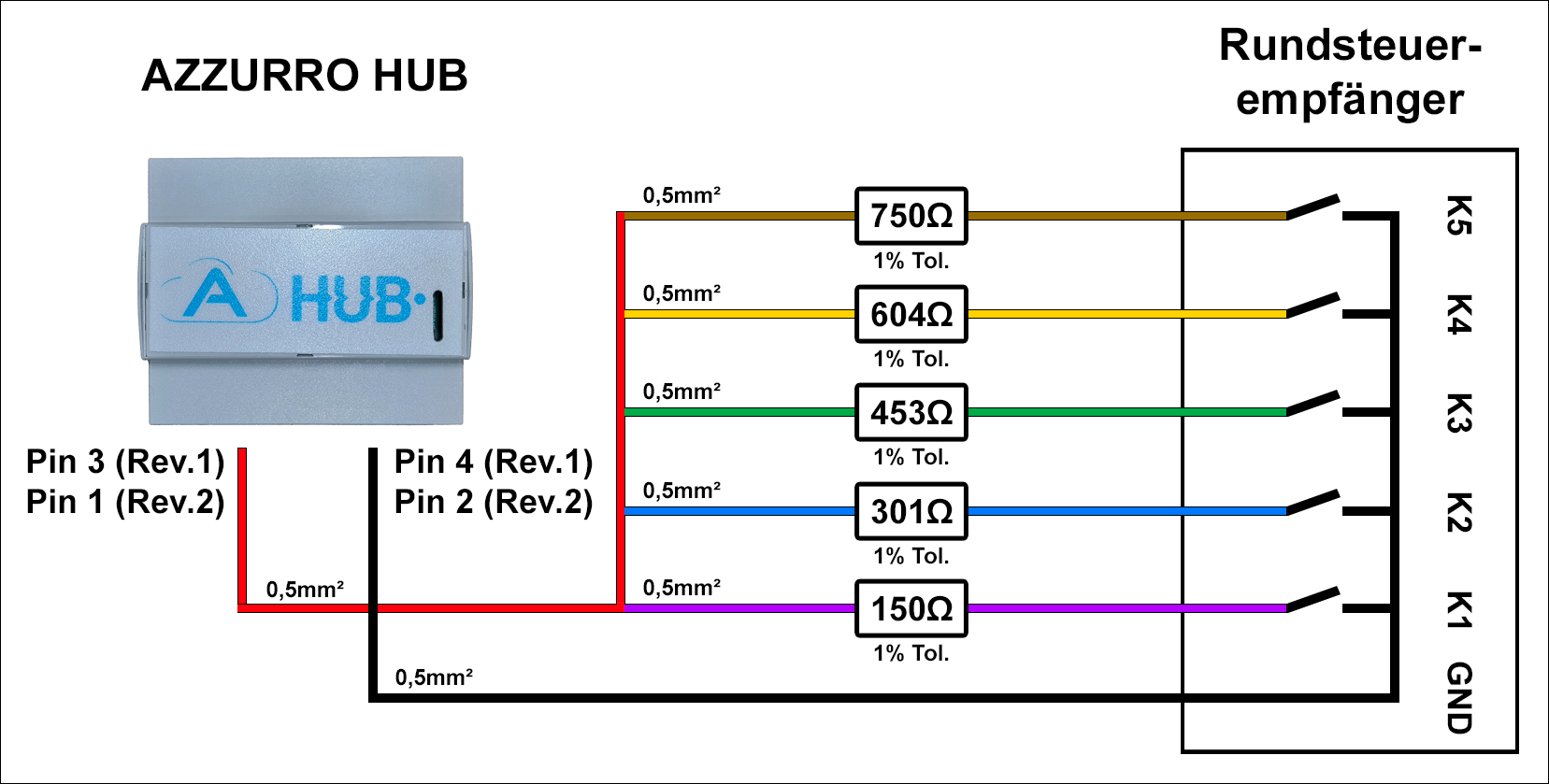

Die vom HUB ausgehende Signalleitung wird in 5x parallele Linien mit je einem in Reihe angeschlossenen Widerstand gesplittet. Diese Signalleitungen werden anschließend zum Rundsteuerempfänger geführt. Die vom Rundsteuerempfänger ausgehende Masseleitung wird am HUB angeschlossen.
- K1 - 100%Pn Wirkleistungsausgabe - 150Ω
- K2 - 60%Pn Wirkleistungsausgabe - 301Ω
- K3 - 30%Pn Wirkleistungsausgabe - 453Ω
- K4 - 0%Pn Wirkleistungsausgabe - 604Ω
- K5 - §14a EnWG Bezugsdrosselung - 750Ω
