Letzte Aktualisierung: 28.04.2025

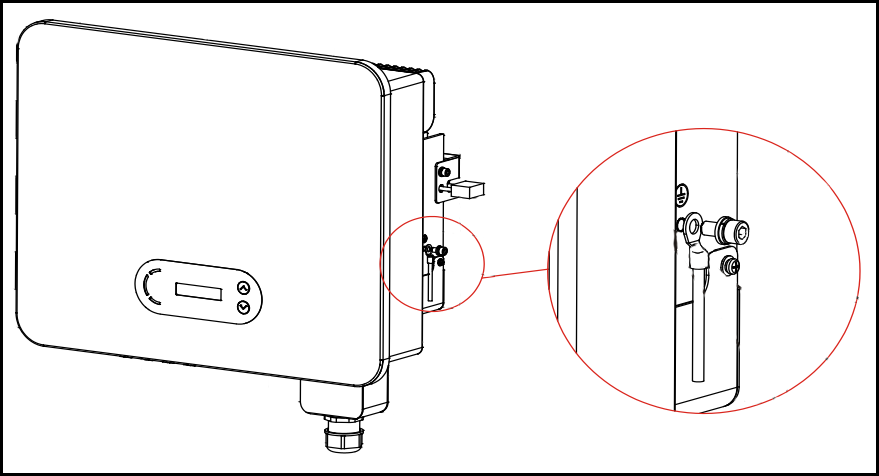

Chassiserdung:
Der Erdungsanschluss seitlich am Chassis der Wechselrichter sind mit dem Erdungssymbol markiert und werden mit den folgenden Drehmomenten angezogen:
3-12KTL-V3 - 3Nm
15-24KTL-V3 - 5Nm
25-50KTL-V3 - 7Nm
60-80KTL-V3 - 7Nm
100-110KTL-V4 - 7Nm
80-110KTL-LV - 7Nm
Befestigung mit zu hohen Drehmoment führt zu Abriss des Erdungsanschlusses!
AC-Anschlüsse:
Unterhalb finden Sie die Anzugsmomente für die AC-Anschlüsse der Wechselrichter.

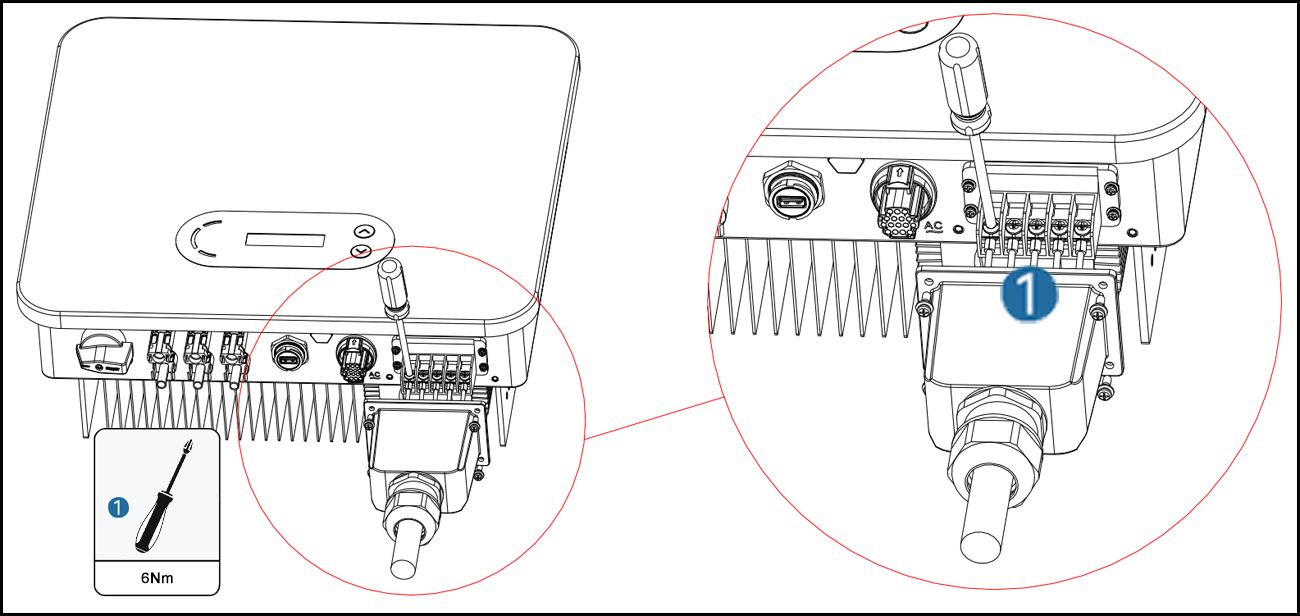

3-12KTL-V3:

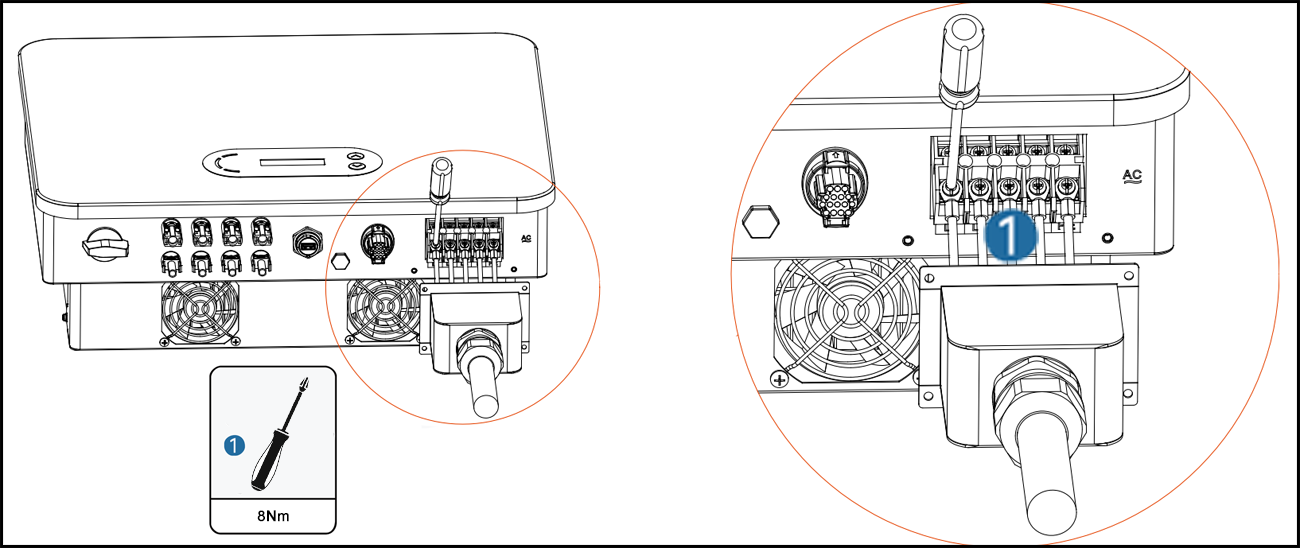

15-24KTL-V3:

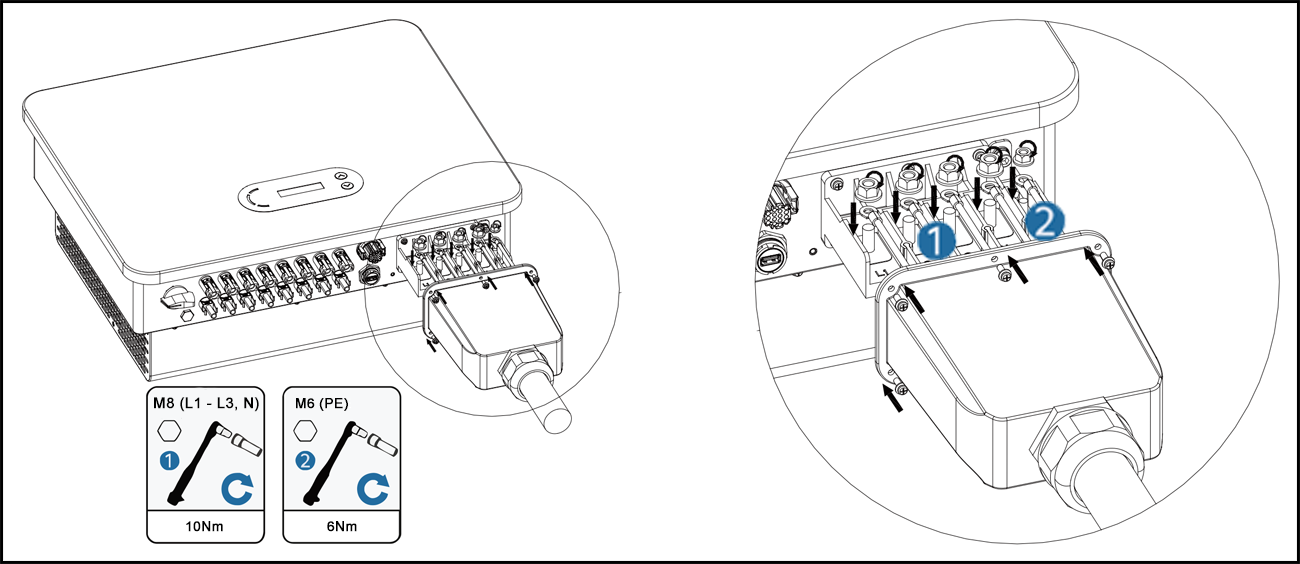

25-50KTL-V3:

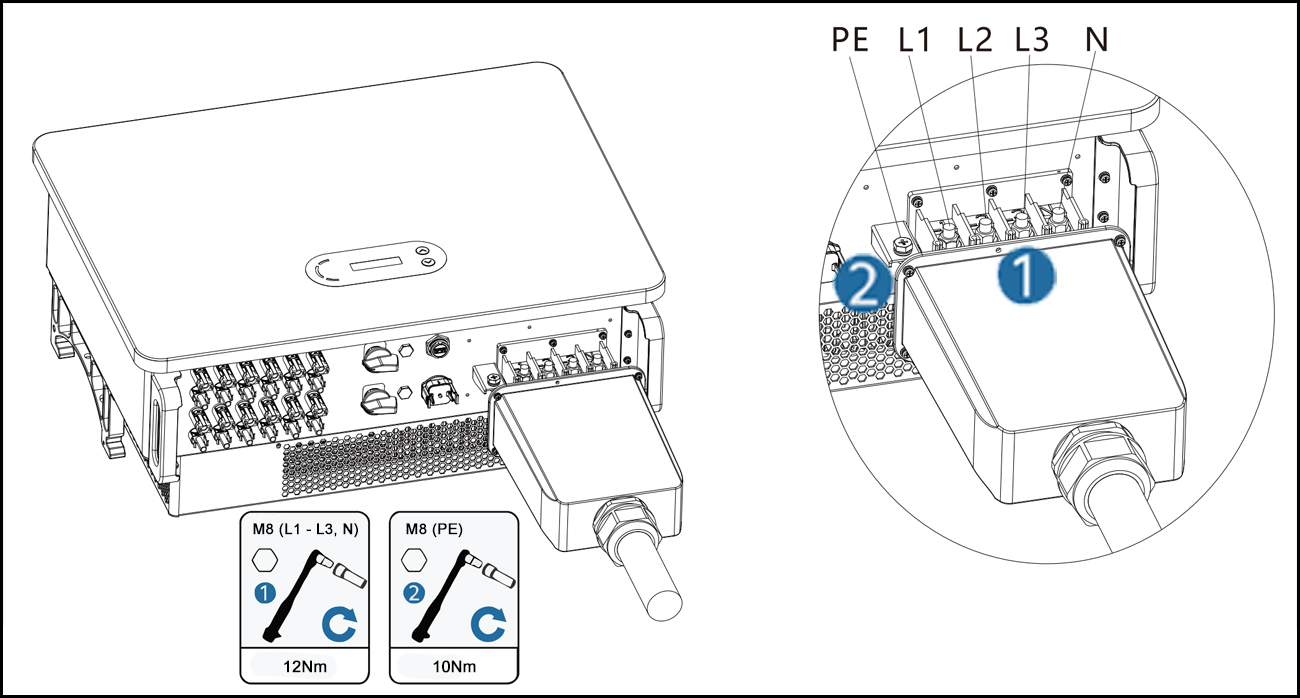

60-80KTL-V3:

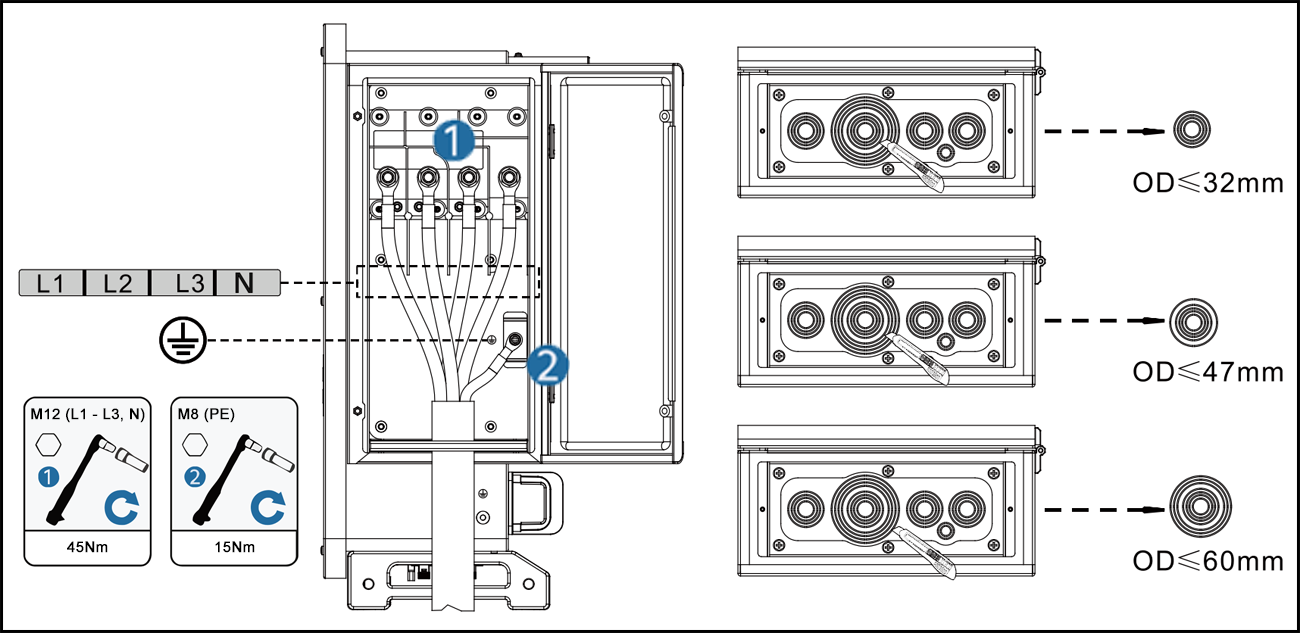

100-110KTL-V4 & 80-110KTL-LV:
