2.) Netzwerkanbindung & Aktualisierung des WiFi-Loggers (Operators)

Urheber: Mergim Morina
Veröffentlicht: 01.10.2023
Letzte Aktualisierung: 02.11.2026

Schritt 2 - Netzwerkanbindung und Aktualisierung des WiFi-Loggers
Schritt 5 - ZBT-5K Aktualisierung

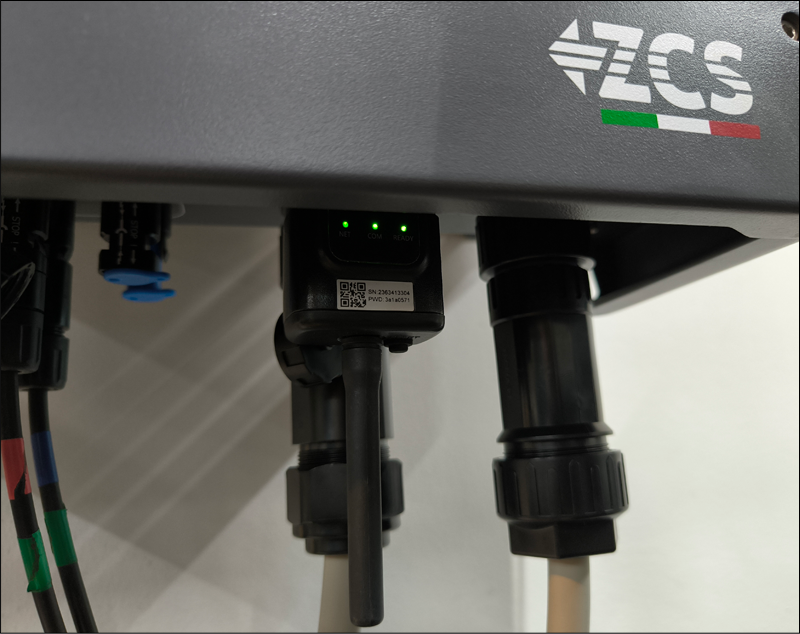

Klemmen Sie den WiFi-Logger an die USB-Schnittstelle des Wechselrichters. Nach einer kurzen Startphase leuchten die LEDs wie folgt:

  • NET (Kommunikation zum AZZURRO Backend) - Aus
  • COM (Kommunikation zwischen Wechselrichter & Logger) -  Ein / Aus (Bei installierter V120005 HYD-Firmware)
  • READY (Datenabtausch) - Blinkt



Starten Sie die AZZURRO Operators App und tippen Sie auf das Submenü "Stick-Logger". Scannen Sie den QR-Code am Logger um die Seriennummer und das Passwort automatisch zu übertragen. Bei Erstnutzung der App müssen Sie zusätzlich noch Zugriffsberechtigungen freigeben. Sollte das automatische Auslesen des QR-Codes fehlschlagen können Sie die Seriennummer und das Passwort des Loggers in den unteren Eingabezeilen manuell eingeben.

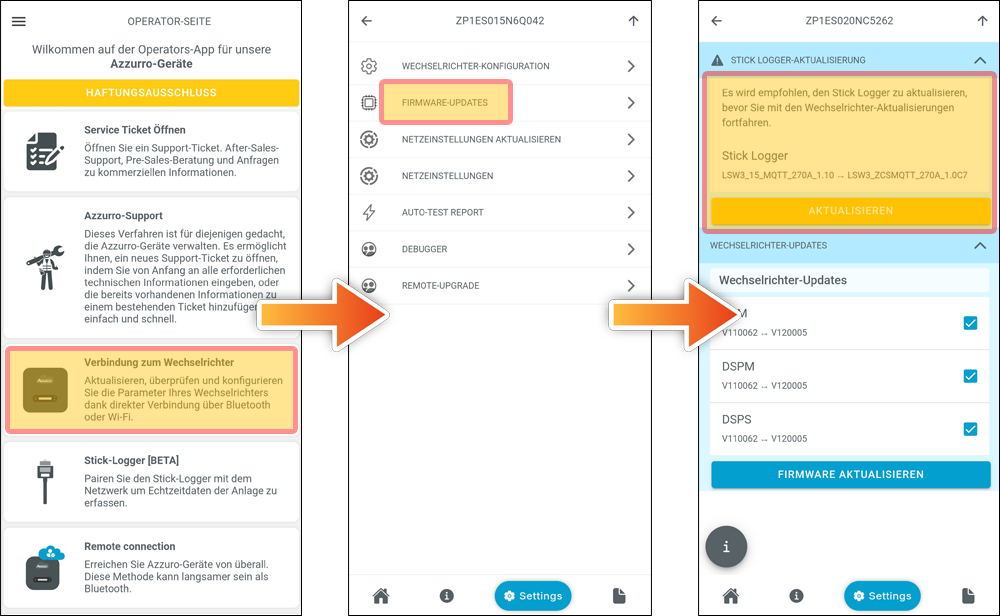

Nach der Kopplung werden Sie zur Konfigurationsseite des Datenloggers geleitet. Am oberen Bildschirmrand wird die aktuellste Firmware-Version zur Installation angeboten. Führen Sie die Aktualisierung durch Tippen auf die Schaltfläche "Jetzt Aktualisieren" aus. Der Installationsvorgang wird auf der App fortlaufend visualisiert. Nachdem Durchführung der installation startet sich der Logger neu. Sie können unter "Erweiterte Details" die im Logger installierte Firmware-Version nachprüfen.



Prüfen Sie die LEDs al Datenlogger, diese sollten wie folgt leuchten:
  • NET (Kommunikation zum AZZURRO Backend) - Aus
  • COM (Kommunikation zwischen Wechselrichter & Logger) - Ein
  • READY (Datenabtausch) - Blinkt



Auf der Konfigurationsseite werden die verfügbaren Drahtlos-Netzwerke angezeigt. Sie können die Liste jederzeit durch Tippen auf das Aktualisierungs-Symbol erneuern und durch das Tippen auf das Informations-Symbol die Netzwerkinformationen anzeigen lassen. Wählen Sie das Netzwerk aus, an dem Sie den Datenlogger koppeln möchten (hier bspw. "Heimnetzwerk"), und geben Sie die Authentifizierungsmethode, die Verschlüsselung und den passenden Netzwerkschlüssel an (NICHT das Passwort des Datenloggers!).

HINWEIS: Die Anbindung des Datenloggers erfolgt nicht über das AZZURRO HUB. Der in den Bildern dargestellte Access Point dient nur zur Visualisierung, sollten Sie das Gerät ebenfalls in der Anlage installiert haben. Wählen Sie stattdessen immer das vorhandene Netzwerk der Anlage direkt aus.

Optional können Sie das Häkchen für die automatische IP-Vergabe entfernen, was Ihnen die Konfiguration einer statischen IP-Adresse ermöglicht:
  • IP-Adresse
  • Subnetzmaske
  • Gateway-Adresse
  • DNS-Adresse

Führen Sie die Netzwerkkopplung durch Tippen auf die Schaltfläche "Jetzt Aktualisieren" aus. Der Vorgang wird auf der App fortlaufend visualisiert. Nachdem Durchführung der installation startet sich der Logger neu.



Nach dem Neustart des Loggers sollten die LED wie folgt leuchten:
  • NET (Kommunikation zum AZZURRO Backend) - Ein
  • COM (Kommunikation zwischen Wechselrichter & Logger) - Ein
  • READY (Datenabtausch) - Blinkt
