Ferntrennung/DRM0 (HYD-Serie)

    Urheber: Mergim Morina
    Letzte Aktualisierung: 02.04.2025

    Mit der DRM0-Funktion kann die Ferntrennung von AZZURRO Wechselrichtern durch Einsatz übergeordneter NA-Schutzeinrichtungen realisiert werden. Durch Unterbruch der Steuerleitung zwischen Wechselrichter und NA-Schutz erhält die Erzeugungseinheit den Befehl, sich unverzüglich vom Netz zu entkoppeln. Der DRM-Port am Hybridwechselrichterbefindet sich an der Unterseite des Gerätes und ist als RJ45-Buchse ausgeführt.

    • DRM0 - Pin5 (potentialbehaftet)
    • GND - Pin6 (0V)

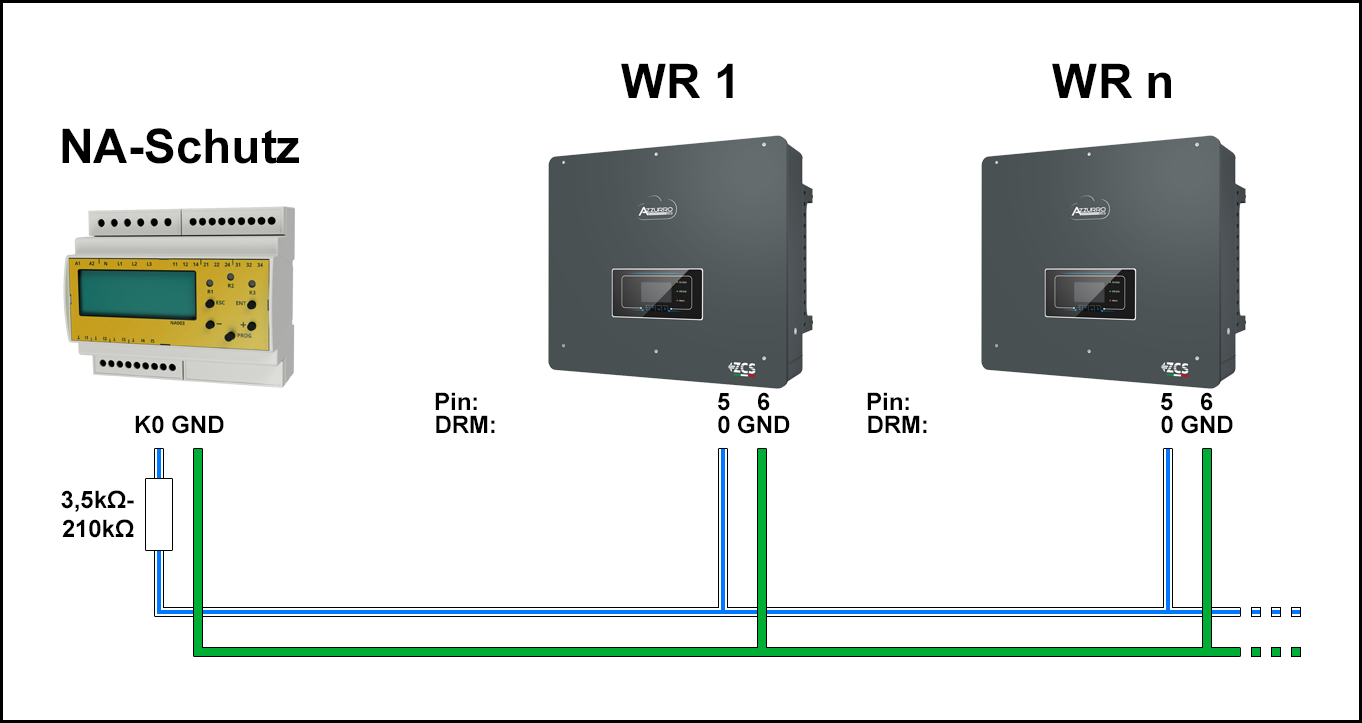

    Der Steuerstromkreis wird an den für die Ferntrennung bereitgestellten Schließkontakt der NA-Schutzeinrichtung angeschlossen. Bei einem auftretenden Netzfehler, Netzausfall oder Defekt am NA-Schutz wird der Steuerstromkreis unterbrochen und der Wechselrichter entkoppelt sich vom Netz. Es können mehrere Wechselrichter, unabhängig vom Modell, parallel an die Steuerleitung angeschlossen werden.

    Für die ausfallsichere Funktion der Ferntrennung muss in der Regel ein Widerstand mit 15kΩ in Serie, vorzugsweise beim NA-Schutz, angeschlossen werden. Der Wechselrichter erlaubt die Rückkopplung ans Netz nur bei Vorhandensein des Steuersignals innerhalb eines bestimmten Potentialbereiches. Bei langen Leitungsdistanzen kann es erforderlich sein, einen niedrigeren Widerstandswert zu verwenden (~4,7kΩ - 15kΩ).



    Navigieren Sie auf Erweitere Einstellungen > Logikschnittstelle um die DRM0-Funktion zu aktivieren. Alternativ kann diese auch in der AZZURRO Operators App unter Einstellungen > Netzeinstellungen > DRM0 aktiviert werden - DRM0 - Entkopplungssteuerung




    Bei Auslösung der Ferntrennung wird der Zustand "DRM0" an Display wiedergegeben, als aktuelle Fehlermeldung wird "ID163 - DRMs0Shutdown" angezeigt. Während diesen Zustands läuft die Anlage bei aktivierten EPS-Modus im Inselbetrieb gestützt durch Batteriespeicher und PV-Erzeugung weiter. Wird der Kreis wieder vom zentralen NA-Schutz geschlossen, koppelt sich der Hybridwechselrichter wieder ans Netz.
