Simultane Abregelung von HYD und KTL

    Urheber: Mergim Morina
    Veröffentlicht: 18.01.2026

    Die direkte Verkettung von AZZURRO HYD und KTL Wechselrichtern ist nicht möglich. Modelle der KTL-Serien schalten sich bei fehlender DC-Erzeugungsleistung ab um keinen Standby-Verbrauch während der Nacht zu beziehen. Dabei wird das Spannungsniveau an den Steuerkontakten gedrückt und DRM5 an den HYD-Modellen ausgelöst. Es ist generell auszugehen, dass der Wert des DRM-Zustandes nach installation der Länderkennung auf 0%Pn gesetzt wird. Das Resultat ist ein Entladestopp des Batteriespeichers, die benötigte Energie für die Verbraucher wird vom Netz bezogen.

    Um dies zu verhindern, müssen für
    • HYD ZP2
    • HYD ZP3
    • KTL
    jeweils separate Steuerbusse verlegt werden. Verwenden Sie für eine solche Verschaltung zusätzliche Koppelrelais.

    Koppelrelais werden in Serie zu den Schaltkontakten des Rundsteuerempfängers an eine Spannungsquelle angeschlossen. Achten Sie die Belastbarkeit der Schaltkontakte des Rundsteuerempfängers! Für die Betriebssicherheit sollen bei Versorgung mit Gleichspannung Freilaufdioden parallel zu den Spulenanschlüssen installiert werden.

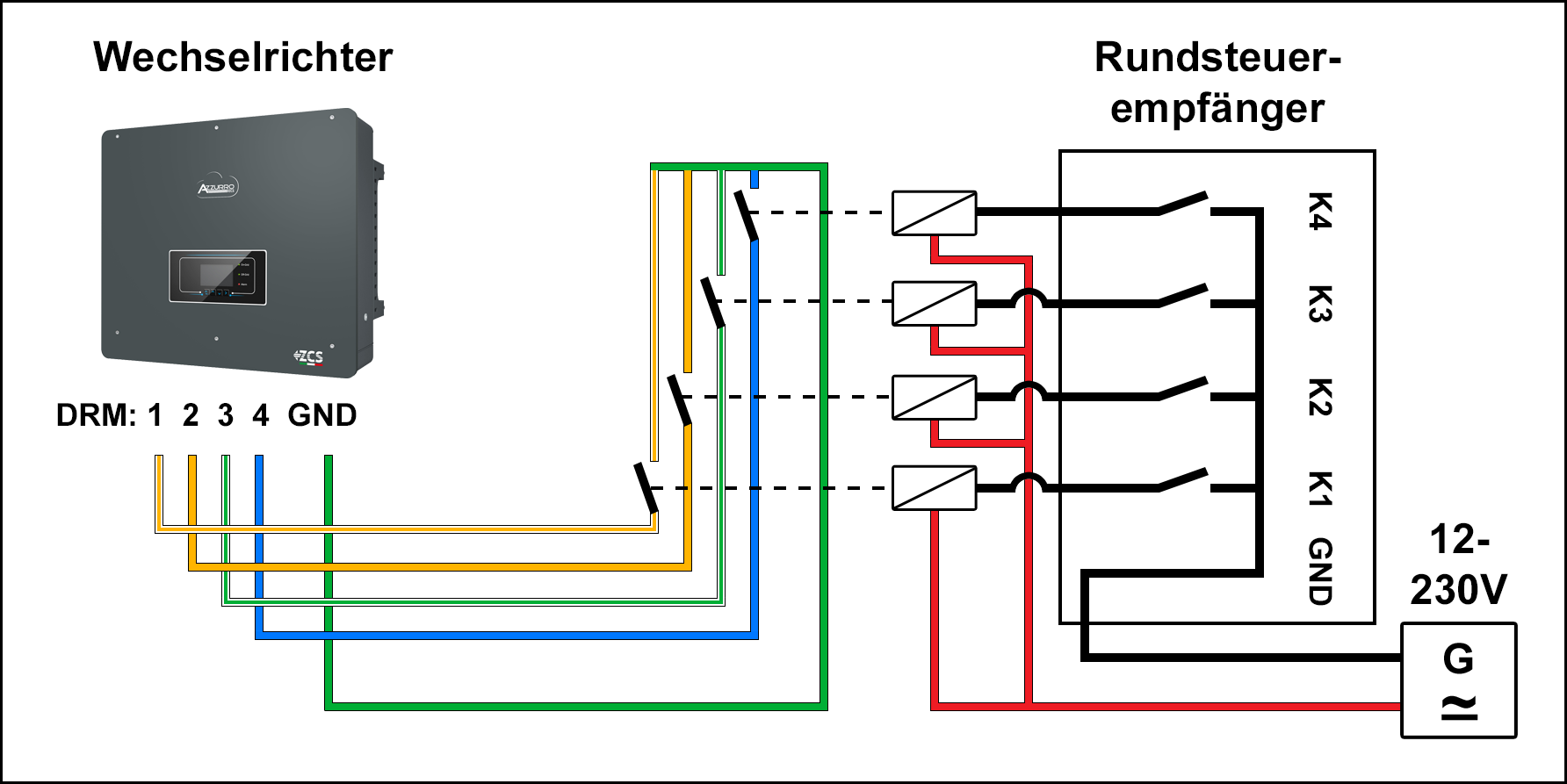

    Beispiel:
    K1 erhält den Befehl über Fernwirktechnik den Schließerkontakt zu schalten. Das in Serie installierte Koppelrelais zieht an und dessen Schließerkontakt schließt den Steuerstromkreis, was zur Abregelung des Wechselrichters führt.



    Beispiel:
    Drei unterschiedliche Steuerbusse werden mithilfe eines Koppelrelais per Rundsteuerempfänger-Kontakt geschalten. Die Masseleitungen (GND) können zusammengeschlossen werden.
