Rundsteuerempfänger mit Öffnerkontakten

Zur Drahtbruchsicherung erfordern einige Netzbetreiber die Nutzung von Rundsteuerempfängern mit Öffnerkontakten. Der direkte Anschluss der von den Wechselrichtern ausgehenden Steuerstromkreise führt zur Fehltriggerung. Um dies zu vermeiden wird die Nutzung zusätzlicher Koppelrelais vorausgesetzt.

Koppelrelais werden in Serie zu den Schaltkontakten des Rundsteuerempfängers an eine Spannungsquelle angeschlossen. Achten Sie die Belastbarkeit der Schaltkontakte des Rundsteuerempfängers! Für die Betriebssicherheit sollen bei Versorgung mit Gleichspannung Freilaufdioden parallel zu den Spulenanschlüssen installiert werden.

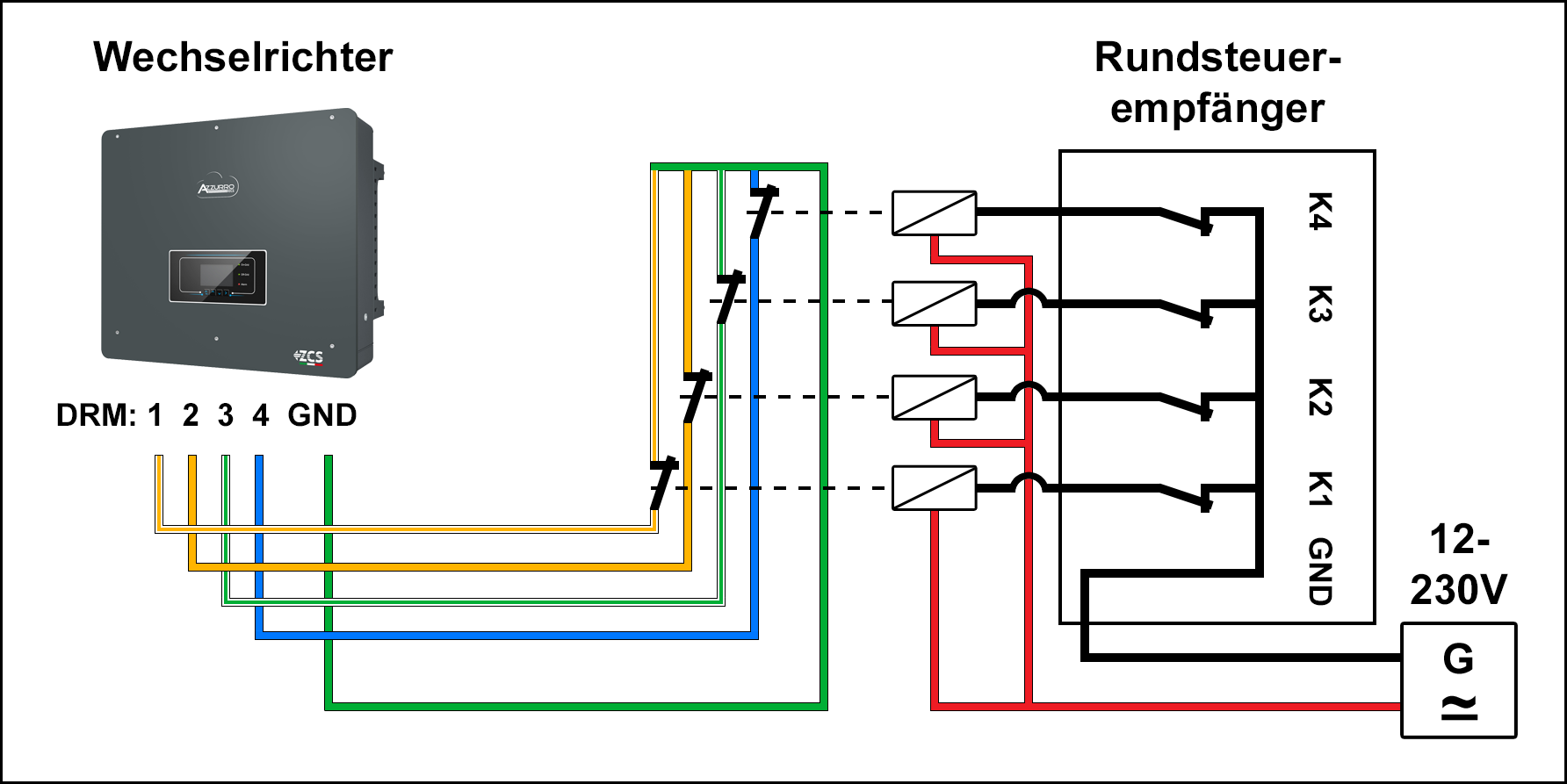

Beispiel:
K1 erhält den Befehl über Fernwirktechnik den Öffnerkontakt zu schalten. Das in Serie installierte Koppelrelais fällt ab und dessen Öffnerkontakt schließt den Steuerstromkreis, was zur Abregelung des Wechselrichters führt.
