Urheber: Mergim Morina
Um die Wallbox mit dem Connext zu verbinden müssen folgende Schritte getätigt werden:

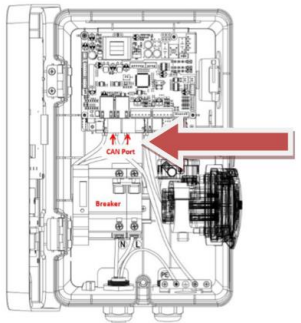

Verwenden Sie für die CAN-Verbindung ein RJ45 Patchkabel. Führen Sie dieses durch die Zugentlastung der Wallbox und klemmen Sie die Buchse an den CAN-Port der Platine an. Bei mehreren Wallboxen können Sie die Verbindung durch den zweiten verfügbaren CAN-Port schleifen. Entmanteln Sie die Leitung und benutzen Sie die blaue und weiß-blaue Adern für die CAN-Leitungen zum Connext (Pin 7 und 8 für CAN-H und CAN-L respektive).

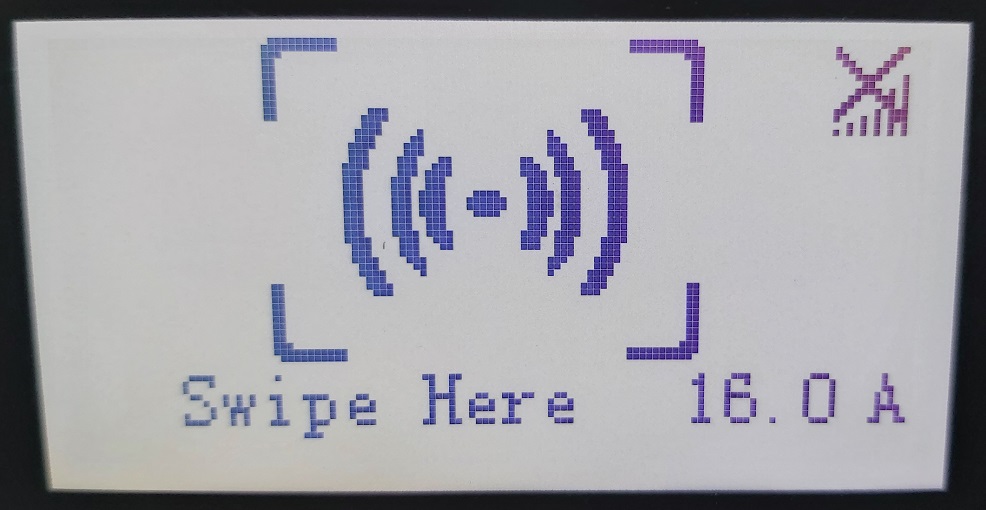

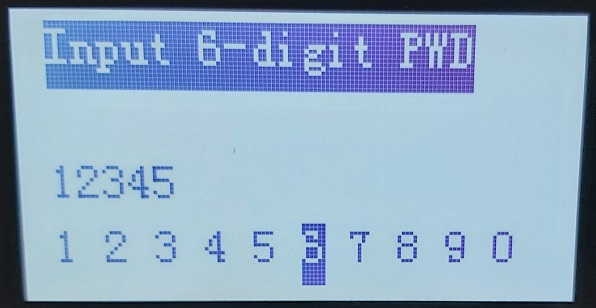

Halten Sie die "Bestätigen"-Taste ganz rechts für 3 Sekunden gedrückt. Sie werden aufgefordert das Passwort einzugeben - 123456.
Wählen Sie mit den Cursor-Tasten die Nummer aus und drücken Sie auf "Bestätigen" um auf die nächste Stelle zu springen.

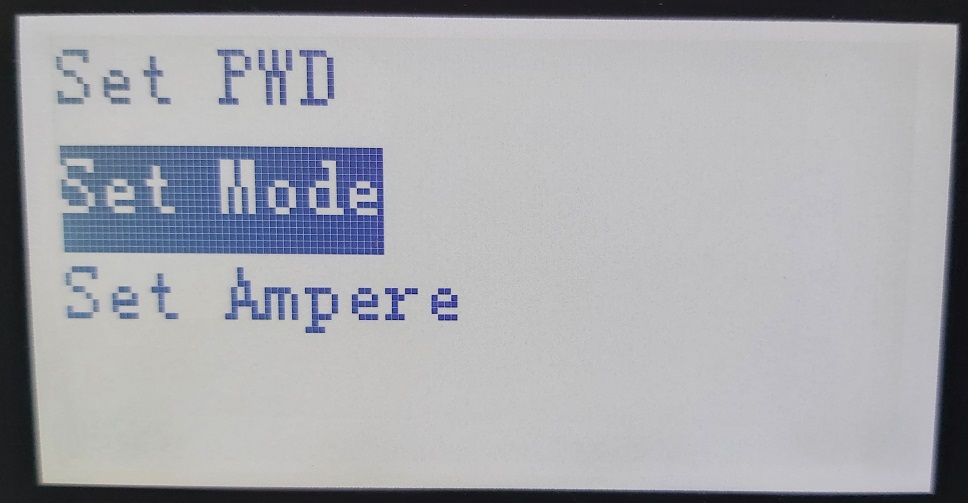

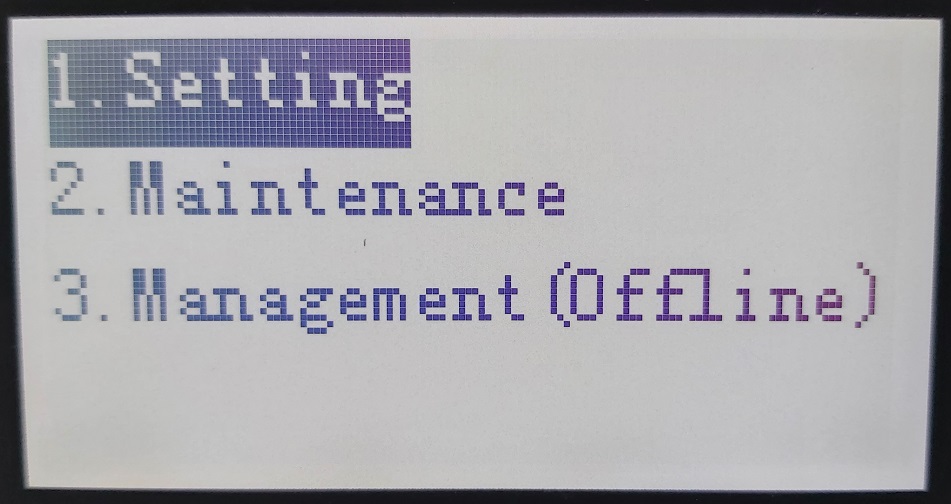

Im Hauptmenü gehen Sie auf "1. Setting" und wählen anschließend "Set Mode" aus.

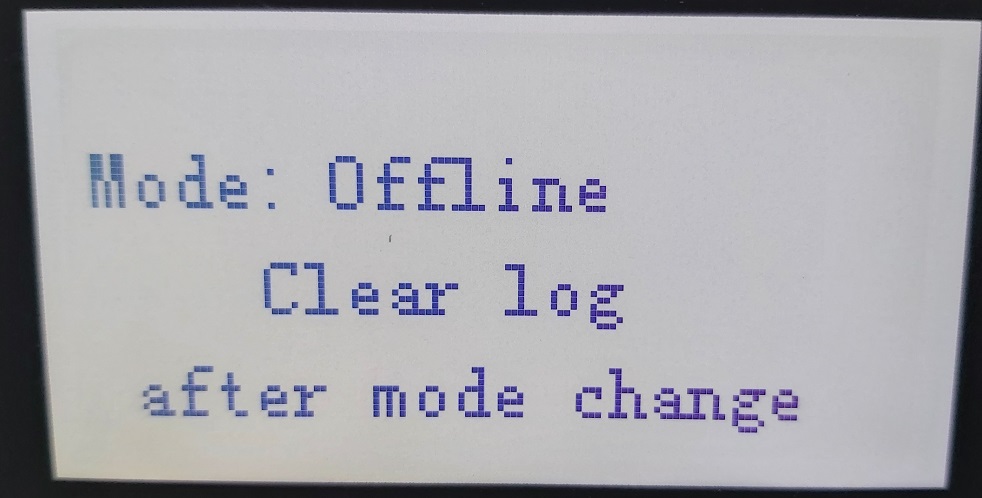

Ihnen wird der derzeit eingestellte Arbeitsmodus "Offline" angezeigt. Stellen Sie sicher, dass die CAN-Verbindung zum Connext bereits besteht und dieses in Betrieb ist.
Wählen Sie "Plug & Play" aus und bestätigen die Auswahl. Die Wallbox startet neu und ist für die Anbindung vorbereitet.
Ihnen wird der derzeit eingestellte Arbeitsmodus "Offline" angezeigt. Stellen Sie sicher, dass die CAN-Verbindung zum Connext bereits besteht und dieses in Betrieb ist.
Wählen Sie "Plug & Play" aus und bestätigen die Auswahl. Die Wallbox startet neu und ist für die Anbindung vorbereitet.
Nach erfolgreicher Anbindung an die App und Testladen am Auto kann die Wallbox wieder in den Offline-Modus gesetzt werden. Somit ist die Ladung des Kundenautos sowohl mit der Azzurro Systems App als auch RFID-Karte möglich und die Wallbox kann auch in öffentlich zugänglichen Bereichen wie z.B. Carports verwendet werden.

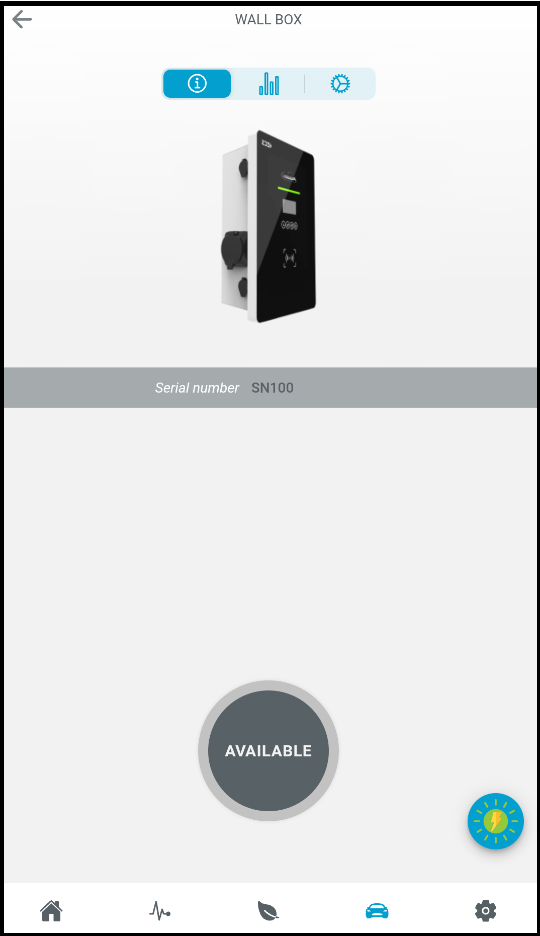

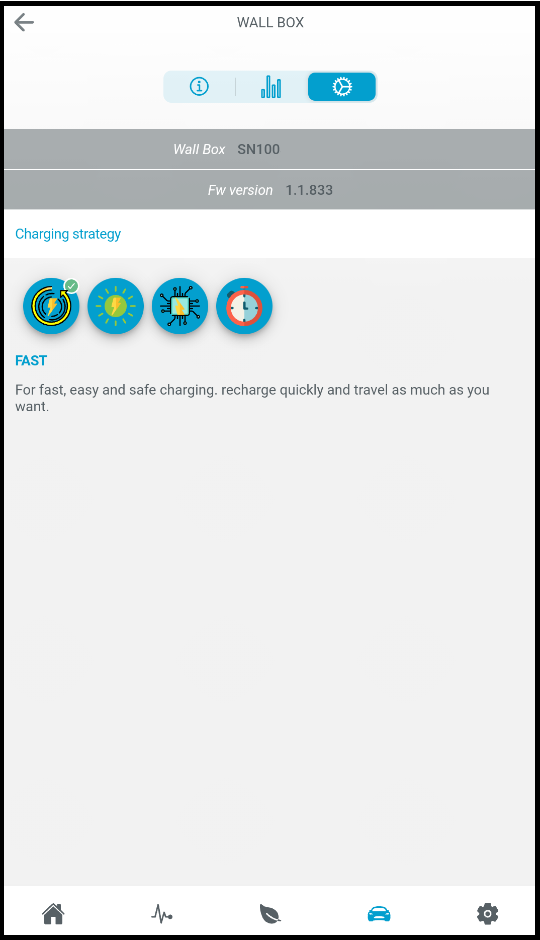

Auf der App ist nun eine weitere Auswahl für die Wallbox(en) hinzugefügt worden. Von dort können die Ladevorgänge gestartet/angehalten, die Daten der einzelnen Ladesessions nachverfolgt und die Ladestrategien angepasst werden.
