Anlagenerstellung und Monitoring (Combox)

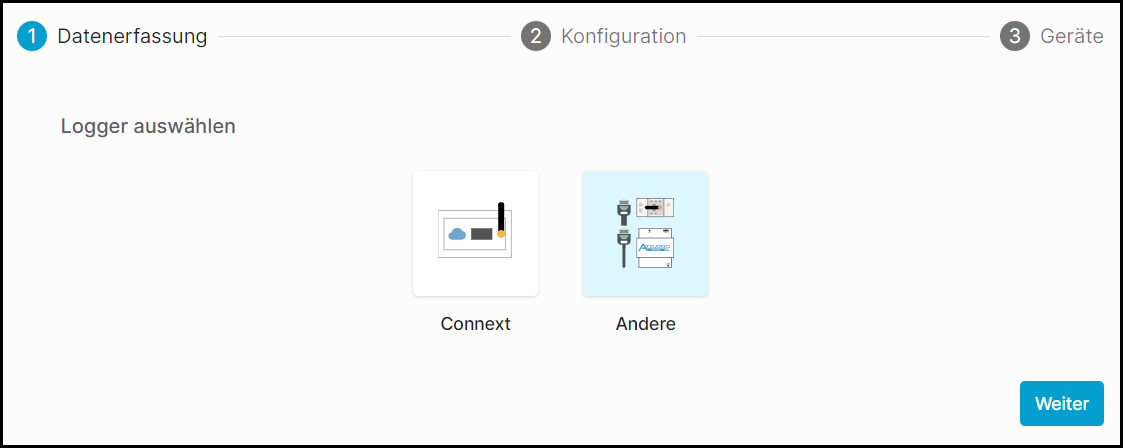

Wählen Sie den Typ der Datenerfassung aus. Wenn Sie kein Connext nutzen und stattdessen Datenlogger an den Wechselrichtern angeschlossen haben, wählen Sie die rechte Schaltfläche und klicken auf "Weiter".

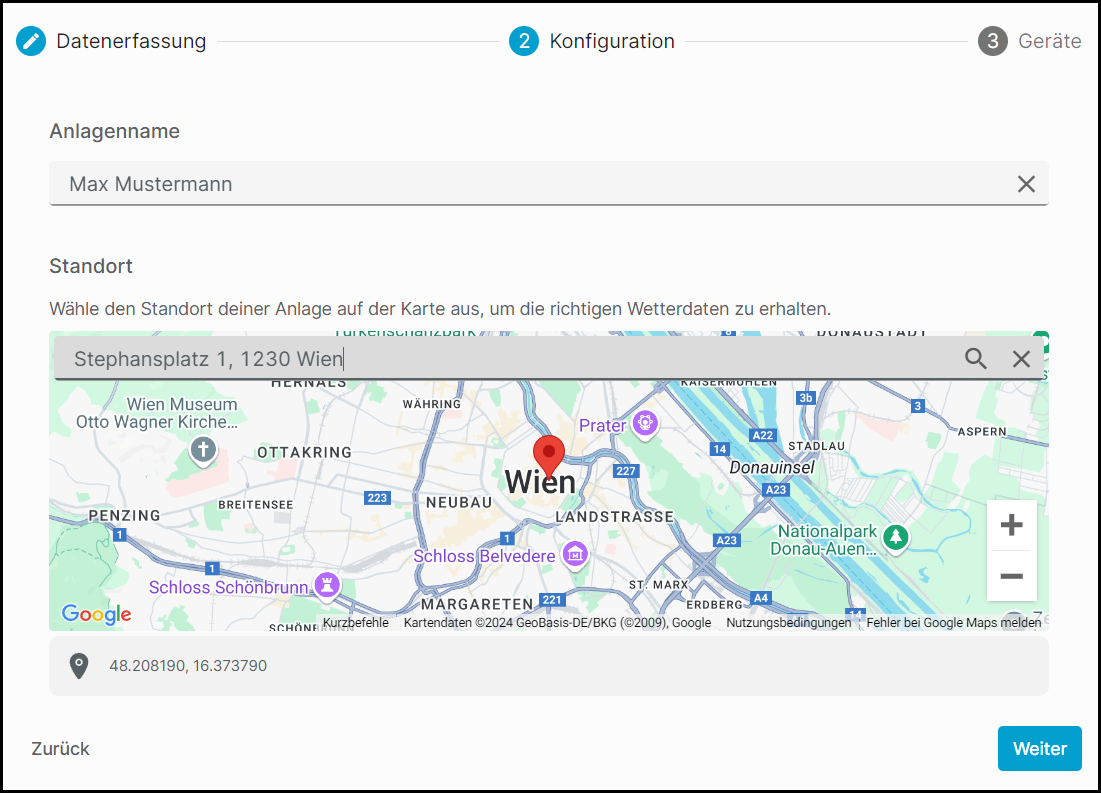

Vergeben Sie der Anlage einen Namen, wahlweise den Familiennamen des Anlagenbesitzers, die Straßenadresse des Standortes oder die Seriennummer des (Hybrid)-Wechselrichters. Geben Sie in die Adresszeile die Adresse der Anlage an um Wetterdaten zu erhalten. Das Format "Straße Nummer, PLZ Ortschaft" ist sehr genau zur Zielbestimmung. Klicken Sie anschließend auf "Weiter".

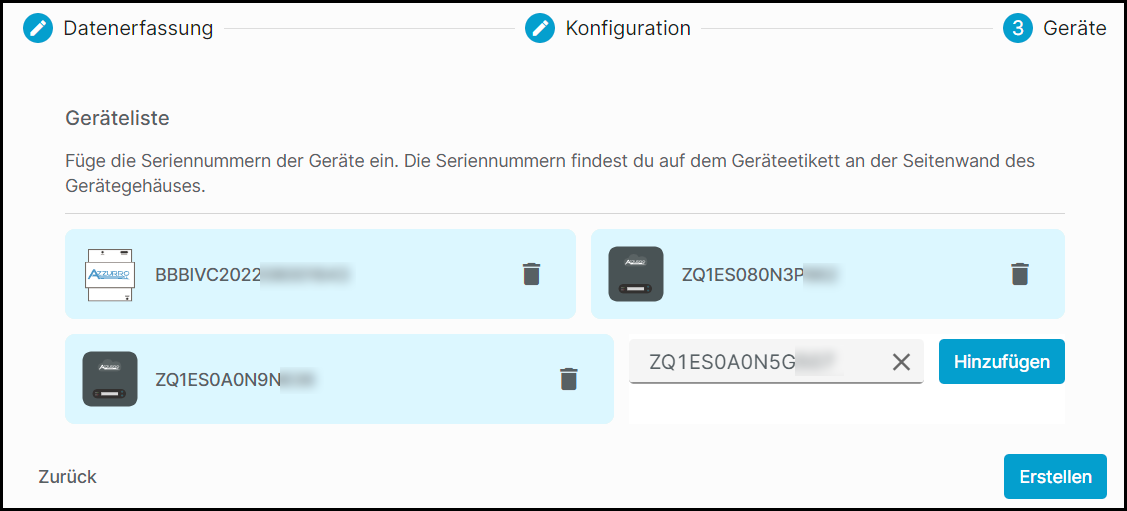

Geben Sie nun die Seriennummern der hinzuzufügenden Geräte ein. Es kann nach Inbetriebnahme der Logger bis zu 10 Minuten dauern, bis das System die Seriennummern erkennt. Mit Klicken auf "Weiter" wird die Anlage erstellt.

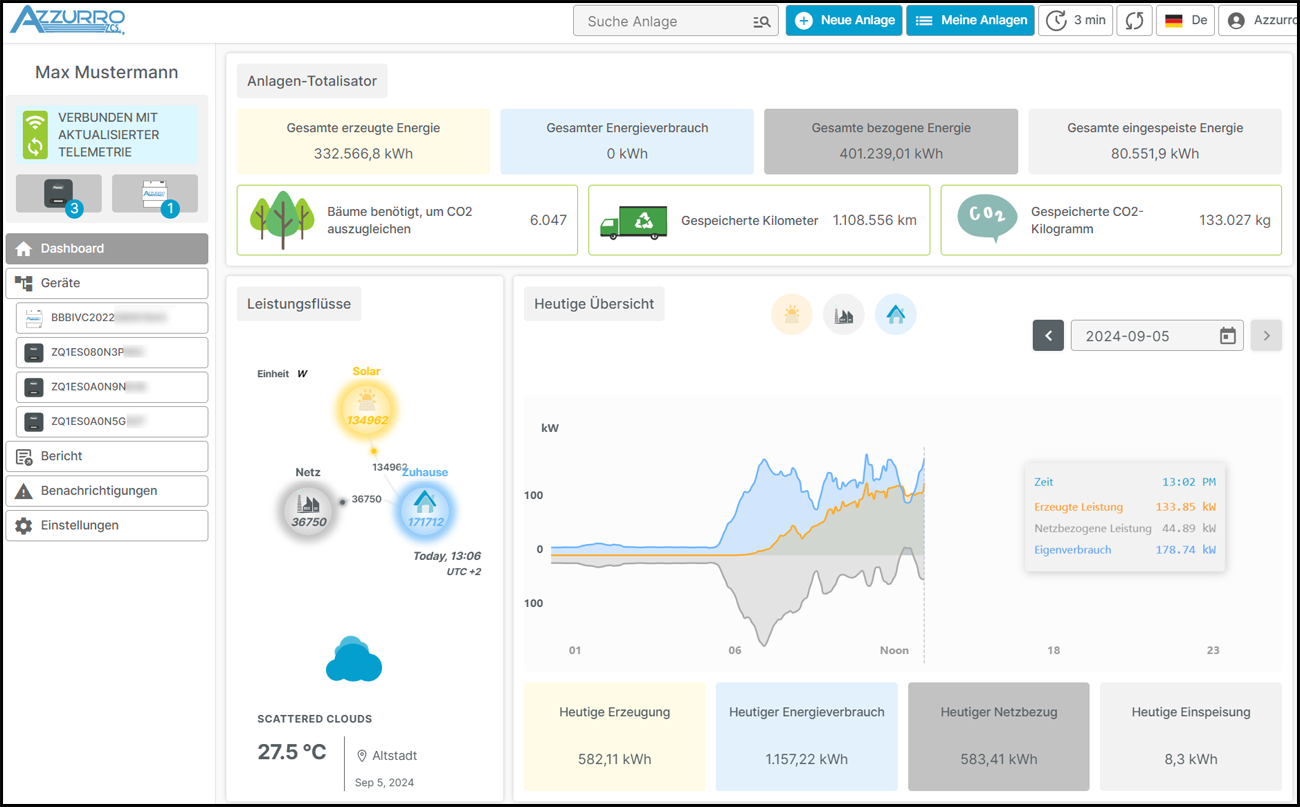

Sie befinden sich nun auf dem Dashboard. Von hier aus erhalten Sie einen Überblick über die Produktionswerte der gesamten Anlage.

Von oben angefangen finden Sie die folgenden Rubriken:

• Produktionsdaten der Gesamtlaufzeit sowie Fakten zur Umweltverträglichkeit der Anlage
• Animation der momentanen Leistungsflüsse
• Laufdiagramm mit Tageswerten der Leistungen und Energie (Datum auswählbar
• Pie-Charts über die Bezugsquellen des Eigenverbrauchs und Verwertung der Produktion
• Balkendiagramm für die monatliche/jährliche Energieübersicht

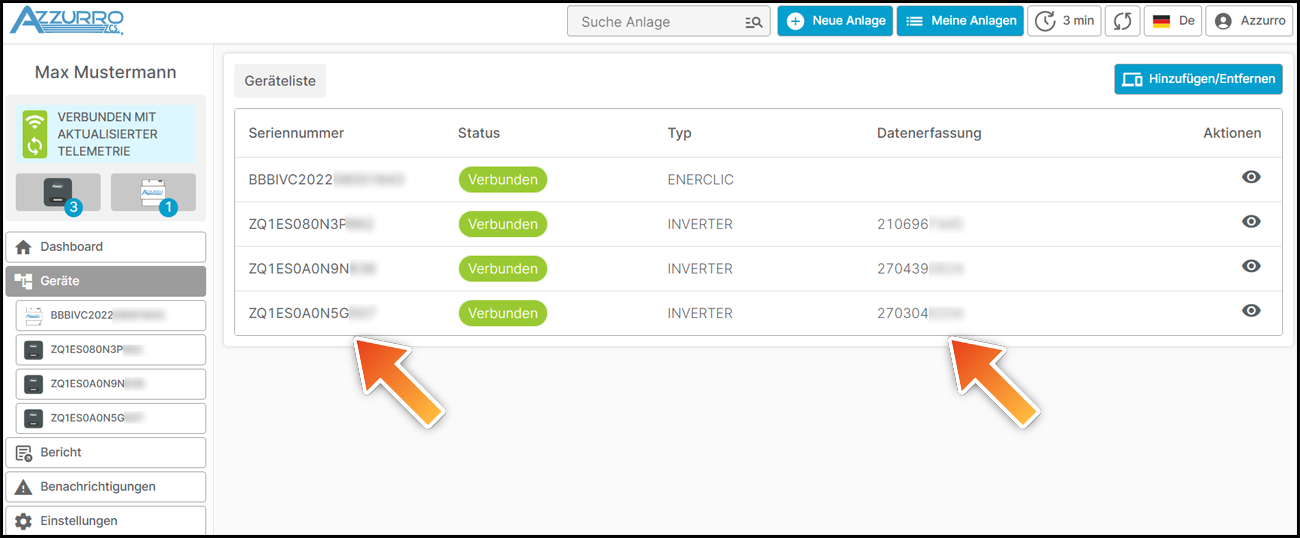

Unter dem Tab "Geräte" finden Sie die hinterlegten Seriennummern der Wechselrichter und der Logger. Stellen Sie bei einer Anfrage an den technischen Support die Loggernummern bereit, damit sich dieser unverzüglich mit den Geräten remote verbinden kann. Gehören Geräte gewechselt oder entfernt, klicken Sie auf "Hinzufügen/Entfernen" und bearbeiten Sie die Geräteliste entsprechend.

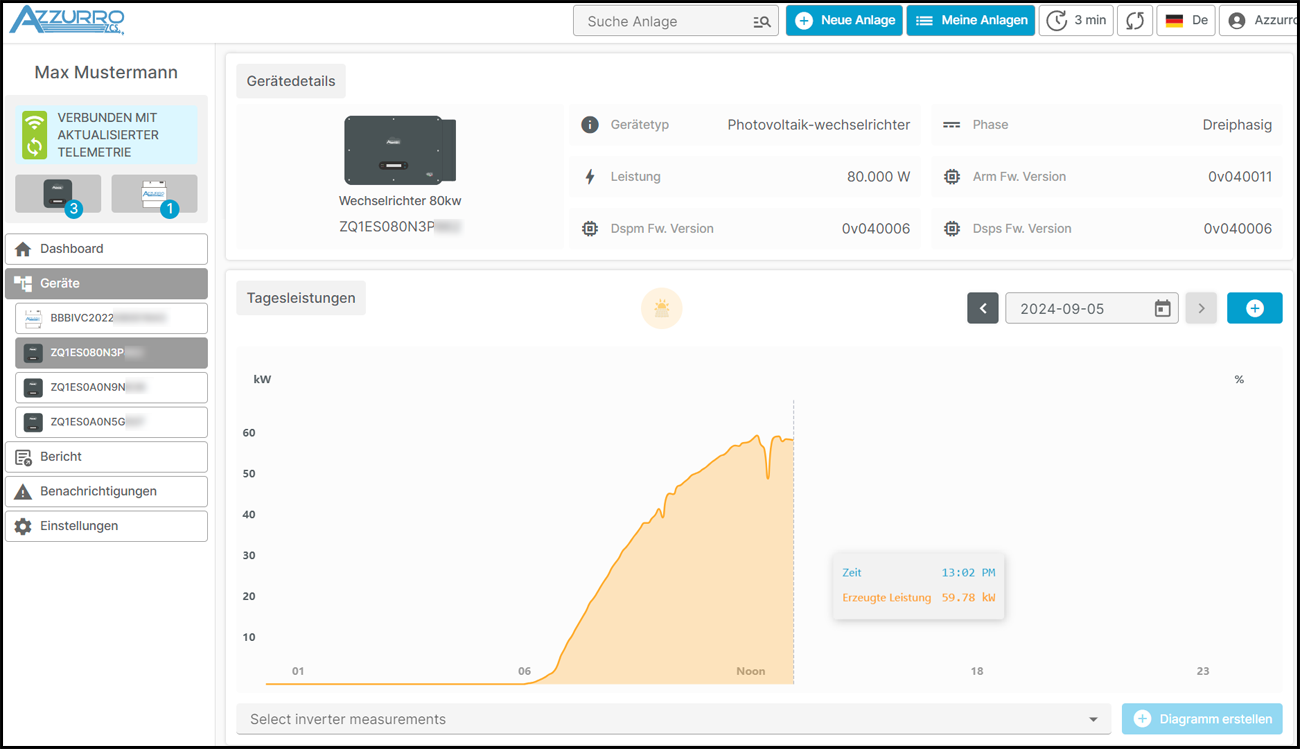

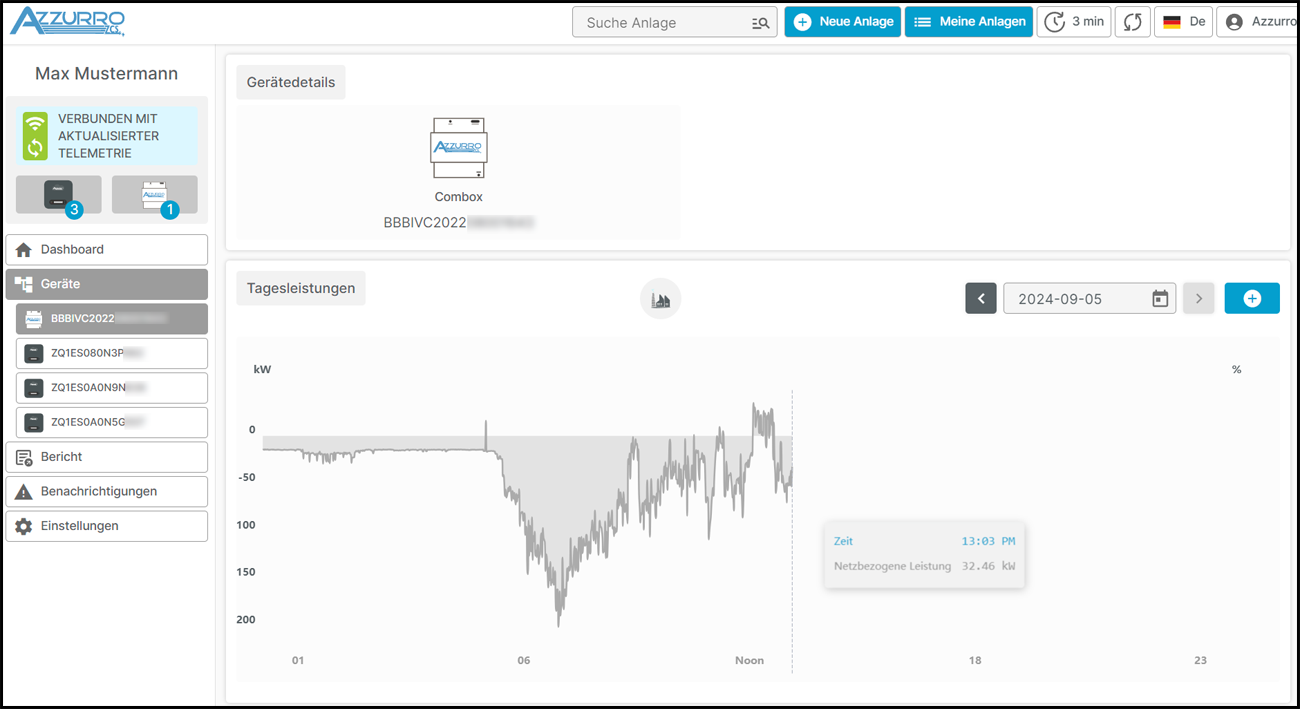

Auf Klicken der einzelnen Seriennummern erhalten Sie die vereinzelten Produktions-, Batterie- und Energiedaten des Gerätes. Sie haben auch die Möglichkeiten, weitere Parameter wie z.B. die Erzeugnis externen Erzeugungsanlagen (gemessen über Energy-Meter positioniert an deren Zuleitungen) anzeigen zu lassen. Klicken Sie auf "Select Inverter Measurements", wählen Sie die Parameter aus und klicken Sie auf "+ Diagramm erstellen".

Für ein genaues Erfassen der Monitoringdaten ist zu sorgen, dass die Verbindungsqualität der Logger zum Firmen-/Anlagennetzwerk ausreichend stabil ist. Abbrüche führen zum Datenverlust und können nicht wiederhergestellt werden. In Kellergeschossen oder Räumen mit dicken Betonwänden sollten bevorzugt Ethernetlogger verwendet werden.

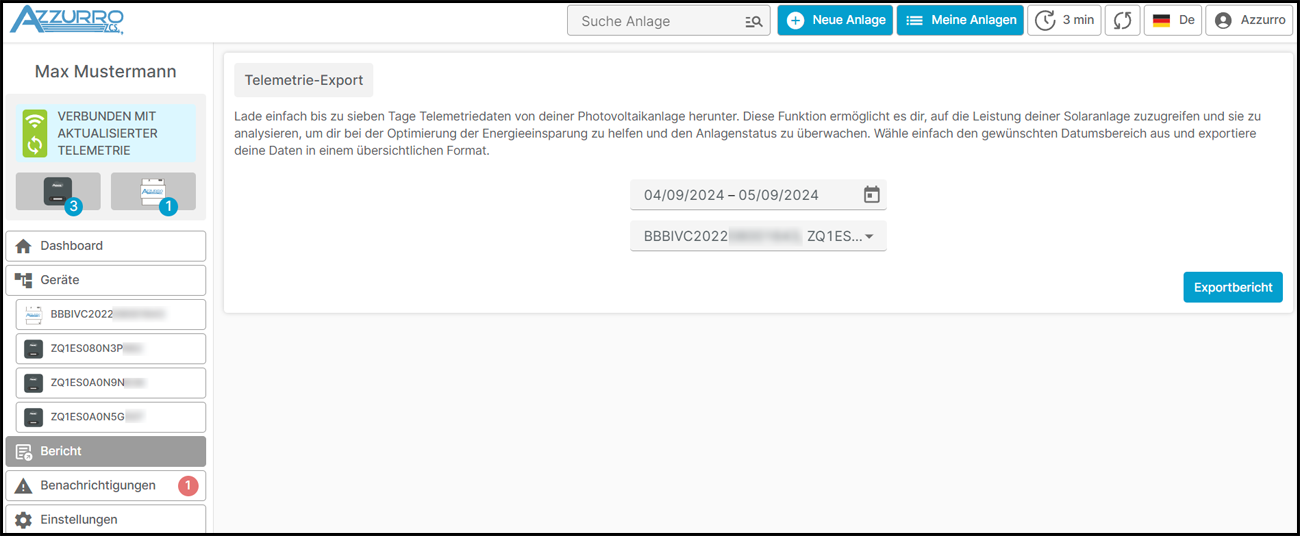

Im Bereich "Bericht" können Sie sieben-tägige Exportberichte der verbundenen Geräte erstellen lassen. Wählen Sie die Zeitspanne aus und klicken Sie anschließend auf "Exportbericht".

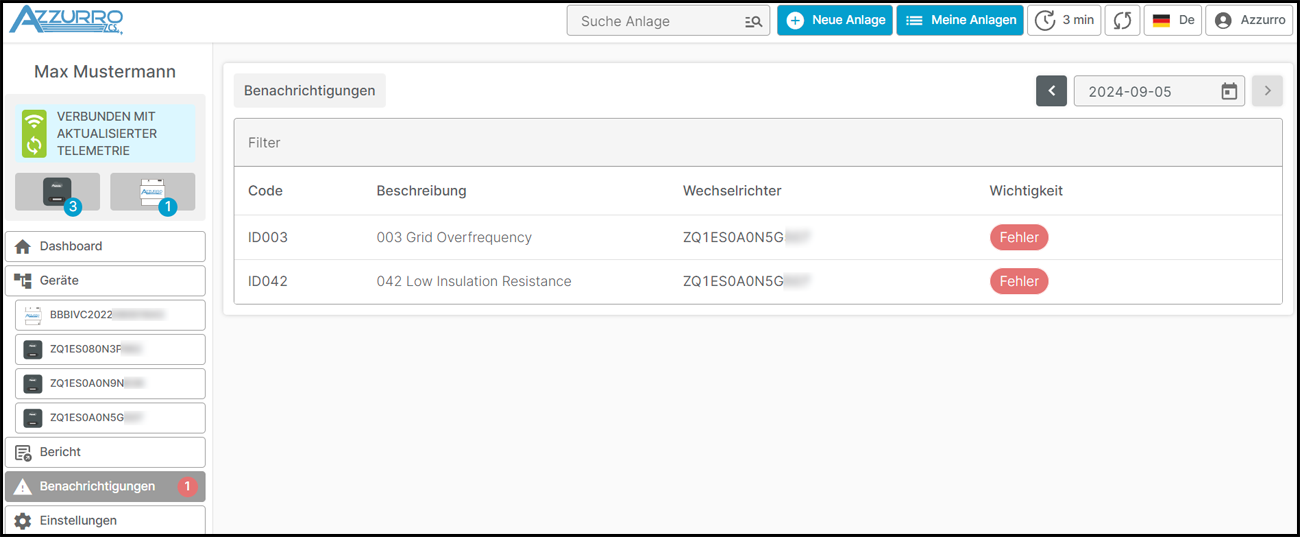

Unter "Benachrichtgungen" werden Ihnen die momentan anliegenden Warn- und Fehlermeldungen der Wechselrichter angezeigt. In diesem Beispiel hat sich einer der Wechselrichter aufgrund niedrigen Isolationswert der PV-Anlage vom Netz getrennt.

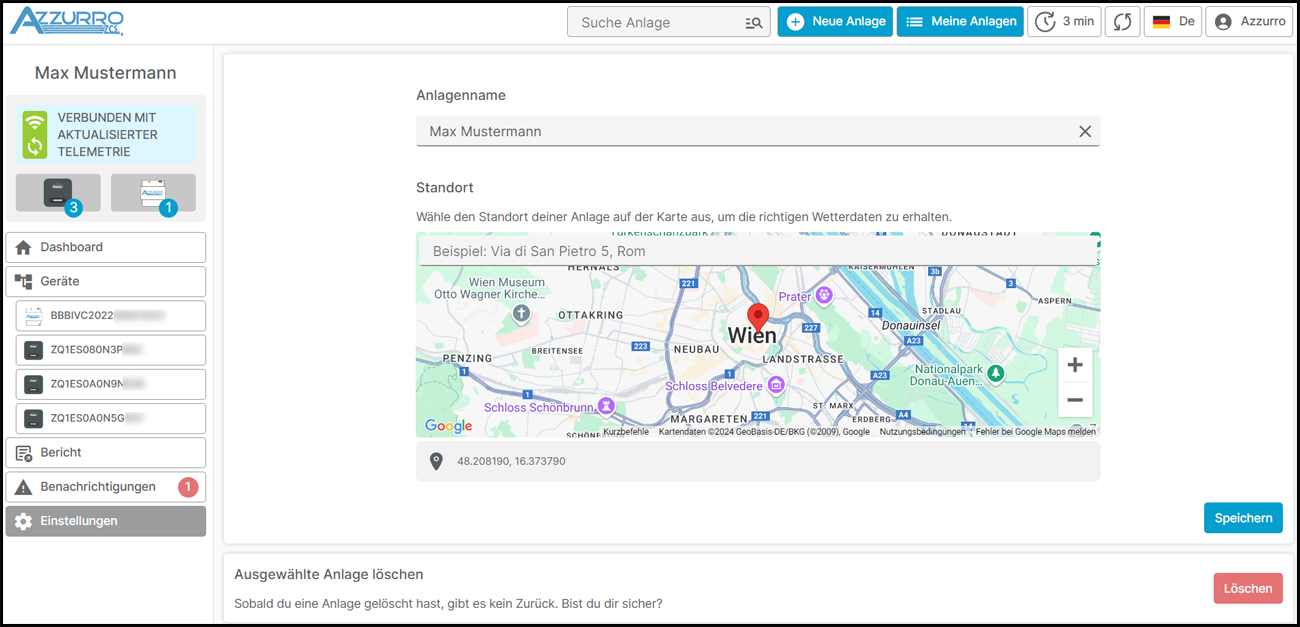

Im Bereich "Einstellungen" können Sie den Namen und Standort der Anlage nochmals anpassen oder diese komplett entfernen.
