Letzte Aktualisierung: 24.03.2025
Der Paragraph §14a des Energiewirtschaftsgesetzes sieht die Abregelung der Bezugsleistung von steuerbaren Verbrauchereinheiten über 4,2kW vor. So soll die Netzstabilität gewährleistet und Netzengpässe vermieden werden. Im Selbstnutzungsmodus werden die Batterien mit Gleichstrom von der PV-Anlage beladen. In Situationen, in denen der Batteriespeicher auf die Gefahr läuft, tiefentladen zu werden (z.B. längere Betriebsperioden ohne PV-Erzeugung im Winter), wird der benötigte Netzbezug zur Notbeladung auf max. 2kW begrenzt. Dies gilt ebenfalls für Kaskaden mit zwei Hybridwechselrichtern (max. 4kW). Diese Anleitung gibt Aufschluss, wie eine Abregelung an unseren Hybridwechselrichtern ausgeführt werden kann. ZCS AZZURRO wird hinsichtlich dieser Thematik zukünftig weitere Steuerungsmöglichkeiten durch Neuprodukte oder Geräteupdates bereitzustellen.
Abregelung über dem DRM-Port (statische Abregelung):

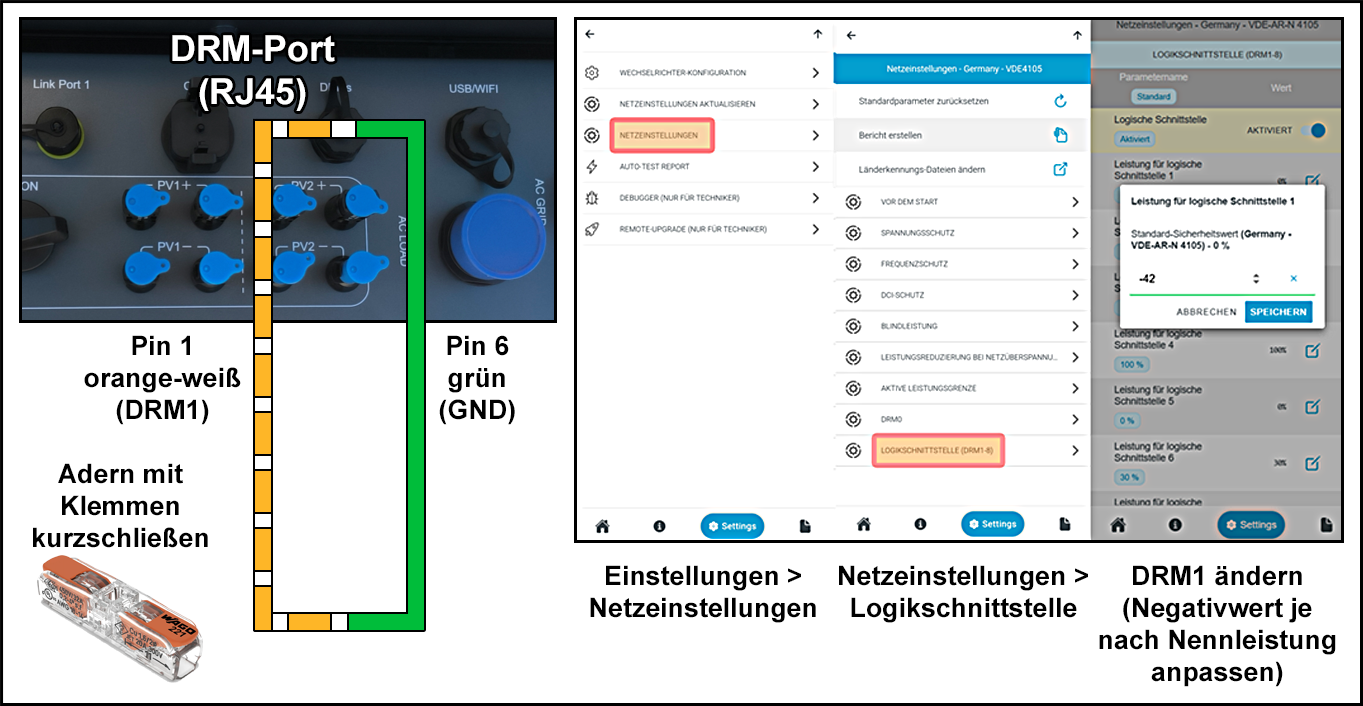

Diese Methode kann für Hybridwechselrichter angewendet werden, an welchen kein Anschluss an einem Rundsteuerempfänger vorgesehen ist. Schneiden Sie ein 10cm langes Netzwerkkabel an und crimpen Sie auf einer Seite einen RJ45-Stecker an. Legen Sie auf der anderen Seite die orange-weiße sowie grüne Ader frei und schließen beide z.B. mit einer Wago-Klemme kurz. Der Wechselrichter wird somit permanent in den Schaltmodus "DRM1" versetzt.
Diese Methode kann für Hybridwechselrichter angewendet werden, an welchen kein Anschluss an einem Rundsteuerempfänger vorgesehen ist. Schneiden Sie ein 10cm langes Netzwerkkabel an und crimpen Sie auf einer Seite einen RJ45-Stecker an. Legen Sie auf der anderen Seite die orange-weiße sowie grüne Ader frei und schließen beide z.B. mit einer Wago-Klemme kurz. Der Wechselrichter wird somit permanent in den Schaltmodus "DRM1" versetzt.
Koppeln Sie Ihr Smartphone mit dem Wechselrichter über die AZZURRO Operators App. Navigieren Sie zu Einstellungen > Netzeinstellungen > Logikschnittstelle und ändern Sie den Parameterwert des DRM1. Ein negativer Wert bestimmt den maximalen Bezugswert zur Beladung Ihrer Batterie aus dem Netz. Die folgenden Werte gelten für ein einzelnes Gerät. Bei Hybrid-Kaskaden sind die Werte entsprechend der Anzahl der verbundenen Geräte mit eigenem Batteriespeicher zu teilen.
Kontrollieren Sie anschließen die Beladung des Speichers mit reinem Netzbezug und getrennter PV-Erzeugung. Es empfiehlt sich, den Parameterwert um 0-1 - 0,3 % weiter runterzusetzen, wenn die Begrenzung von 4,2kW überschritten wird. Beachten Sie, dass bei einem nachträglichen Anschluss an einem Rundsteuerempfänger der Parameter wieder auf den ursprünglichen Wert (meist 0%) umgeändert werden muss. Eine simultane Nutzung ist hier nicht möglich.
- HYD5000 ZSS -> -84% (zzgl. Abzug von -0,1 bis -0,3%)
- HYD6000 ZSS -> -70% (zzgl. Abzug von -0,1 bis -0,3%)
- HYD8000 ZSS -> -52,2% (zzgl. Abzug von -0,1 bis -0,3%)
- HYD10000 ZSS -> -42% (zzgl. Abzug von -0,1 bis -0,3%)
- HYD15000 ZSS -> -28% (zzgl. Abzug von -0,1 bis -0,3%)
- HYD20000 ZSS -> -21% (zzgl. Abzug von -0,1 bis -0,3%)
Kontrollieren Sie anschließen die Beladung des Speichers mit reinem Netzbezug und getrennter PV-Erzeugung. Es empfiehlt sich, den Parameterwert um 0-1 - 0,3 % weiter runterzusetzen, wenn die Begrenzung von 4,2kW überschritten wird. Beachten Sie, dass bei einem nachträglichen Anschluss an einem Rundsteuerempfänger der Parameter wieder auf den ursprünglichen Wert (meist 0%) umgeändert werden muss. Eine simultane Nutzung ist hier nicht möglich.
Einstellung durch den Support (statische Abregelung):

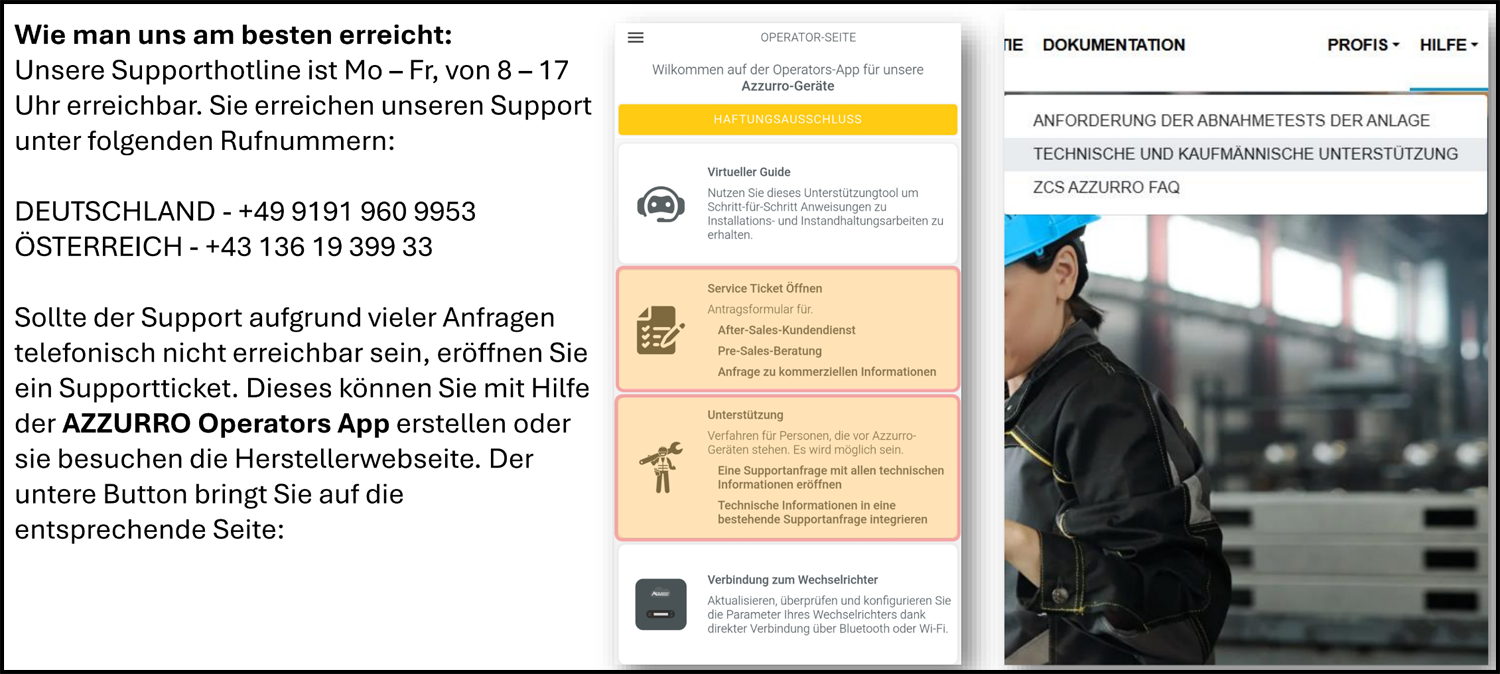

Wenn der DRM-Port bereits durch Anschluss eines Rundsteuerempfängers besetzt ist, kann die Einstellung einer Abregelung über Remotezugriff des Supportteams erfolgen. Dazu erstellen Sie ein Support-Ticket über die AZZURRO Operators App oder der Herstellerwebseite. Hinterlegen Sie die Seriennummer des einzustellenden Gerätes und eine Beschreibung Ihrer Anfrage.
Der Regelwert kann hier nicht so präzise wie bei den anderen Verfahren eingestellt werden. Rechnen Sie ggf. mit einer maximalen Ladeleistung etwas unter 4,2kW. Diese Abregelung kann nur angewendet werden, sofern vom Netzbetreiber keine anderweitige Leistungsreduzierung für die Batteriebeladung gefordert wird. Bei Neuinstallation der Länderkennung ins Gerät wird die Abregelung wieder aktiviert.

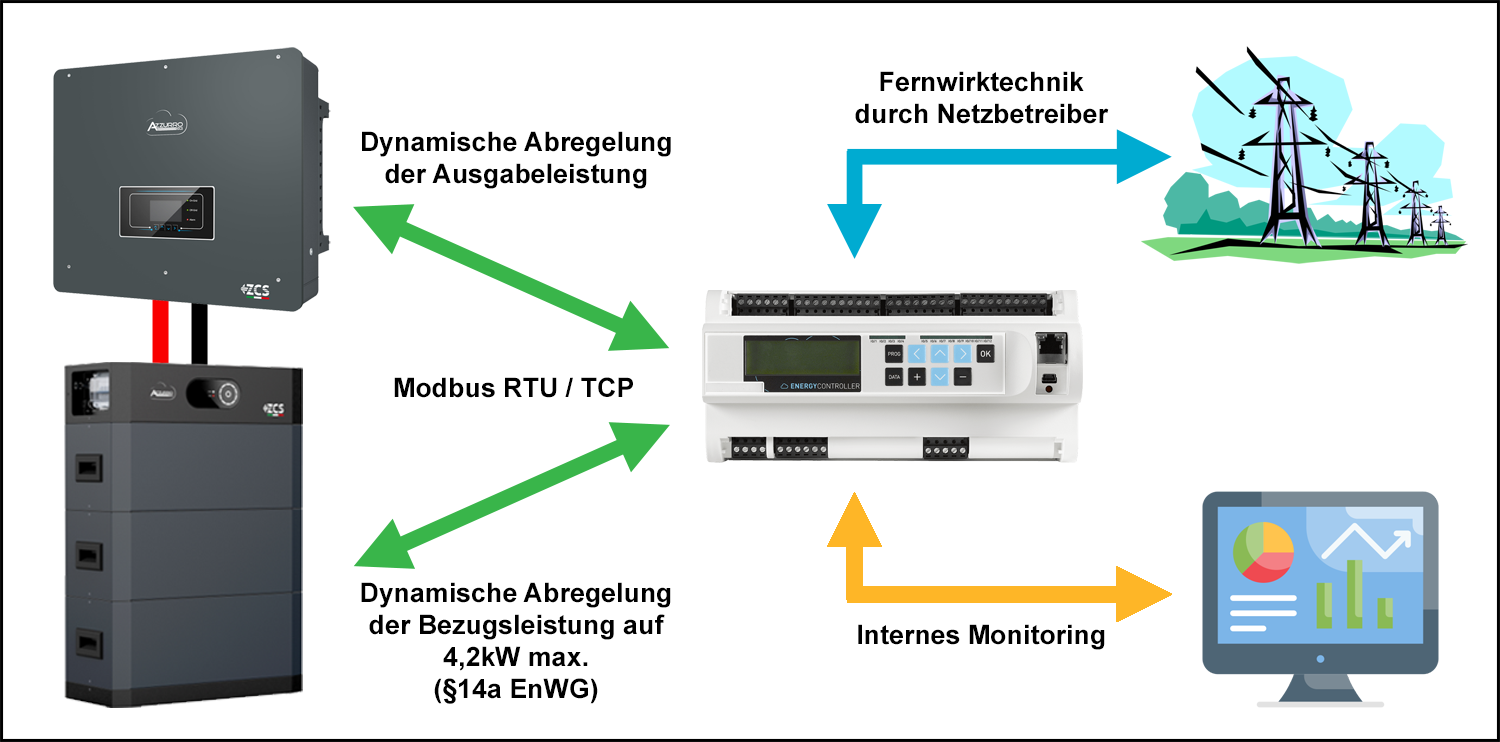

Fernsteuerung durch Modbus (dynamische Abregelung):
Die dynamische Leistungsregelung der Wechselrichter wird durch das Schreiben volatiler Registeradressen realisiert. Für die Einbindung von AZZURRO Wechselrichtern an Modbus-Steuerungen stellt Ihnen der Support auf Anfrage und nach Unterzeichnen einer Geheimhaltungsvereinbarung die benötigten Modbusprotokolle gerne zur Verfügung. Grundsätzlich müssen volatile Register verwendet werden, da nichtflüchtige Register nur eine begrenzte Anzahl an Schreibvorgängen erlauben. ZCS AZZURRO verweigert jegliche Garantieansprüche für Geräte, die aufgrund zu häufiger Schreibvorgänge defekt geworden sind und keine Werte mehr speichern können. Der Hersteller bietet für solche Fälle Reparaturen an. Für weitere Informationen wenden Sie sich an den Support.
