Urheber: Mergim Morina
ACHTUNG: Die Nutzung des DTSU666 Energy-Meters setzt die aktuellste Firmware und Länderkennung voraus!

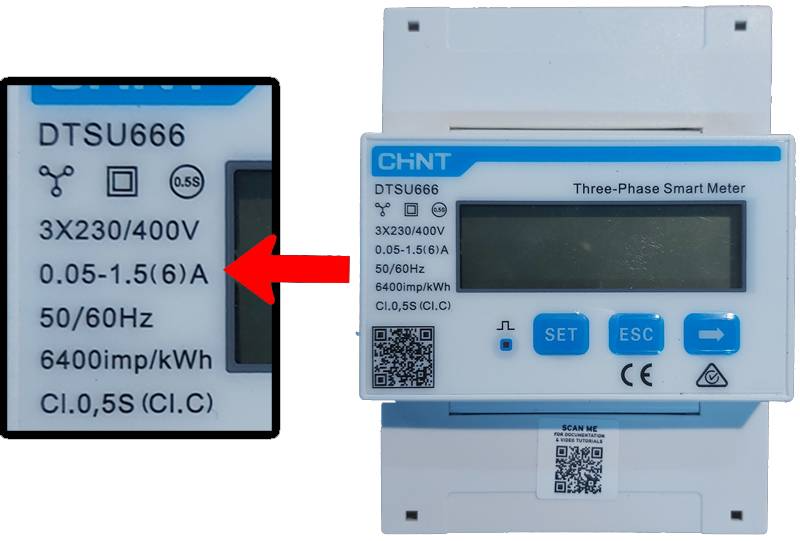

Diese Anleitung beschreibt die Einbindung und Einstellung von Energy-Metern im Verfahren Direktmessung. Diese Messmethode muss angewandt werden, wenn der Strom einen Wert von 80A pro Phase übersteigt. Die mitgelieferten Messwandler können bei Nennströmen bis zu 200A verwendet werden. Der Einsatz anderer Messwandler ist möglich, sofern deren Sekundärseite auf 5A ausgelegt ist. Durch Nutzung des DTSU666 kann der einphasige Hybridwechselrichter auch in dreiphasigen Anlagen Netzbezüge kompensieren. Überprüfen Sie nach Erhalt des Energy-Meters ob das Gerät die folgenden Bezeichnungen aufweist.

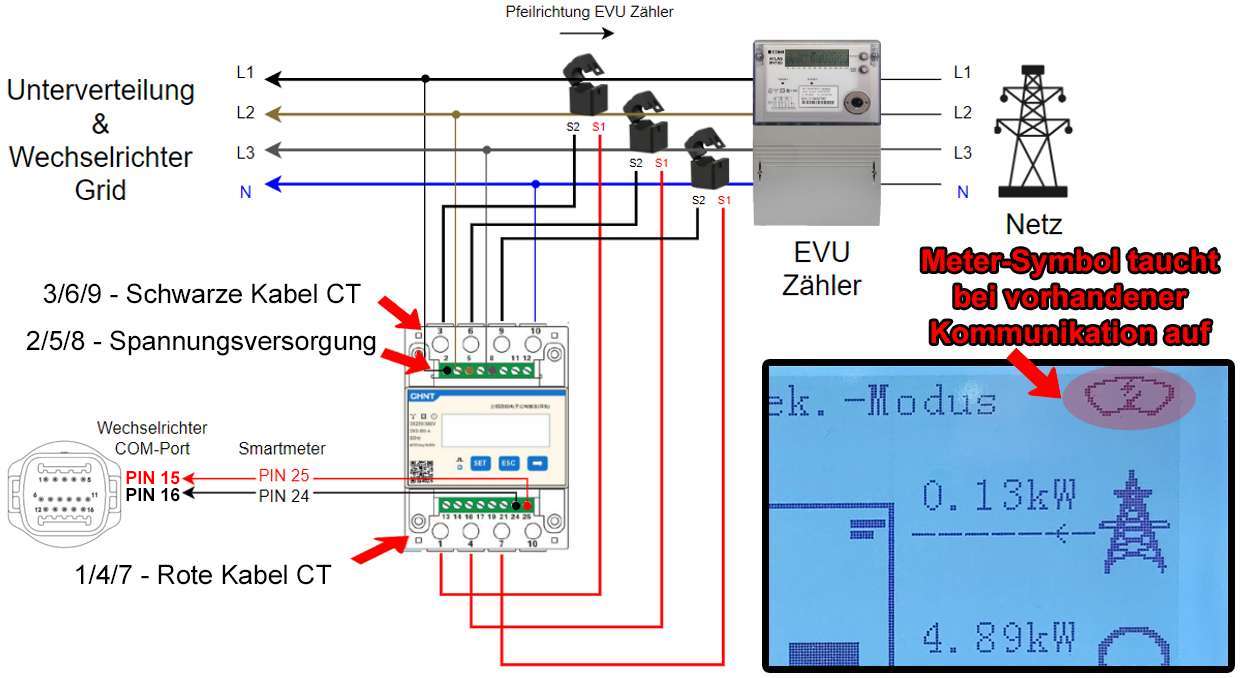

Anschlüsse:
Käfigklemmen 3/6/9 - Netzseite / Zählerseite, schwarzes Kabel CT (L1/L2/L3)
Käfigklemmen 1/4/7 - Verbraucherseite / Anlagenseite, rotes Kabel CT (L1/L2/L3)
- Es reicht den Neutralleiter nur an eine der Käfigklemmen "10" anzuschließen, ein Durchschleifen ist nicht notwendig
- Achten Sie auf die Pfeilrichtung der Messwandler, diese zeigt ausnahmslos Richtung Netz
- Klemmen Sie die Messwandler nur dann an die stromführenden Leitungen sofern die Kabel an den Energy-Meter geklemmt oder diese kurzgeschlossen wurden
- Bei Verlängerung des Messwandlerleitungen mindestens den gleichen Leiterquerschnitt nutzen
Reihenklemmen 2/5/8 - Spannungsversorgung (L1/L2/L3)
- Sichern Sie aufgrund der Leiterquerschnittsverjüngung die Ableitungen (1mm²) zu den Klemmen mit einem B13A Leitungsschutzschalter ab
- Messen Sie mit einem zweipoligen Spannungsprüfer zwischen den Käfigklemmen und den Spannungsversorgungsklemmen auf Phasengleichheit (0V Potential)
Reihenklemmen 24/25 - RS485-Verbindung zum Wechselrichter (COM-Stecker)
Federklemmen 5/6 (COM-Stecker) - RS485-Verbindung zum Energy-Meter
- Verwenden Sie ein geschirmtes zweiadriges Kabel mit einem Leiterquerschnitt von min. 0,5mm²
- Ab einer Leitungslänge von 100m müssen 120Ω Widerstände an die Anschlussklemmen 24/25 (Meter +/-) und 16/15 (WR +/-) parallel angeschlossen werden

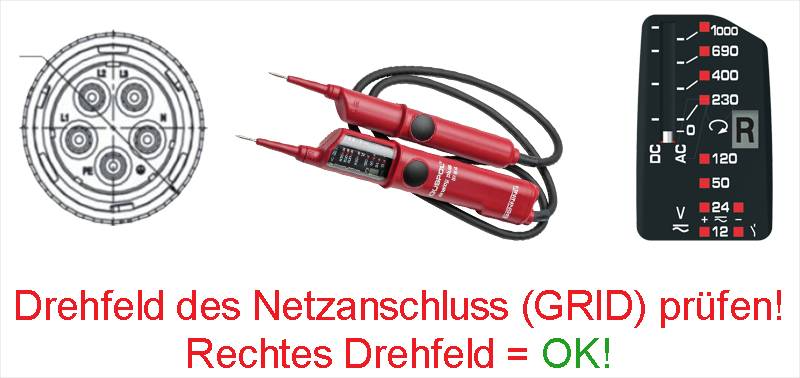

Drehfeld des GRID-Steckers:
Sorgen Sie dafür, dass der GRID-Anschluss des Wechselrichters ein rechtsdrehendes Drehfeld aufweist. Dies grenzt die Fehlersuche bei einer anliegenden Falschmessung ein und dient des Weiteren zum ordnungsgemäßen Betrieb des Wechselrichters. Es wird generell empfohlen, die Drehrichtung in der gesamten Anlage konsequent einzuhalten!
PCC-Aktivierung am Wechselrichter:
Navigieren Sie auf Menü > Erweiterte Einstellungen > PCC-Zähler aktivieren und aktivieren Sie die Funktion. Bei funktionierender Verbindung erscheint abwechselnd mit dem WiFi-Symbol ein Meter-Symbol (auch liebevoll Scheibenwischer genannt)
(Bild)
Hauptmenü:
Wenn Sie den Energy-Meter soweit fertig angeschlossen und platziert haben, können Sie das Gerät parametrieren. Die Bedienung des Chint DTSU666-Menüs funktioniert folgendermaßen:
SET - Bestätigt eine eingegebene Zahl und schiebt den Cursor auf die nächste Stelle
ESC - Schaltet zurück auf übergeordnete Menü zurück und bestätigt den eingegebenen Wert
PFEIL - Erhöht die Ziffer der ausgewählten Stelle
SET - Bestätigt eine eingegebene Zahl und schiebt den Cursor auf die nächste Stelle
ESC - Schaltet zurück auf übergeordnete Menü zurück und bestätigt den eingegebenen Wert
PFEIL - Erhöht die Ziffer der ausgewählten Stelle

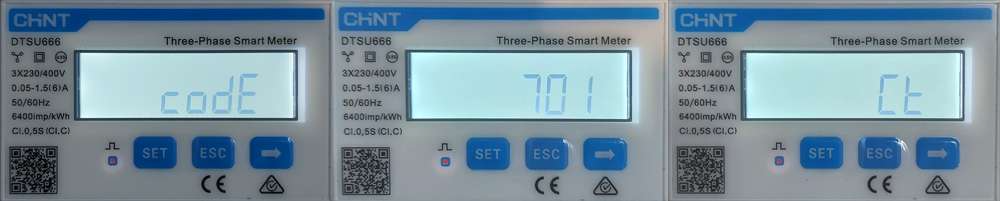

- Drücken Sie die SET-Taste und es erscheint die Aufschrift "CODE" auf dem Display
- Drücken Sie SET erneut und es erscheint die Zahl "600"
- Drücken Sie die PFEIL-Taste einmal um die Zahl auf "601" umzuändern
- Zweimal SET drücken um auf die Stelle mit der Ziffer "6" zu springen
- PFEIL drücken um "701" zu schreiben. Zweimal SET drücken um zu bestätigen
- Nun befinden Sie sich im Hauptmenü, es wird der Menüpunkt "Ct" angezeigt. Mithilfe der PFEIL-Taste kann zwischen den Menüunterpunkten gewählt werden
CT-Parameter (Wandlerverhältnis) einstellen:
- Im Hauptmenü den Menüunterpunkt Ct mit SET auswählen. Es ist werkseitig der Wert "40" eingestellt
- PFEIL drücken um den Wert der blinkenden Stelle zu ändern
- SET um auf die nächste Stelle zu wandern
- Mit ESC die Einstellung speichern
Adressierung einstellen (nur bei zusätzlichen Erzeugern notwendig):
Das Gerät ist vom Werk aus mit dem Wert "1" parametriert, dieser gilt für den Netzeinspeisepunkt. Befinden sich in der Anlage weitere Erzeugungsanlagen, muss deren Erzeugung mit einem weiteren Energy-Meter gemessen werden. Bis zu drei weitere Energy-Meter (adressiert mit 2-4) können verwendet werden. Die RS485-Verbindungsleitungen werden alle am COM-Stecker des Hybridwechselrichters angeschlossen.

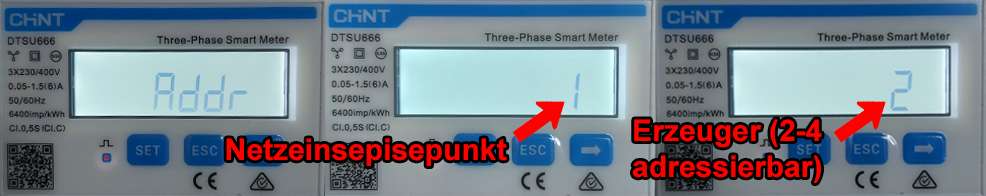

Im Hauptmenü den Menüunterpunkt Addr mit SET auswählen.
- Der Wert "1" ist werkseitig eingestellt. Auf PFEIL drücken um den Wert zu ändern
- Mit ESC die Einstellung speichern
Weitere Einstellungen:
Folgende Einstellungen sollten sicherheitshalber geprüft werden, um den fehlerfreien Betrieb der Energy-Meter sicherstellen zu können:
PT - Das Spannungsverhältnis muss auf "1" stehen
Folgende Einstellungen sollten sicherheitshalber geprüft werden, um den fehlerfreien Betrieb der Energy-Meter sicherstellen zu können:
PT - Das Spannungsverhältnis muss auf "1" stehen
Prot - Das Protokollformat muss auf "n.1" konfiguriert sein (1 Stoppbit, kein Paritätsbit)
Net - Der Verdrahtungsmodus muss auf "net.34" eingestellt sein (dreiphasiger Anschluss mit Neutralleiter)
Baud - Die Baudrate der RS485-Verbindung muss auf "9600" eingestellt sein
Baud - Die Baudrate der RS485-Verbindung muss auf "9600" eingestellt sein
