Urheber: Mergim Morina
Pylontech-Batteriespeicher können durch die RS232-Schnittstelle ausgelesen werden. Dies ermöglicht eine genaue Analyse bei Problemfällen und erlaubt auch die Aktualisierung der BMS-Firmware ohne Nutzung der App. Die benötigte Software BatteryView und die aktuellste BMS-Firmware finden Sie in den Anhängen.

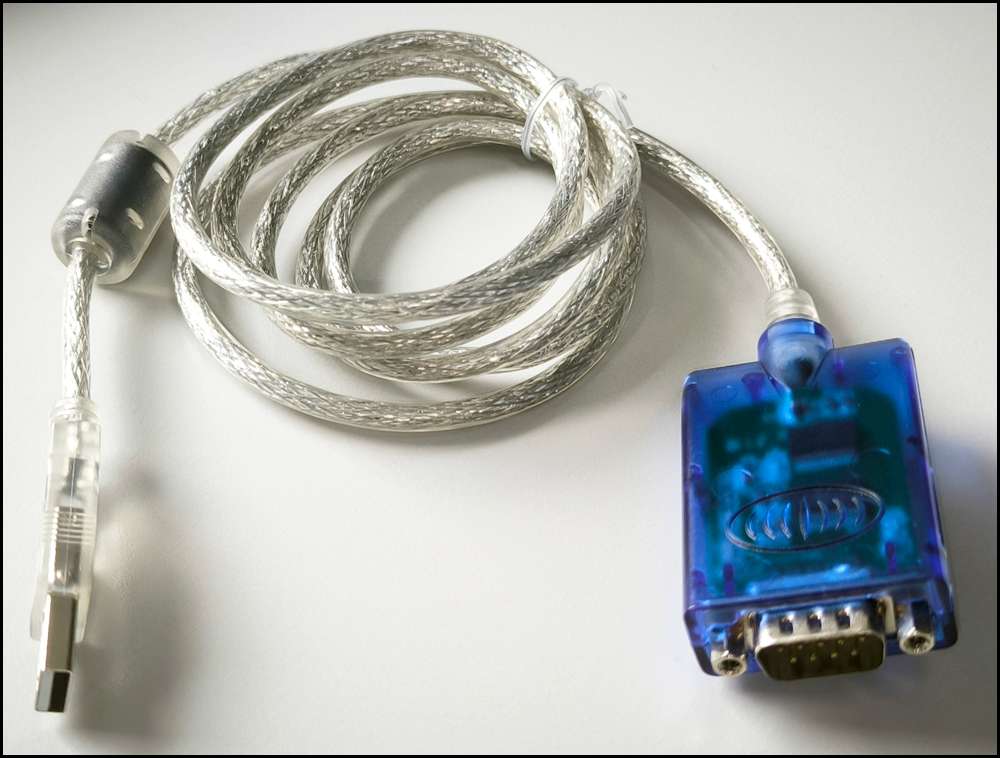

USB - RS232 Konverter mit DB9 (Male)-Anschluss:
Vorschlag - USB - RS232-Adapter
Evtl. muss vorher der entsprechende Treiber am Laptop installiert werden. Achten Sie hierfür auf den verbauten Chipsatz!
FTDI Treiber - Download (x86 und x64 verfügbar)
Prolific PL2320 Treiber - Download

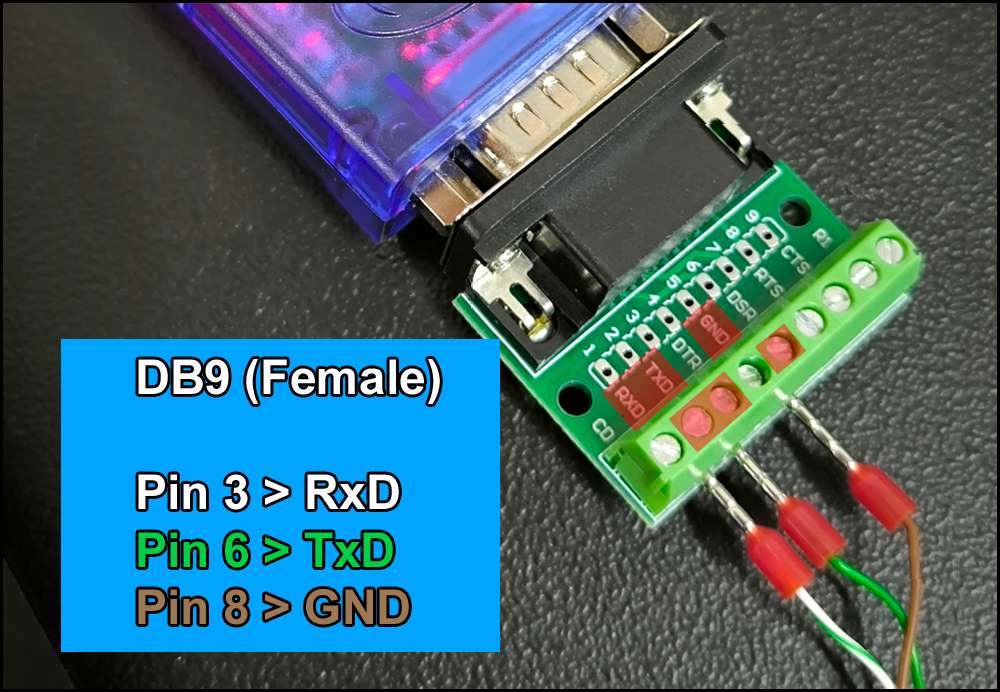

Pinout am DB9 (Female)-Anschluss:
Grün-Weiß - RxD
Grün - TxD
Braun - GND
Grün - TxD
Braun - GND
Vorschlag - DB9 Stecker (Weiblich) mit Klemmfeld

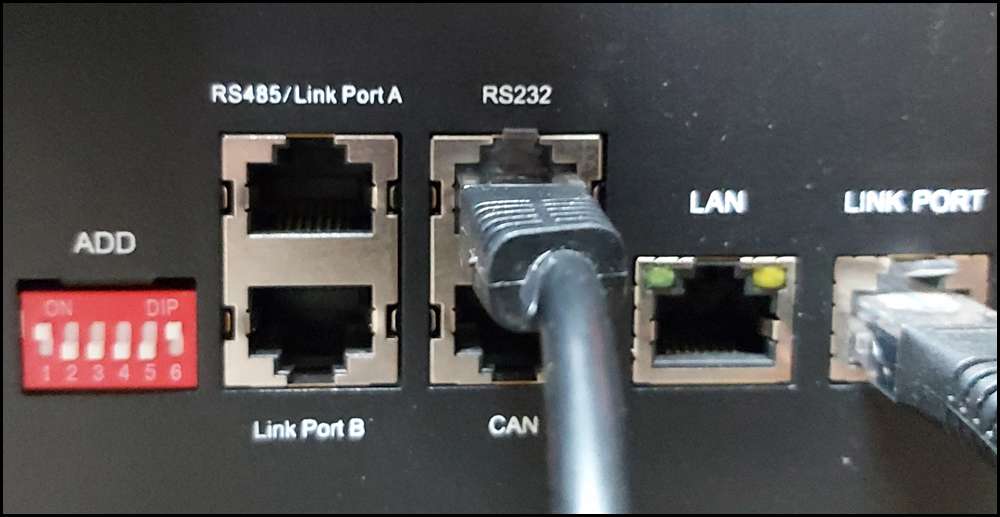

Anschluss an die Pylontech-Komponenten: RS232-Port
Das Port-Interface variiert zwischen der V1 und V2 (abgebildet: V2)
Das Port-Interface variiert zwischen der V1 und V2 (abgebildet: V2)

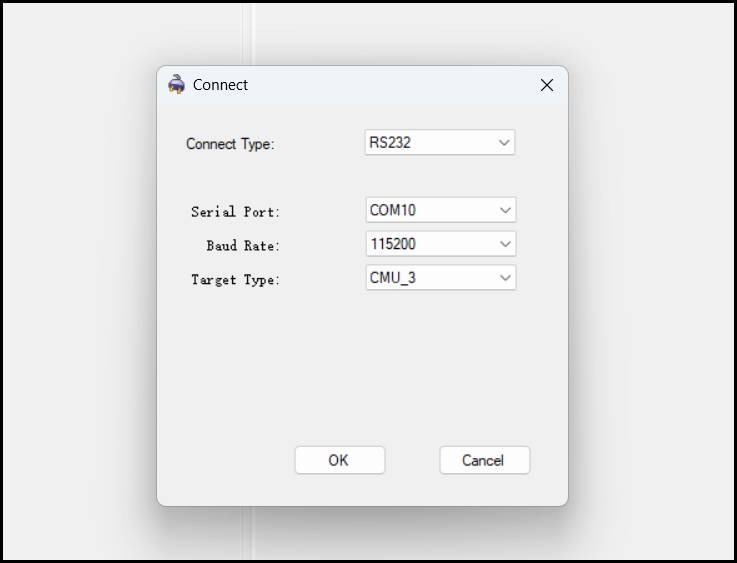

Öffnen Sie die Software BatteryView (unten im Anhang dabei) und wählen Sie File > Connect.
SC-500-H/1000-H BMS V1 - Connect Type RS232, Baud Rate 115200, Target Type CMU_2
SC-500-H/1000-H BMS V2 - Connect Type RS232, Baud Rate 115200, Target Type CMU_3
H48050 Batteriemodul - Connect Type RS232, Baud Rate 115200, Target Type BMU
H48050 Batteriemodul - Connect Type RS232, Baud Rate 115200, Target Type BMU
Unter Windows(W) finden Sie die unterschiedlichen Ansichten.
History Data Window - Erstellung von Logdateien

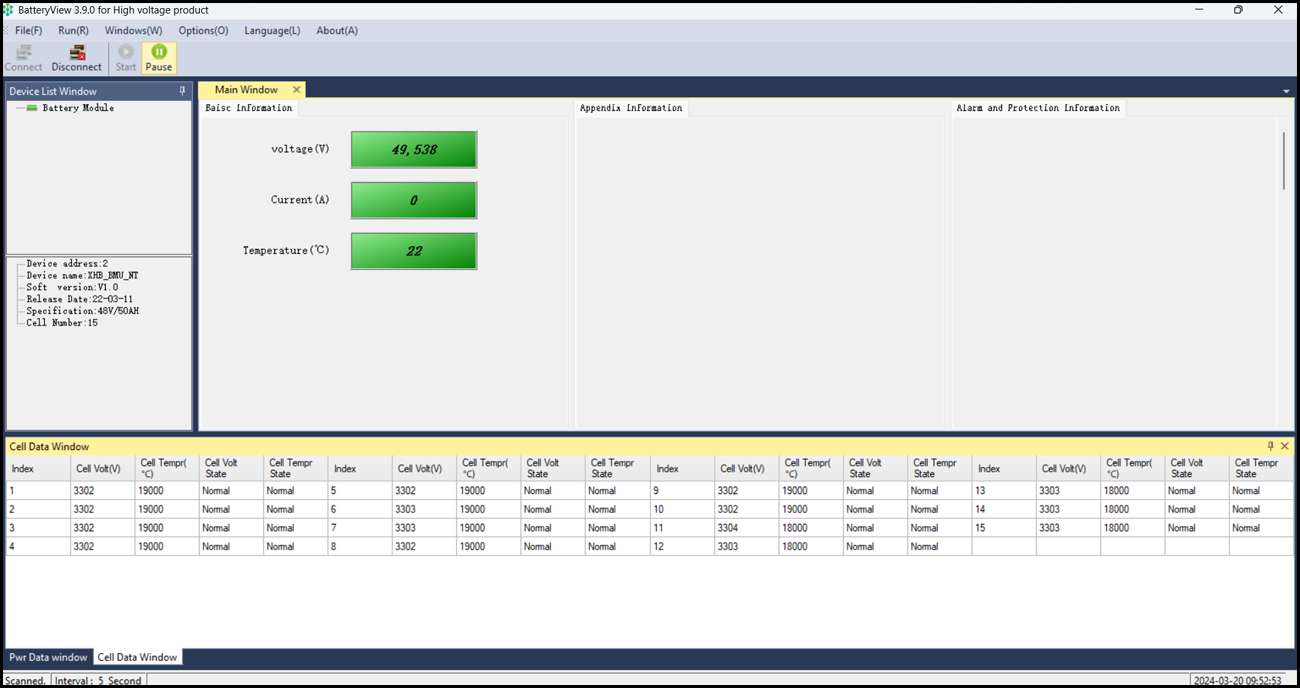

Cell Data Window - Ansicht aller individuellen Zellen (Auslesung am einzelnen Modul empfehlenswert)

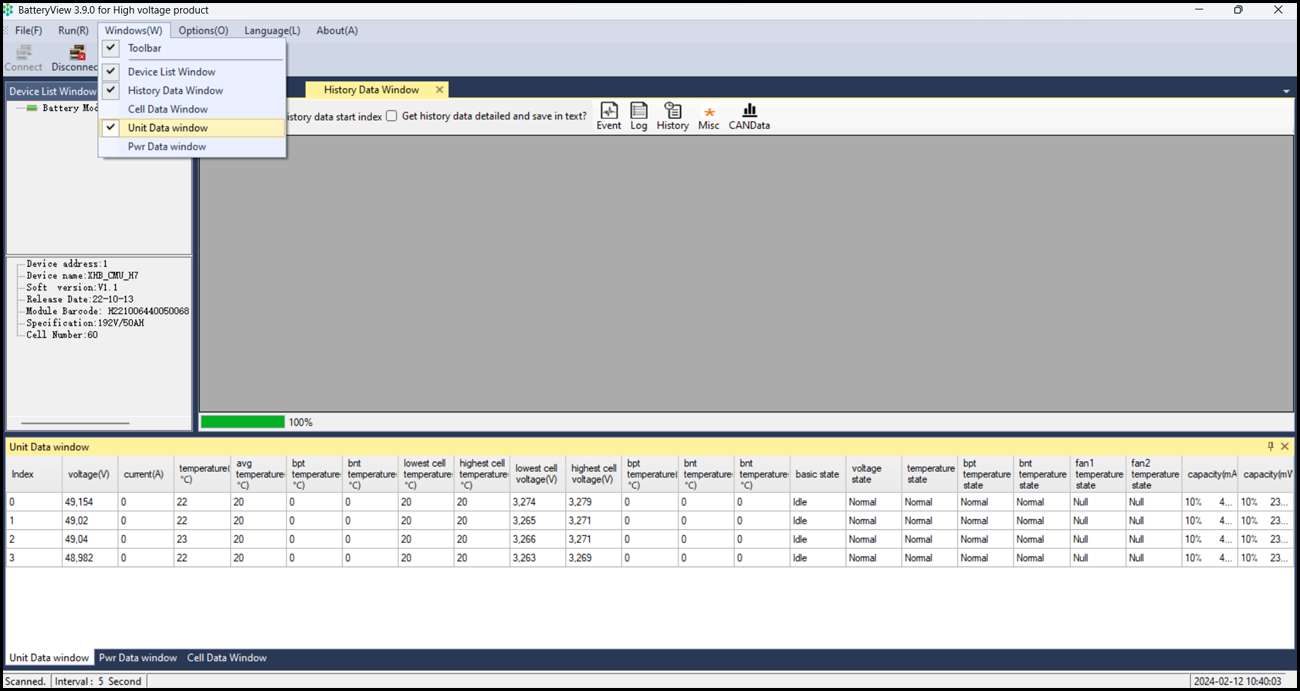

Unit Data Window - Ansicht aller angeschlossenen Module (Indexnummer 0 startet am untersten Modul des Racks)

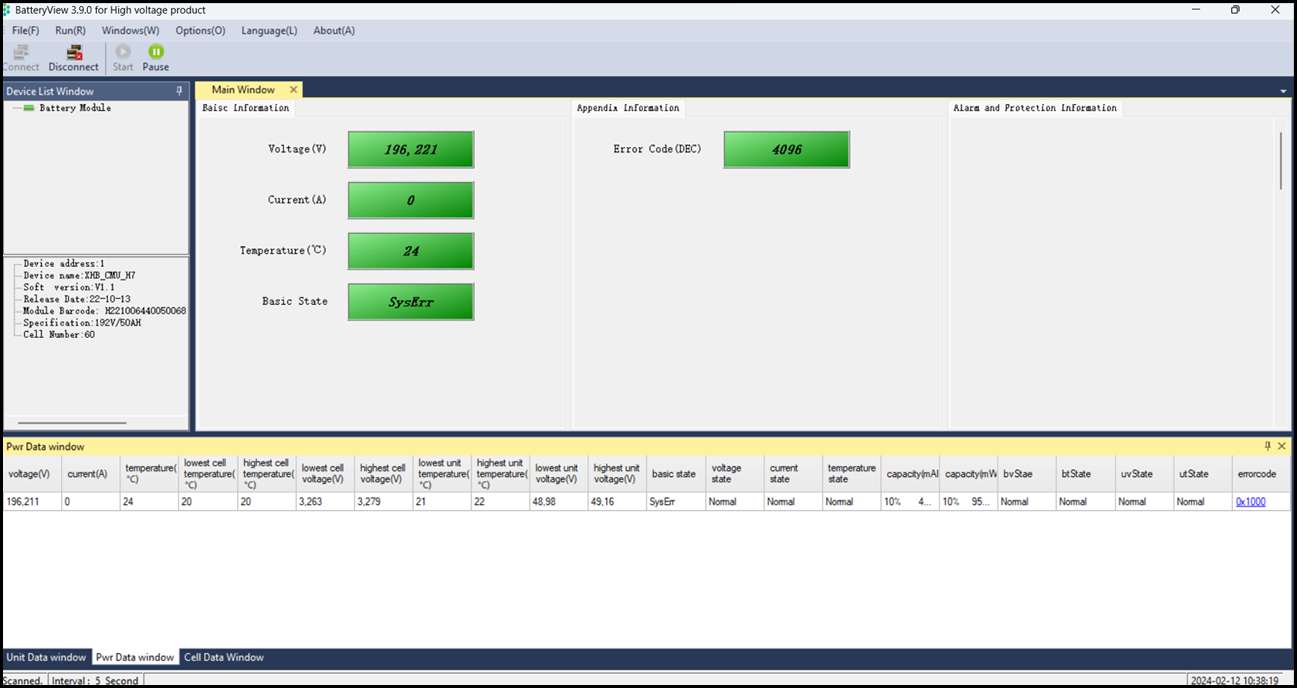

Power Data Window - Leistungsdaten des gesamten Speichers
Power Data Window - Leistungsdaten des gesamten Speichers

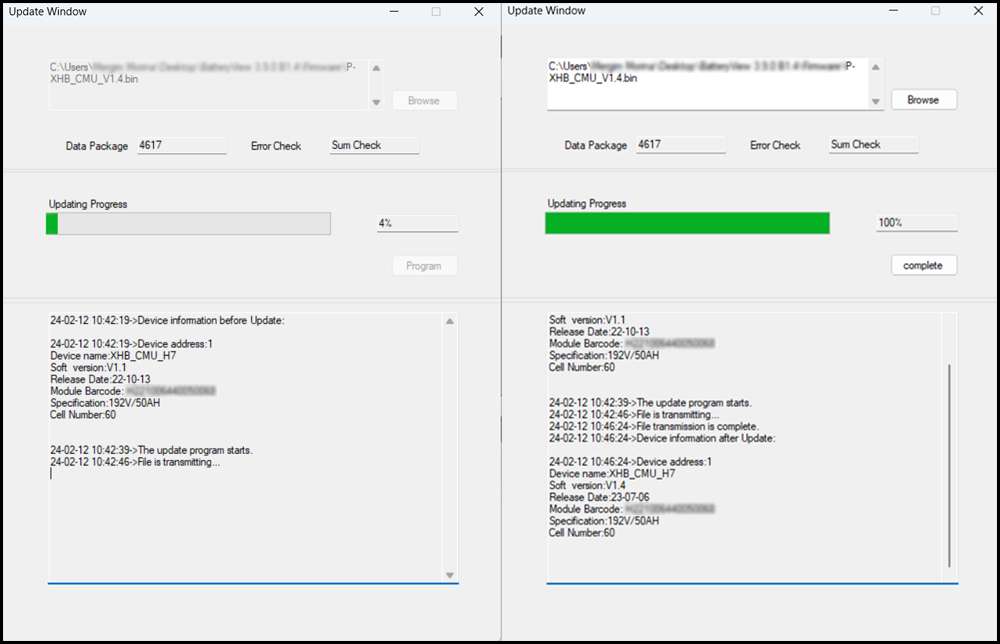

Unter Options > BMS Update können Sie die Firmware des Controllers updaten. Mit Browse die Aktualisierungsdatei auswählen und den Aktualisierungsprozess mit Program starten. Das Gerät startet kurz vor Abschluss neu.
BatteryView gibt eine Meldung nach Beendigung des Updates aus.
SC-500-H/1000-H BMS V1 - PowerCube_CMU_A_V5.7.bin (Anhang dabei)
SC-500-H/1000-H BMS V2 - P-XHB_CMU_1.4.bin (Anhang dabei)
BatteryView gibt eine Meldung nach Beendigung des Updates aus.
SC-500-H/1000-H BMS V1 - PowerCube_CMU_A_V5.7.bin (Anhang dabei)
SC-500-H/1000-H BMS V2 - P-XHB_CMU_1.4.bin (Anhang dabei)

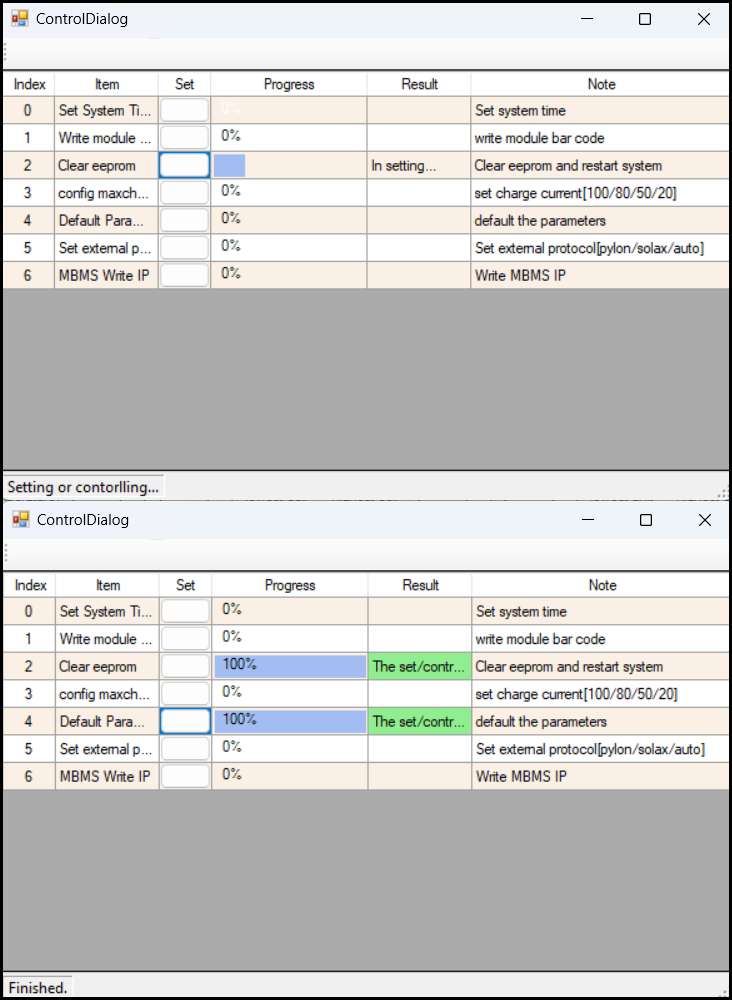

Wählen Sie nach dem Update Options > Control Panel aus. Löschen Sie zuerst den Speicher des Eeproms (Clear eeprom), danach setzen Sie die Standardparameter (Default Parameters).
