Frequenzschutz

    Urheber: Mergim Morina
    Letzte Aktualisierung: 21.10.2024

    Bis zu drei unterschiedliche Grenzwerte können jeweils für Unter- sowie Überfrequenzlimits eingestellt werden. Mithilfe der Azzurro Operators App können Sie die Netzparameter an Ihrem Wechselrichter ändern und einen Exportbericht für Ihren Netzbetreiber erstellen. Die Registrierung ist kostenlos und es fallen keine Gebühren für die Nutzung der App an. Sie können das Login außerdem auch für unsere Azzurro Systems App und der Systems Web-Webversion verwenden.




    Vor dem Ändern der Parameter sind die Firmware und Länderkennung des Wechselrichters zu aktualisieren! Bei der Aktualisierung der Länderkennung werden die vorherigen Parameter überschrieben! Die Anleitungen finden Sie hier:
    Firmware- & Länderkennungs-Updates über Azzurro Operators App (ab Werksfirmware V10)

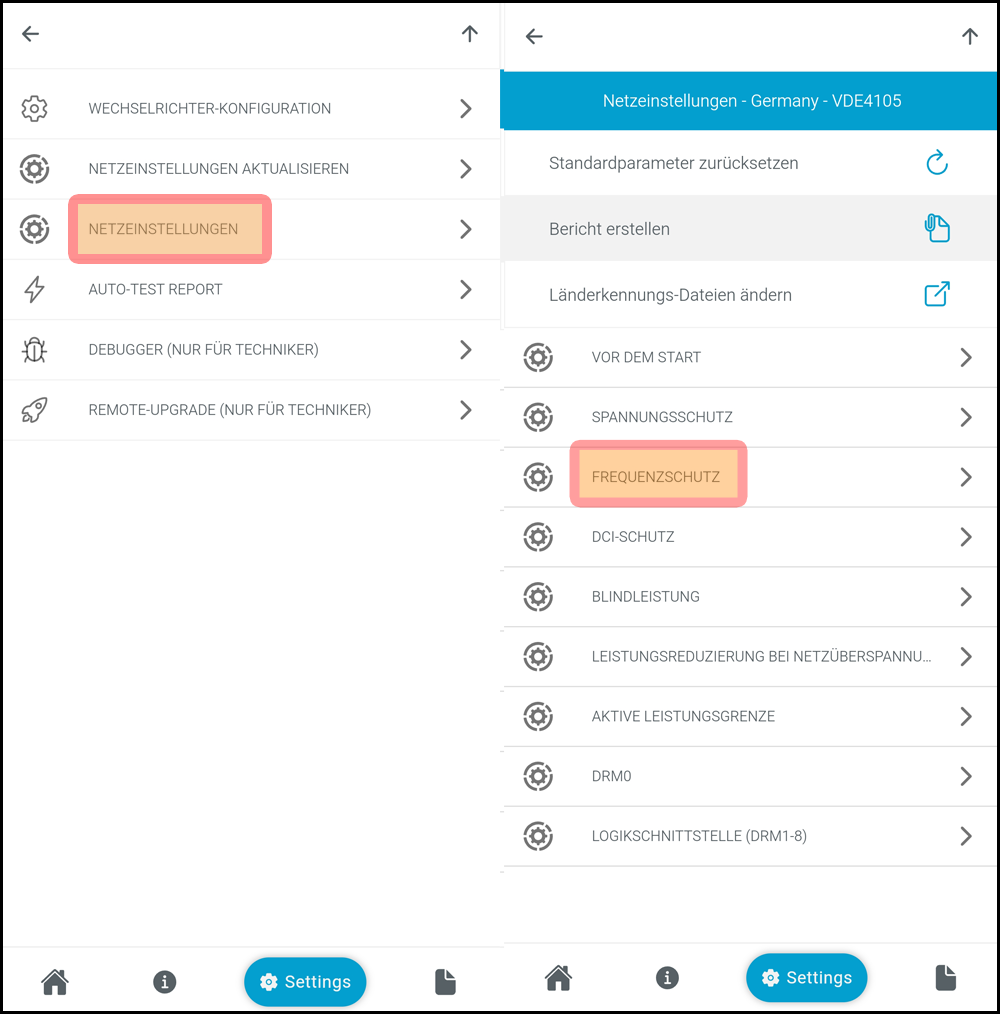

    Verbinden Sie sich mit der Azzurro Operators App zum Wechselrichter und navigieren Sie zu Einstellungen > Netzeinstellungen. Warten Sie bis die verfügbaren Netzparameter erschienen sind und tippen Sie auf Frequenzschutz.



    Folgende Parameter werden für den Frequenzschutz verwendet:

    Frequenzsteigerungsschutz:
    • Nennfrequenz - Die anliegende Netzfrequenz
    • Überfrequenzschutz Stufe 1 (U) - Aktiviert den Grenzwert
    • Überfrequenzschutz Stufe 1 (U) - Spannungswert
    • Überfrequenzschutz Stufe 1 (t) - Abschaltzeit
    • Überfrequenzschutz Stufe 2 (U) - Aktiviert den Grenzwert
    • Überfrequenzschutz Stufe 2 (U) - Spannungswert
    • Überfrequenzschutz Stufe 2 (t) - Abschaltzeit
    • Überfrequenzschutz Stufe 3 (U) - Aktiviert den Grenzwert
    • Überfrequenzschutz Stufe 3 (U) - Spannungswert
    • Überfrequenzschutz Stufe 3 (t) - Abschaltzeit

    Frequenzabfallschutz:
    • Unterfrequenzschutz Stufe 1 (U) - Aktiviert den Grenzwert
    • Unterfrequenzschutz Stufe 1 (U) - Spannungswert
    • Unterfrequenzschutz Stufe 1 (t) - Abschaltzeit
    • Unterfrequenzschutz Stufe 2 (U) - Aktiviert den Grenzwert
    • Unterfrequenzschutz Stufe 2 (U) - Spannungswert
    • Unterfrequenzschutz Stufe 2 (t) - Abschaltzeit
    • Unterfrequenzschutz Stufe 3 (U) - Aktiviert den Grenzwert
    • Unterfrequenzschutz Stufe 3 (U) - Spannungswert
    • Unterfrequenzschutz Stufe 3 (t) - Abschaltzeit

    Diese Werte sollen nur unter Absprache des Netzbetreibers verändert werden. Wird eine zusätzliche Anpassung des Frequenzgradients (RoCoF) in Hz/s benötigt, kann dieser vom Support parametriert werden.
