Wirlkeistungsbegrenzung (%Pn)

    Urheber: Mergim Morina
    Letzte Aktualisierung: 21.10.2024

    Die Nennleistung der Wechselrichters kann durch Eingabe eines bestimmten Prozentualwertes abgeregelt werden. Mithilfe der Azzurro Operators App können Sie die Netzparameter an Ihrem Wechselrichter ändern und einen Exportbericht für Ihren Netzbetreiber erstellen. Die Registrierung ist kostenlos und es fallen keine Gebühren für die Nutzung der App an. Sie können das Login außerdem auch für unsere Azzurro Systems App und der Systems Web-Webversion verwenden.




    Vor dem Ändern der Parameter sind die Firmware und Länderkennung des Wechselrichters zu aktualisieren! Bei der Aktualisierung der Länderkennung werden die vorherigen Parameter überschrieben! Die Anleitungen finden Sie hier:
    Firmware- & Länderkennungs-Updates über Azzurro Operators App (ab Werksfirmware V10)

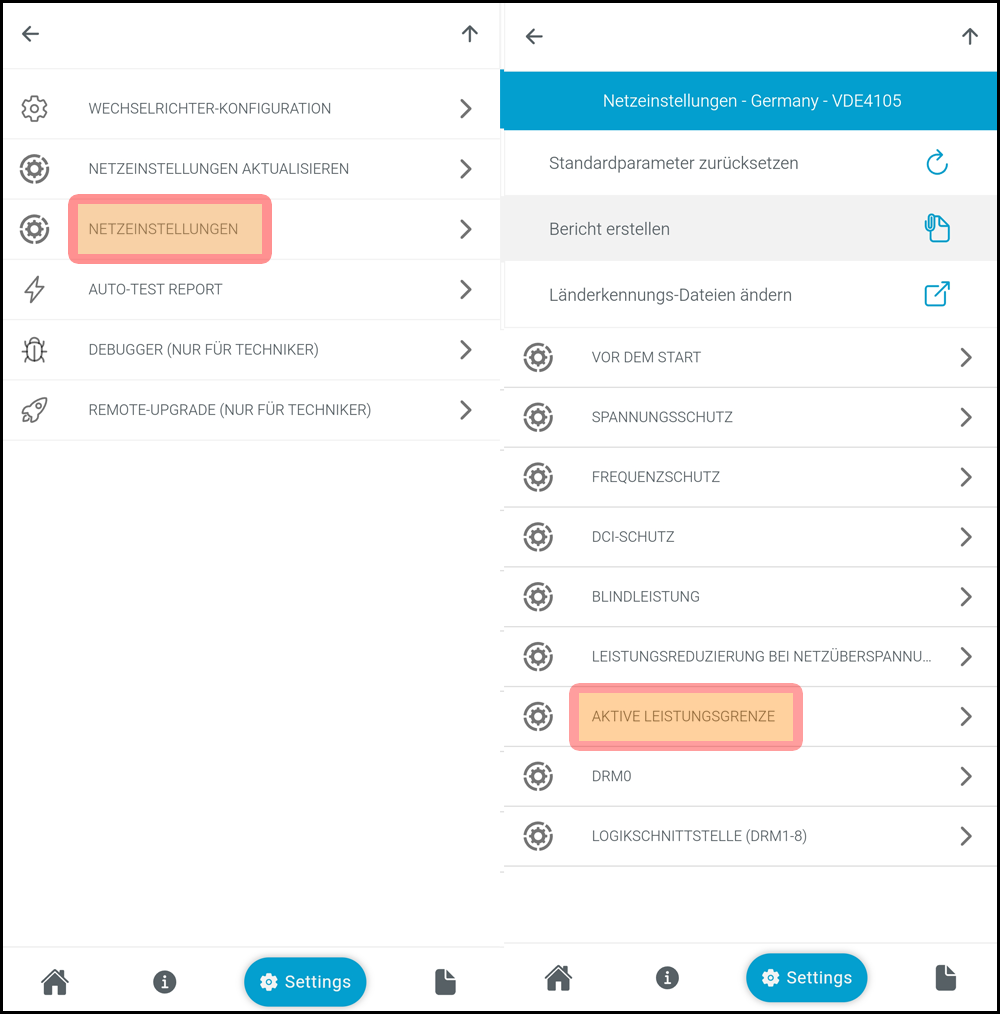

    Verbinden Sie sich mit der Azzurro Operators App zum Wechselrichter und navigieren Sie zu Einstellungen > Netzeinstellungen. Warten Sie bis die verfügbaren Netzparameter erschienen sind und tippen Sie auf Aktive Leistungsgrenze.



    Folgende Parameter werden für die P(U)-Wirkleistungsregelung verwendet:
    • Prozentsatz des aktiven Ausgangs - Stellen Sie den Parameter auf Aktiviert
    • Prozentsatz des aktiven Ausgangs - Die max. Wirkleistung, die vom Gerät abgegeben werden kann
    • Absenkungsrate der Überlast - Anpassung der Ausgabeleistung

    Beispiel: Eine Anlage mit 2x HYD15K soll auf eine Gesamtscheinleistung von 30kVA begrenzt werden. Beide Wechselrichter stellen Blindleistungskompensation der Q(U)-Regelung bereit. Da die Scheinleistung eines HYD15K bereits bei 16,5kVA liegt müssen die Geräte folgend parametriert werden:

    15kVA (bzw. 15kW x cosφ 1) = 100%Pn - Dies ist unsere neue definierte Scheinleistung
    15kW x cosφ 0,9 = 13,5kW - Der Wechselrichter darf bei max. Blindleistungskompensation nur 13,5kW einspeisen - unser neuer Prozentsatz
    %Pn neu = 90% (100%Pn bei cosφ 1 = 15kW, 100%Pn bei cosφ 0,9 = 13,5kW + 6,54kvar)

    Wenn beide Wechselrichter mit einer Leistungsgrenze von 90% eingestellt worden sind, wird die Scheinleistung von 30kVA nicht überschritten.
