P(U) - Spannungsgeführte Wirkleistungsregelung

    Urheber: Mergim Morina
    Letzte Aktualisierung: 21.10.2024

    Die P(U)-Wirkleistungsregelung hat die Aufgabe die Ausgabeleistung des Wechselrichters bei hoher Netzspannung zu reduzieren. Dadurch werden lokale Spannungstrichter vermieden, die zur Abschaltung von Erzeugungsanlagen führen können. Mithilfe der Azzurro Operators App können Sie die Netzparameter an Ihrem Wechselrichter ändern und einen Exportbericht für Ihren Netzbetreiber erstellen. Die Registrierung ist kostenlos und es fallen keine Gebühren für die Nutzung der App an. Sie können das Login außerdem auch für unsere Azzurro Systems App und der Systems Web-Webversion verwenden.




    Vor dem Ändern der Parameter sind die Firmware und Länderkennung des Wechselrichters zu aktualisieren! Bei der Aktualisierung der Länderkennung werden die vorherigen Parameter überschrieben! Die Anleitungen finden Sie hier:
    Firmware- & Länderkennungs-Updates über Azzurro Operators App (ab Werksfirmware V10)

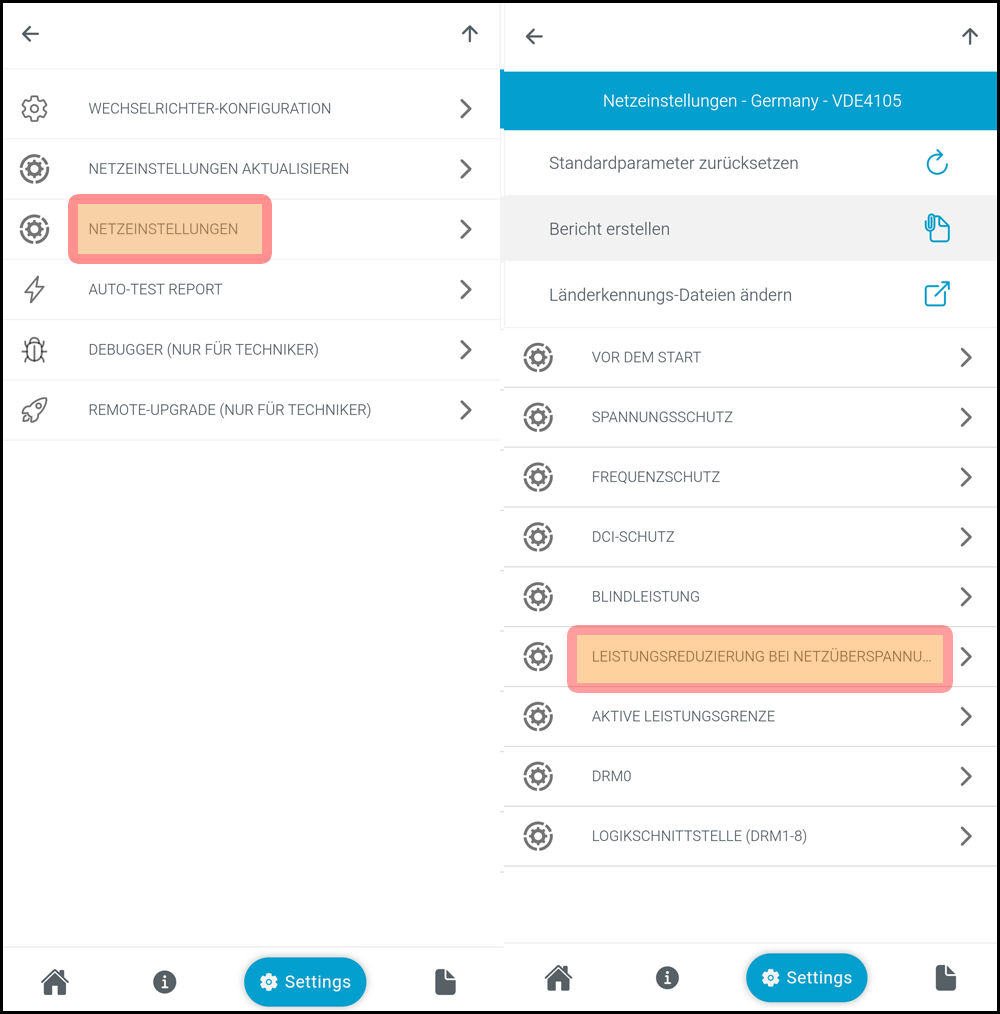

    Verbinden Sie sich mit der Azzurro Operators App zum Wechselrichter und navigieren Sie zu Einstellungen > Netzeinstellungen. Warten Sie bis die verfügbaren Netzparameter erschienen sind und tippen Sie auf Leistungsreduzierung bei Netzüberspannung.



    Folgende Parameter werden für die P(U)-Wirkleistungsregelung verwendet:
    • Leistungsreduzierungskurve bei hoher Netzspannung - Stellen Sie den Parameter auf Aktiviert
    • Startspannung der Derating-Kurve - Startpunkt der Wirkleistungsreduzierung
    • Endspannung der Derating-Kurve - Endpunkt der Wirkleistungsreduzierung
    • Minimale Exportleistung des Wechselrichters in Prozent - Die höchstzulässige Ausgabeleistung bei Erreichen der Endspannung
    • Absenkungsgeschwindigkeit in %Pn/min bei Überspannung - Leistungsänderung bei Veränderung der Spannung

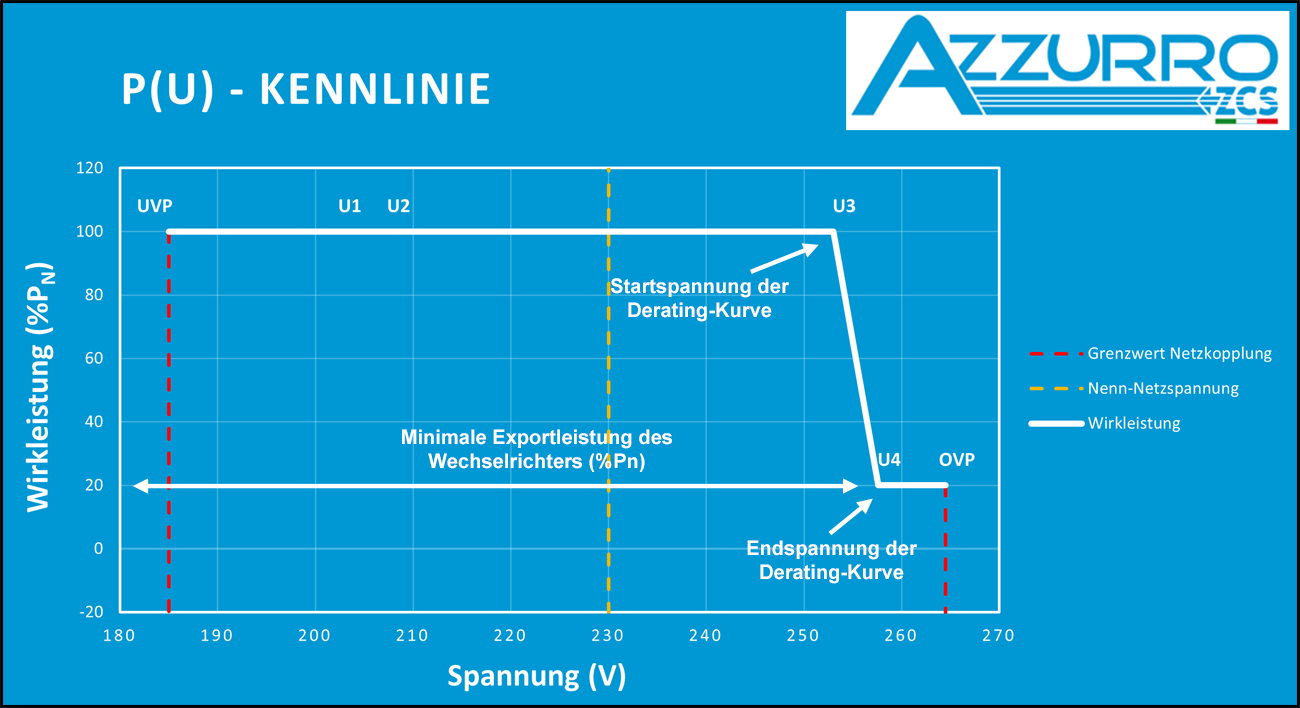

    Das folgende Diagramm zeigt eine P(U)-Kennlinie mit den gängigsten Parametern zur Veranschaulichung.
