cosPhi(P) - Wirkleistungsgeführte Blindleistungskompensation

    Urheber: Mergim Morina
    Letzte Aktualisierung: 21.10.2024

    Die cosPhi(P)-Blindleistungsregelung erlaubt die Einspeisung und Aufnahme von Blindleistung je nach Ausgabeleistung des Wechselrichters. Mithilfe der Azzurro Operators App können Sie die Netzparameter an Ihrem Wechselrichter ändern und einen Exportbericht für Ihren Netzbetreiber erstellen. Die Registrierung ist kostenlos und es fallen keine Gebühren für die Nutzung der App an. Sie können das Login außerdem auch für unsere Azzurro Systems App und der Systems Web-Webversion verwenden.




    Vor dem Ändern der Parameter sind die Firmware und Länderkennung des Wechselrichters zu aktualisieren! Bei der Aktualisierung der Länderkennung werden die vorherigen Parameter überschrieben! Die Anleitungen finden Sie hier:
    Firmware- & Länderkennungs-Updates über Azzurro Operators App (ab Werksfirmware V10)

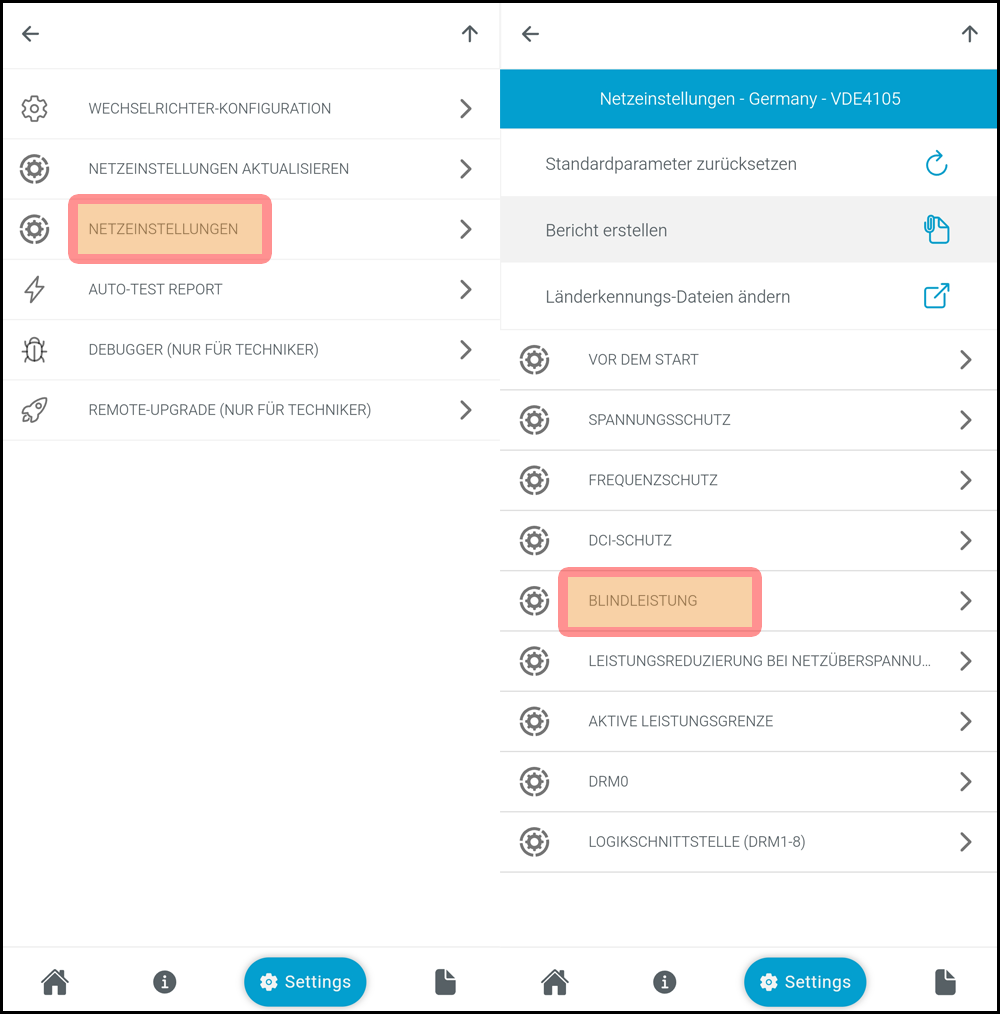

    Verbinden Sie sich mit der Azzurro Operators App zum Wechselrichter und navigieren Sie zu Einstellungen > Netzeinstellungen. Warten Sie bis die verfügbaren Netzparameter erschienen sind und tippen Sie auf Blindleistung.




    Folgende Parameter werden für die cosPhi(P)-Blindleistungsregelung verwendet:
    • Blindleistungsmodus - Wählen Sie Modus cosφ(P) aus
    • Reaktiver Cos Phi 1 - Leistungsfaktor des ersten Stellwertes (pos. Wert = Aufnahme, neg. Wert = Abgabe)
    • Reaktiver Dynamikwert 1 - Ausgabeleistung des Wechselrichters am ersten Stellwert
    • Reaktiver Cos Phi 2 - Leistungsfaktor des zweiten Stellwertes (pos. Wert = Aufnahme, neg. Wert = Abgabe)
    • Reaktiver Dynamikwert 2 - Ausgabeleistung des Wechselrichters am ersten Stellwert
    • Reaktiver Cos Phi 3 - Leistungsfaktor des dritten Stellwertes (pos. Wert = Aufnahme, neg. Wert = Abgabe)
    • Reaktiver Dynamikwert 3 - Ausgabeleistung des Wechselrichters am ersten Stellwert
    • Reaktiver Cos Phi 4 - Leistungsfaktor des vierten Stellwertes (pos. Wert = Aufnahme, neg. Wert = Abgabe)
    • Reaktiver Dynamikwert 4 - Ausgabeleistung des Wechselrichters am ersten Stellwert
    • Festgesetzte Spannung - Regelungsstart ab dem gesetzten Prozentsatz der Netzspannung
    • Freigegebene Spannung -  Regelungsstop ab dem gesetzten Prozentsatz der Netzspannung

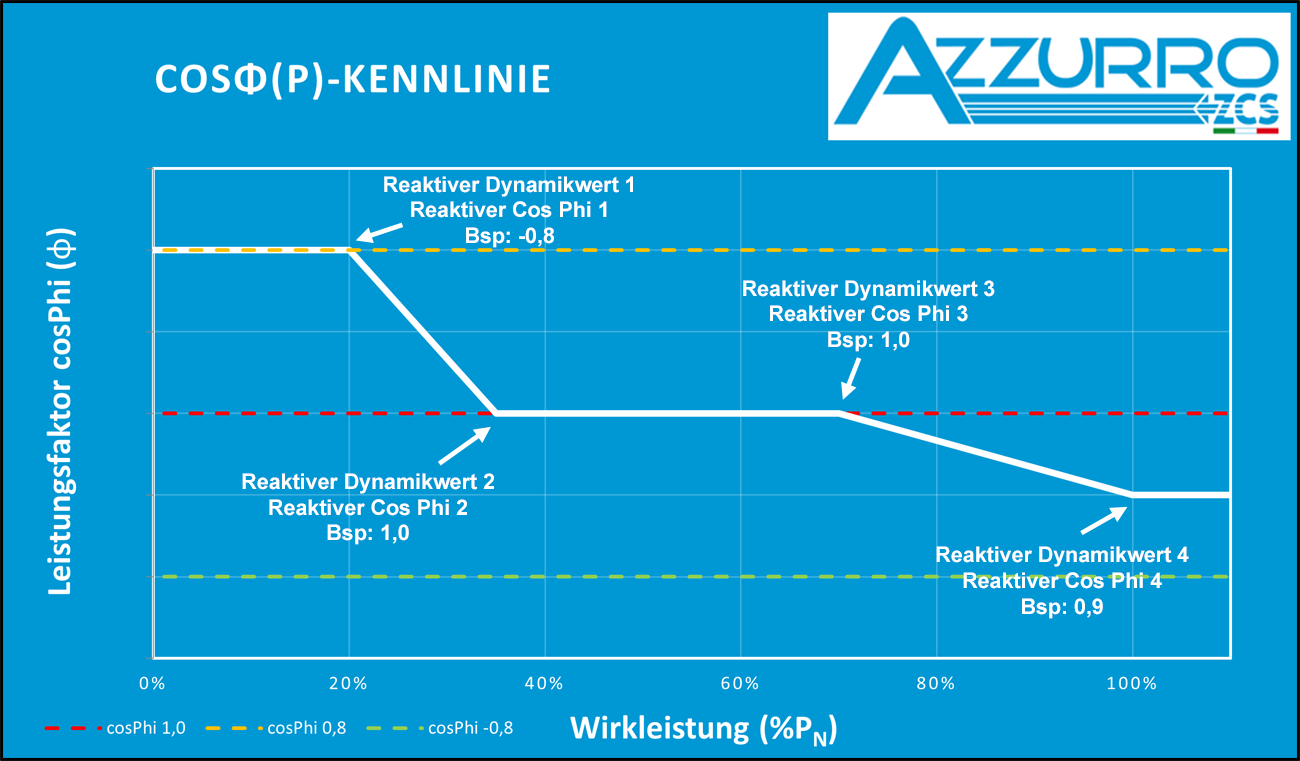

    Unten im Anhang finden Sie einen Blindleistungsrechner als Excel-Datei. Sollte der Netzbetreiber den Wert als cosPhi oder Q/S angeben, kann dieser für Q/P umgerechnet werden. Das folgende Diagramm zeigt eine cosPhi(P)-Kennlinie mit den gängigsten Parametern zur Veranschaulichung.
