Urheber: Mergim Morina
Über den Menüpunkt Trockenkontaktkontrolle wird der ab dem Firmware-Update V10 verfügbare potentiale Kontakt am COM-Stecker parametriert. Sollte dieser Menüpunkt nicht vorhanden sein, muss der Wechselrichter auf die neuste Version aktualisiert werden.

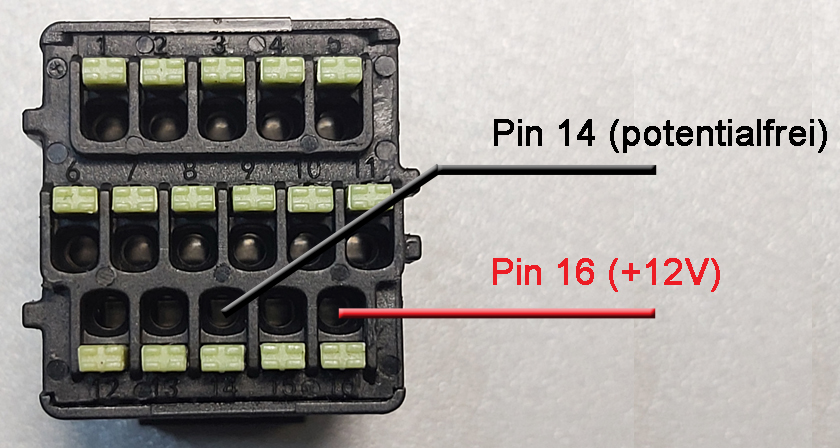

Der Kontakt 14 ist der verfügbare potentialfreie Kontakt.
Der Kontakt 16 für die Spannungsversorgung gibt eine Spannung von 12VDC und eine Leistung von max. 400mA/5W aus.
PEN-Brücke (EPS-Modus):
Wenn für den Not-/Ersatzstrombetrieb der LOAD-Ausgang verwendet wird, muss bei Netzausfall ein neuer Nullungspunkt lastseitig hergestellt werden. Die geschieht durch eine Relaisschaltung mithilfe des potentialfreien Kontaktes. Weitere Infos finden Sie hier: PEN-Brücke im EPS-Modus
Off-Grid-Modus (Energiespeicher-Modus):
Im Energie-Speichermodus Off-Grid-Modus kann der potentialfreie Kontakt verwendet werden um ein Aggregat/Generator für die Beladung des Akkus zu starten.
Weitere Infos finden Sie hier: Energie-Speichermodi
